Déclencheur micrologic 4.2 vigi 160 a 4p 4d compact nsx schneider – pour nsx 160 à 250
Référence : C1644V160
EAN : 3606481993861
Minimum de commande : 1
> Fiche E-Catalogue
En stock Il y a 1 produit(s) disponible(s) |
|
|
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif

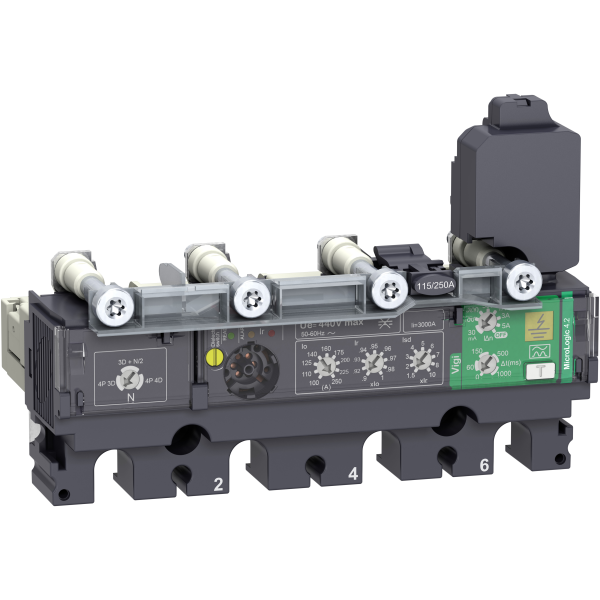

Déclencheur MicroLogic 4.2 Vigi 160 ComPacT NSX Schneider
Ce déclencheur MicroLogic 4.2 Vigi ComPacT NSX, de la marque Schneider Electric, est un dispositif supplémentaire du disjoncteur et de l’interrupteur-sectionneur. Il permet de commander la fermeture du courant en présence d’une défaillance électrique comme le court-circuit, la surtension et la surintensité. Ce dispositif est généralement utilisé pour remplacer les déclencheurs interchangeables des appareils de commande, de sectionnement et de protection de circuit de répartition résidentielle. Ce déclencheur est compatible avec tous les disjoncteurs et interrupteurs-sectionneurs de la série NSX 160 à 250. Il possède un calibre de déclenchement de 160 A, utilisable sur un circuit de 440 VCA.
Les + du produit :
- Facile à monter et à démonter
- Doté d’une protection différentielle
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : ComPacT NSX
- Référence : SCHC1644V160
- Description des pôles : 4P
- Nombre de pôles protégés :
- 3D + N/2
- 4D
- 3D
- Compatibilité : NSX 160 à 250
Caractéristiques du produit :
- Calibre : 160 A
- Tension assignée d’emploi : 440 VCA
- Fréquence : 50/60 Hz
- Plage de réglage du seuil de protection longue durée [Ir] : 63 à 160 A
- Plage de réglage de la temporisation de la protection longue durée [Tr] :
- 11 s à 7,2 x Ir
- 16 s à 6 x Ir
- 400 s à 1,5 x Ir
- Plage de réglage de la sensibilité de la protection différentielle [IΔn]:
- 0,03 A
- 0,1 A
- 0,3 A
- 0,5 A
- 1 A
- 3 A
- 5 A
- Indice de protection : IP40
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques du produit :
Bloc déclencheur pour disjoncteur de puissance | |
---|---|
Courant permanent nominal (iu) | 160,0 A |
Nombre de pôles | 4,0 |
Fonction déclencheur de court-circuit | Retardé |
Réglage de courant du déclencheur de surcharge | 160,0 A |
Réglage de courant du déclencheur de surcharge | 64 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 440 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 440 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 440 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 440 V |
Avec fonction de protection contre les mises à la terre accidentelles | Non |
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 2400,0 A |
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 2400,0 A |
Finition de la protection du moteur | Déclencheur électronique |
Type de tension d'actionnement | Auto-alimenté |
