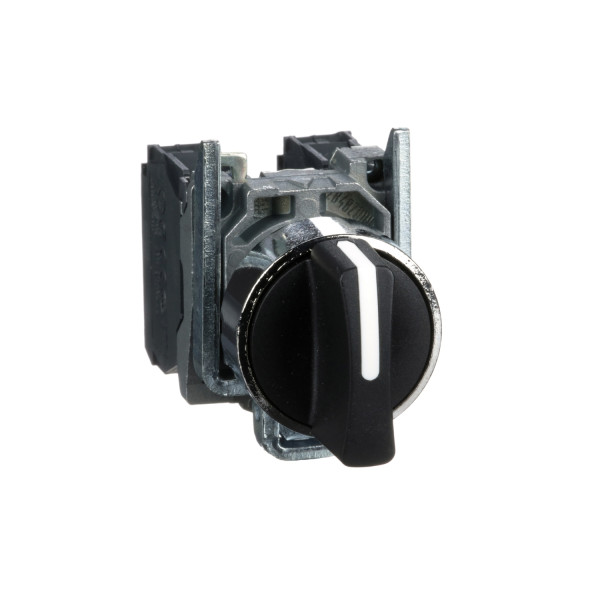

Harmony bouton tournant noir Ø22 - à manette - 3 positions - 2F

Description

Le bouton rotatif Schneider XB4BD53 est conçu pour les applications industrielles nécessitant une commande manuelle fiable. Doté d’une manette noire à 3 positions (gauche, centre, droite) avec rappel au centre, il assure un contrôle momentané précis. Il s’installe dans un perçage standard Ø22 mm et offre 2 contacts fermés (2F) pour la commutation. Ce composant de la gamme Harmony XB4 est robuste, ergonomique et facile à intégrer dans vos armoires de commande.

caractéristiques principales

bouton à manette 3 positions avec rappel au centre

Ce modèle est doté de 3 positions : gauche, centre, droite. Les positions extrêmes sont momentanées, avec un rappel automatique au centre. Cela permet une commande temporaire ou un fonctionnement par impulsion (par exemple pour une marche/jog ou inversion moteur).

manette noire – design ergonomique

La manette noire offre une excellente prise en main et une signalisation visuelle claire. Sa forme assure une manipulation rapide, même avec des gants, pour une utilisation intensive dans des environnements industriels.

fixation à vis – 2 contacts fermés (2F)

Le bouton est livré avec 2 contacts de type fermé (NC) et se fixe par un système **à vis**, garantissant un montage robuste sur les panneaux perforés **Ø22 mm**. Il est compatible avec les blocs de contact Harmony XB4 pour une extension facile.

avantages du produit

✔ Commande précise : 3 positions avec retour au centre
✔ Robuste : conçu pour un usage intensif (norme IP66)
✔ Montage universel : perçage Ø22 mm standard
✔ Adapté aux milieux industriels : machines, automatisme, pupitres

applications

Ce bouton rotatif est idéal pour :

• Commande manuelle de moteurs (avant/arrêt/arrière)
• Systèmes de sélection ou d’aiguillage
• Automatisme industriel
• Pupitres opérateur et armoires de commande

installation

1. Percer le panneau de commande au diamètre 22 mm.
2. Introduire le bouton et fixer à l’aide de l’écrou à visser.
3. Raccorder les 2 contacts fournis selon le schéma.
4. Tester le retour automatique au centre.
5. Intégrer au circuit de commande souhaité.

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-tournant complet
• Nom abrégé d'appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l'embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Rappel à ressort vers le centre
• Profil de l'unité de commande : Noir manette standard
• Positions de l'unité de commande : 3 positions de +/- 45°
• Description des contacts : 2 "F"
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques complémentaires :

• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 68 mm

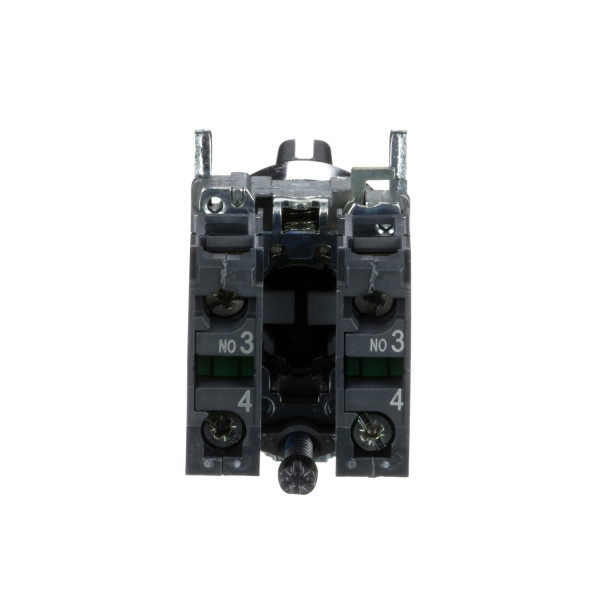

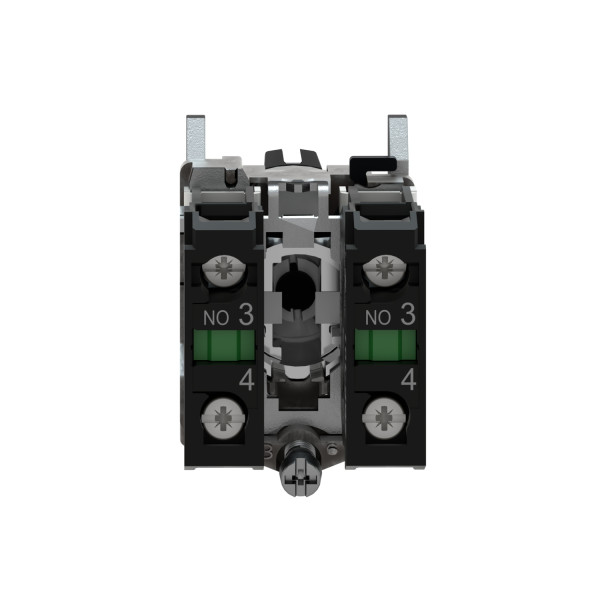

• Description des bornes iso n°1 : (13-14)NO / (23-24)NO
• Masse du produit : 0.105 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Sans ouverture positive
• Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
• Durée de vie mécanique : 1000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4

Référence : SCHXB4BD53 (Schneider-Electric)

Ancien produit : Telemecanique XB4BD53
