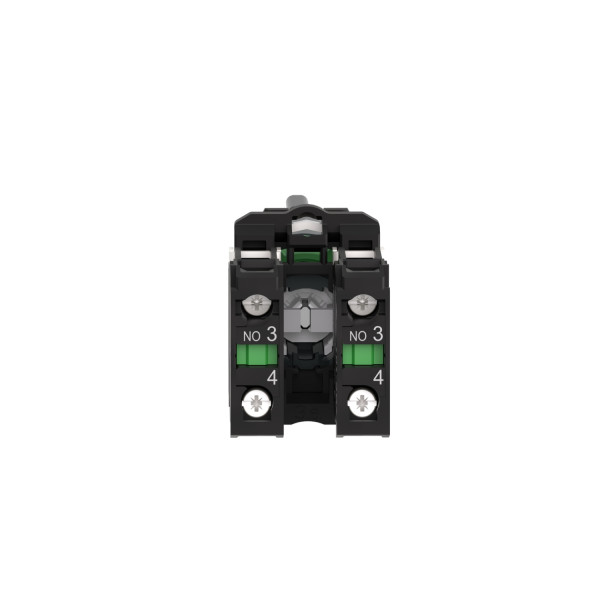

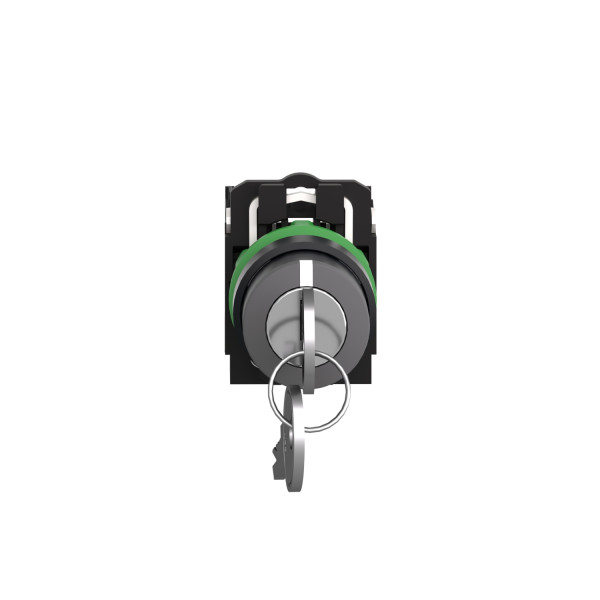

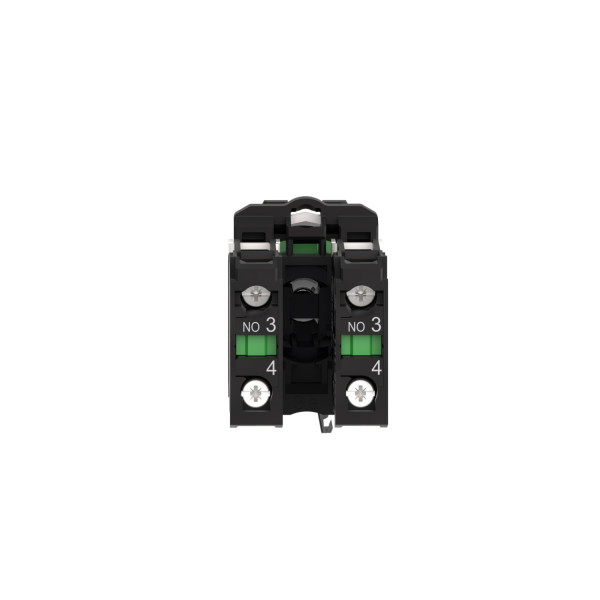

Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 3 positions - 2F

Photo(s) non contractuelle(s)

Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 3 positions - 2F

34,9417 € HT 41,93 € TTC

Marque Schneider Electric

Référence XB5AG33

EAN 3389110903492

Commande min. 1

En stock - Il y a 3 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Schneider Electric

SCHZB5AZ905

Harmony clé de serrage de cabochon pour unité Ø22 mm

Non géré en stock
A commander

16,25 € HT 19,50 € TTC

Schneider Electric

SCHZBY2101

Harmony porte étiquette 30 x 40 mm standard - Ø22 - avec étiquette à graver

En stock
18 produit(s) disponible(s)

0,9917 € HT 1,19 € TTC

Soit un total de 9,917 € HT Soit un total de 11,90 € TTC

Schneider Electric

SCHZBYP2101

Harmony - porte-étiquette plate 30x40 - plastique noir - avec étiq 8x27 vierge

En stock
8 produit(s) disponible(s)

1,8833 € HT 2,26 € TTC

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB5
  • Type de produit ou de composant : Bouton-tournant complet
  • Nom abrégé d'appareil : XB5
  • Matériau de la collerette : Plastique
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Position maintenue
  • Profil de l'unité de commande : Bouton-tournant à clé
  • Positions de l'unité de commande : 3 positions de +/- 45°
  • Type de serrure à clé : Ronis 455
  • Description des contacts : 2 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
  • Hauteur : 42 mm
  • Largeur : 30 mm
  • Profondeur : 96 mm
  • Description des bornes iso n°1 : (13-14)NO
  • Masse du produit : 0.831 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Position de retrait de la clé : Au milieu
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXB5AG33 (Schneider-Electric)

Ancien produit : Telemecanique XB5AG33
