Disjoncteur Vigi 250 A ComPacT NSX250F Schneider Electric - MicroLogic 4.2 - 4P4D - 36kA - Montage Fixe

Description

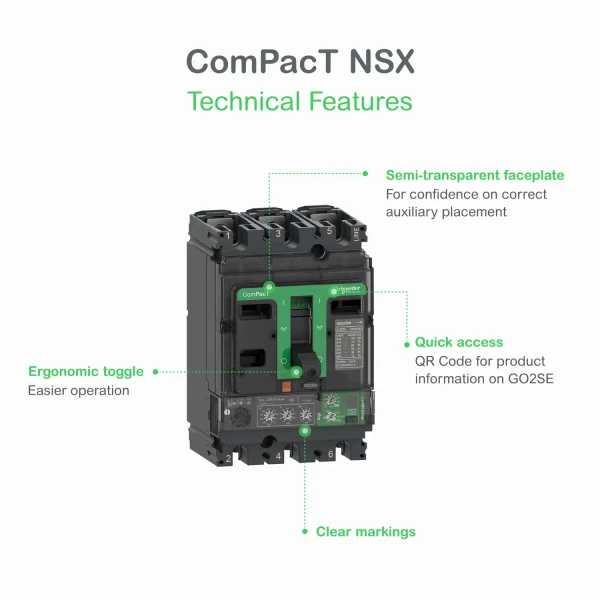

Le disjoncteur Schneider C25F44V250 de la gamme Compact NSX250F est conçu pour la protection des circuits basse tension jusqu’à 250 A. Ce modèle 4 pôles (4D) intègre un déclencheur Micrologic 4.2 assurant une protection thermique et magnétique avancée, ainsi qu’un module Vigi intégré pour la protection différentielle. Avec un pouvoir de coupure de 36 kA à 415 V AC, il est idéal pour les applications tertiaires et industrielles, garantissant sécurité, sélectivité et fiabilité.

Les + du produit :

• Equipé d'une technologie de différentielle
• Adapté à un réseau électrique triphasé avec neutre

Caractéristiques générales :

• Marque : Schneider Electric
• Gamme : ComPacT NSX250F
• Référence : SCHC25F44V250

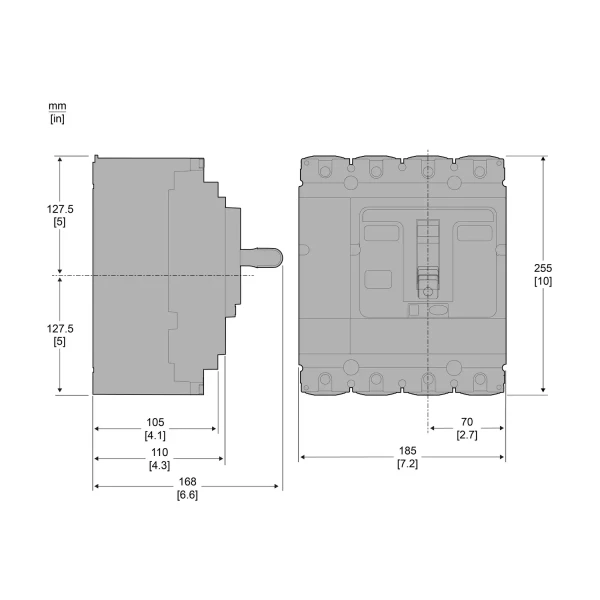

• Côtes d'encombrement : 161 x 140 x 86 mm
• Poids : 2,8 kg
• Description de pôles : 4 pôles
• Nom de déclencheur : MicroLogic 4.2
• Type de déclencheur : électronique
• Type de commande : par maneton
• Support de montage : plaque arrière
• Position de montage :
  • Horizontale
  • Verticale
  • Flat on the back

Caractéristiques du produit :

• Tension : 440 V
• Fréquence : 50 Hz à 60 Hz
• Intensité : 250 A
• Seuil de protection courte durée : 1,5 à 10 x Ir
• Pouvoir de coupure :
  • 85 kA à 220 à 240 V CA
  • 36 kA à 380 à 415 V CA
  • 35 kA à 440 V CA
  • 30 kA à 500 V CA
  • 22 kA à 525 V CA
  • 8 kA à 660 à 690 V CA
• Indice de protection : IP40
• Tenue aux chocs : IK07
• Température de fonctionnement : -25°C à +70°C
• Température de stockage : -50°C à +85°C

puissance et capacité de coupure élevée

Conçu pour un courant nominal de 250 A, ce disjoncteur offre un pouvoir de coupure de 36 kA à 415 V AC, garantissant une protection fiable même en cas de court-circuit sévère.

déclencheur électronique micrologic 4.2

Le Micrologic 4.2 permet un réglage fin des seuils de déclenchement thermique (long retard) et magnétique (court retard), avec une visualisation directe via interface intégrée. Idéal pour le réglage sélectif et la protection personnalisée.

protection différentielle vigi intégrée

Ce modèle est équipé d’un module Vigi intégré, offrant une protection immédiate contre les défauts à la terre. Il améliore la sécurité des personnes et la continuité de service en détectant toute fuite de courant.

avantages produit

✔ Protection complète : surcharge, court-circuit et différentiel intégrés
✔ Réglage précis : seuils personnalisables via Micrologic 4.2
✔ Prêt à l’emploi : disjoncteur Vigi complet, sans ajout d’accessoire externe
✔ Compacité : idéal pour tableaux standard en montage vertical ou horizontal

applications

Le C25F44V250 convient aux installations suivantes :

• Industrie lourde et process automatisés
• Bâtiments tertiaires et infrastructures critiques
• Armoires principales basse tension
• Applications nécessitant une protection sélective

installation et mise en service

1. Monter le disjoncteur dans une armoire électrique prévue à cet effet.
2. Raccorder les entrées et sorties (phases et neutre si nécessaire).
3. Régler les seuils du déclencheur Micrologic selon le schéma de sélectivité.
4. Vérifier le fonctionnement du module Vigi avant mise sous tension.
5. Mettre sous tension et contrôler les essais de déclenchement (manuel ou simulation de défaut).
