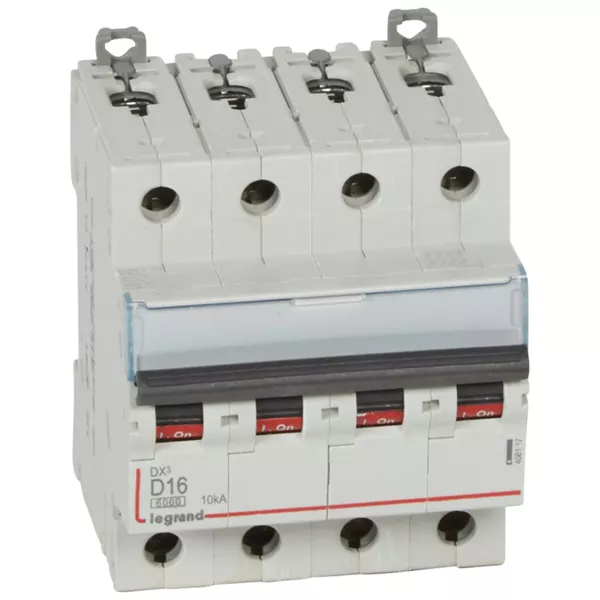

Disjoncteur tétrapolaire Legrand 408117 – DX³ 6000 – 16 A – courbe D – 10 kA – 4P – 400 V – peigne HX³ traditionnel – 4 modules

Description

Le disjoncteur tétrapolaire Legrand 408117 de la gamme DX³ 6000 assure une protection renforcée des circuits triphasés + neutre jusqu’à 16 A. Doté d’une courbe D et d’un pouvoir de coupure de 10 kA, il est conçu pour les charges à fort courant d’appel (moteurs, transformateurs). Compatible avec les peignes HX³ traditionnels, ce modèle en 4 pôles (4P) fonctionne sous 400 V AC et se monte en arrivée haute / départ bas via des bornes à vis. Idéal pour les installations tertiaires et industrielles à forte sollicitation.

caractéristiques principales

calibre 16 a – courbe d

La courbe D est idéale pour les circuits à forte inductance (moteurs, compresseurs, éclairage ballasté), avec un déclenchement magnétique entre 10 et 20 fois le courant nominal.

tétrapolaire – 4 pôles (3p+n)

Ce disjoncteur protège à la fois les trois phases et le neutre, en garantissant une coupure simultanée en cas de défaut. Format 4P – tétrapolaire pour réseau triphasé avec neutre.

10 ka – haute capacité de coupure

Son pouvoir de coupure de 10 kA selon la norme NF EN 60898-1 le rend apte à affronter des courts-circuits importants, assurant ainsi une sécurité optimale dans les installations professionnelles.

compatibilité peigne hx³

Le disjoncteur est compatible avec les peignes HX³ traditionnels, ce qui facilite l’intégration dans les tableaux Legrand standards, tout en réduisant le temps de câblage.

avantages du produit

✔ Déclenchement différé : idéal pour équipements à fort courant d’appel.
✔ Montage standard : format 4 modules, bornes à vis, peigne HX³.
✔ Sécurité renforcée : coupure tétrapolaire simultanée.

applications

Le Legrand 408117 est recommandé pour la protection de :

• Moteurs triphasés avec démarrage direct
• Transformateurs ou groupes de ventilation
• Installations industrielles à haute charge initiale
• Tableaux électriques tertiaires ou techniques

installation

1. Installer le disjoncteur sur un rail DIN 35 mm.
2. Connecter l’alimentation par le haut (phases + neutre).
3. Raccorder les charges en sortie basse.
4. Serrer toutes les bornes à vis selon le couple recommandé.
5. Vérifier l’installation, puis tester le déclenchement avant mise en service.

Les + du produit :

• Montage sur rail DIN
• Déclencheur magnétique courbe D

Caractéristiques du produit :

Pour peigne HX³ traditionnel tétrapolaire réf 404 944/945 ou câblage traditionnel

• Vis/vis
• Nombre de modules : 4
• Intensité nominale : 16 A
• Tension assignée d’emploi : 400 V
• Fréquence : 50/60 Hz
• Courbe : D
• Seuil de déclenchement : 12,5 x In
• Pouvoir de coupure : 10 kA
• Degré de protection dans la zone des terminaux : IP 20
• Degré de protection des pièces restantes : IP 40
• Indice de protection contre les chocs mécaniques : IK 02
• Température ambiante de fonctionnement : - 25 °C à + 70 °C.
• Température ambiante de stockage : - 40 °C à + 70 °C.

Caractéristiques e-catalogue LEGRAND

• Voir la fiche
