Photo(s) non contractuelle(s)

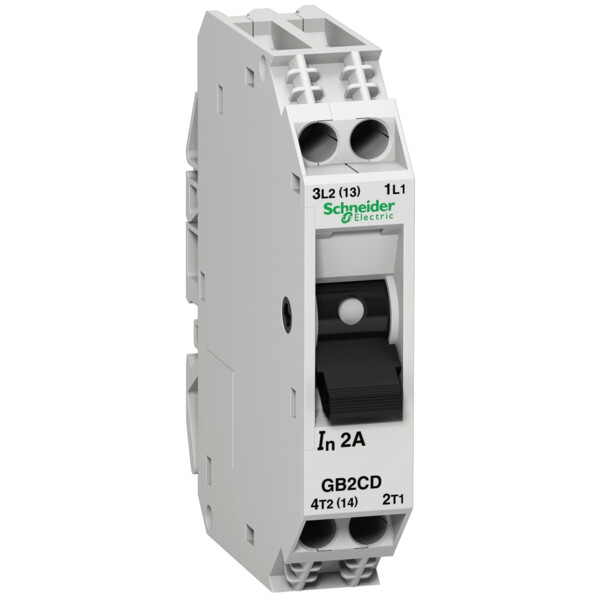

Schneider Electric Disjoncteur pour Circuit de Contrôle Gb2Cd 5 A 1P Plus N 1D
25,3417 € HT 30,41 € TTC
15,80 € HT 18,96 € TTC
Offre limitée - Il reste 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 37 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GB2
- Nom abrégé d'appareil : GB2
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Télécommande
- Description des pôles : 1P + N
- Type de réseau : AC / DC
- Catégorie d'emploi : A conformément à IEC 60947-2 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-2
- Pouvoir de coupure : Icu = 1 kA à 48 V DC conformément à IEC 60947-2 / Icu = 3 kA à 110 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 1.5 kA à 24 V DC conformément à IEC 60947-2 / Icu = 2 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 0,75 à 110 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 66 A
- Mode d'installation : Par clips
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Type de commande : Par maneton
- In courant assigné d'emploi : 5 A
- [ue] tension assignée d'emploi : 48 V DC / 250 V AC 50/60 Hz conformément à IEC 60947-2
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2 W
- Durée de vie mécanique : 8000 cycle
- Durée de vie électrique : 8000 cycle
- Mode de raccordement : Connecteur 1 câble(s) 0.75...6 mm² - cable stiffness : rigide - sans extrémité de câble / Connecteur 2 câble(s) 0.75...4 mm² - cable stiffness : rigide - sans extrémité de câble / Connecteur 1 câble(s) 0.75...4 mm² - cable stiffness : souple - avec extrémité de câble / Connecteur 2 câble(s) 0.75...2.5 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.2 N.m - sur connecteur
- Robustesse mécanique : Chocs 22 Gn pour 20 ms conformément à IEC 60068-2-27 / Vibrations 5 Gn, 5...110 Hz conformément à IEC 60068-2-6
- Infos fabricant : Jeu de 6
- Hauteur : 74 mm
- Largeur : 15 mm
- Profondeur : 67 mm
- Masse du produit : 0.07 kg
Ancien produit : Telemecanique GB2CD10
Schneider Electric
SCHA9F77210
Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider
En stock
32 produit(s) disponible(s)
25,2417 € HT 30,29 € TTC
20,7917 € HT 24,95 € TTC
Schneider Electric
SCHA9F74202
Disjoncteur 2P 2 A Courbe C Acti9 iC60N Schneider
En stock
18 produit(s) disponible(s)
17,8333 € HT 21,40 € TTC
Legrand
LEG407790
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ
5,0 (1)
En stock
29 produit(s) disponible(s)
40,0833 € HT 48,10 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)
En stock
11 produit(s) disponible(s)
23,8833 € HT 28,66 € TTC
Schneider Electric
SCHA9F75416
Disjoncteur 4P 16 A Courbe D Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
35,7083 € HT 42,85 € TTC
25,25 € HT 30,30 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)
En stock
16 produit(s) disponible(s)
28,75 € HT 34,50 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)
En stock
22 produit(s) disponible(s)
52,50 € HT 63,00 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N
En stock
6 produit(s) disponible(s)
48,25 € HT 57,90 € TTC
Legrand
LEG407901
Disjoncteur Legrand DX³ 6000 10kA - vis/vis 4P - 32A - Courbe C - Arrivée haute/départ bas
En stock
11 produit(s) disponible(s)
41,5833 € HT 49,90 € TTC
Schneider Electric
SCHA9F74204
Disjoncteur 2P 4A Schneider Acti9 iC60N Courbe C
En stock
4 produit(s) disponible(s)
23,1583 € HT 27,79 € TTC
18,5417 € HT 22,25 € TTC
Schneider Electric
SCHA9F75216
Disjoncteur 2P 16 A Courbe D Acti9 iC60N Schneider
En stock
11 produit(s) disponible(s)
14,9167 € HT 17,90 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
49,9167 € HT 59,90 € TTC
Schneider Electric
SCHA9F75463
Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider
En stock
4 produit(s) disponible(s)
77,50 € HT 93,00 € TTC
Schneider Electric
SCHA9F75220
Acti9, iC60N disjoncteur 2P 20A courbe D
En stock
1 produit(s) disponible(s)
14,9167 € HT 17,90 € TTC
Schneider Electric
SCHA9P22610
Disjoncteur Modulaire 1P+N 10 A Courbe C 4500 A à 6 kA Acti9 iDT40T Schneider
En stock
477 produit(s) disponible(s)
9,9917 € HT 11,99 € TTC
Schneider Electric
SCHA9F75425
Disjoncteur 4P 25 A Courbe D Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
34,0667 € HT 40,88 € TTC
Legrand
LEG098000
Presse-Étoupe ISO12 Legrand Gris RAL7001 - Plastique IP68
Offre limitée
56 produit(s) disponible(s)
0,5417 € HT 0,65 € TTC
Legrand
LEG034217
Barrette de connexion Nylbloc - cap 16 mm² - noir
5,0 (1)
En stock
33 produit(s) disponible(s)
2,8583 € HT 3,43 € TTC
Legrand
LEG412927

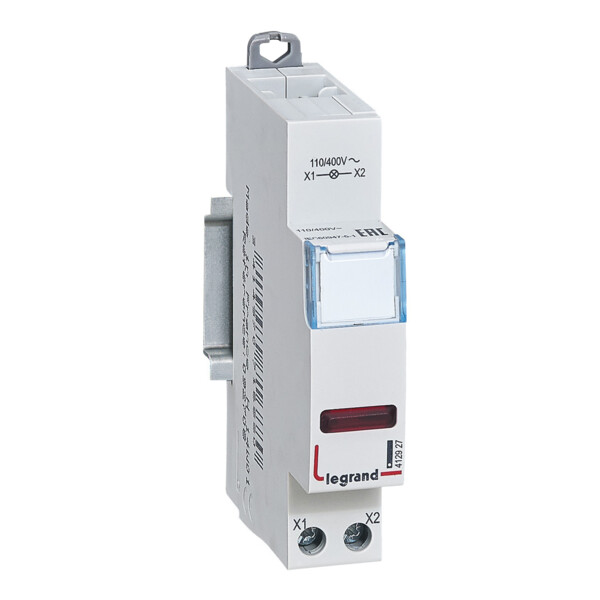

Voyant à simple LED CX³ Legrand - 1 module - calotte rouge - plastique - IP40 - IK04
