Photo(s) non contractuelle(s)

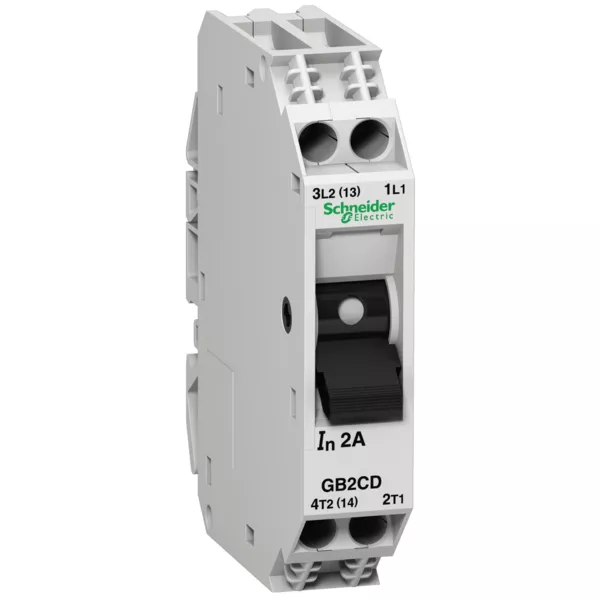

Schneider Electric Disjoncteur pour Circuit de Contrôle Gb2Cd 2 A 1P Plus N 1D
26,9583 € HT 32,35 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 64 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GB2
- Nom abrégé d'appareil : GB2
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Télécommande
- Description des pôles : 1P + N
- Type de réseau : AC / DC
- Catégorie d'emploi : A conformément à IEC 60947-2 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-2
- Pouvoir de coupure : Icu = 1 kA à 48 V DC conformément à IEC 60947-2 / Icu = 15 kA à 110 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 1.5 kA à 24 V DC conformément à IEC 60947-2 / Icu = 15 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 0,5 à 110 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 26 A
- Mode d'installation : Par clips
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Type de commande : Par maneton
- In courant assigné d'emploi : 2 A
- [ue] tension assignée d'emploi : 48 V DC / 250 V AC 50/60 Hz conformément à IEC 60947-2
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2 W
- Durée de vie mécanique : 8000 cycle
- Durée de vie électrique : 8000 cycle
- Mode de raccordement : Connecteur 1 câble(s) 0.75...6 mm² - cable stiffness : rigide - sans extrémité de câble / Connecteur 2 câble(s) 0.75...4 mm² - cable stiffness : rigide - sans extrémité de câble / Connecteur 1 câble(s) 0.75...4 mm² - cable stiffness : souple - avec extrémité de câble / Connecteur 2 câble(s) 0.75...2.5 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.2 N.m - sur connecteur
- Robustesse mécanique : Chocs 22 Gn pour 20 ms conformément à IEC 60068-2-27 / Vibrations 5 Gn, 5...110 Hz conformément à IEC 60068-2-6
- Infos fabricant : Jeu de 6
- Hauteur : 74 mm
- Largeur : 15 mm
- Profondeur : 67 mm
- Masse du produit : 0.07 kg
Ancien produit : Telemecanique GB2CD07
Schneider Electric
SCHA9F74202
Disjoncteur 2P 2 A Courbe C Acti9 iC60N Schneider
En stock
20 produit(s) disponible(s)
17,8333 € HT 21,40 € TTC
Schneider Electric
SCHA9F77206
Disjoncteur 2P 6A Schneider Acti9 iC60N Courbe C
En stock
27 produit(s) disponible(s)
58,47 € HT 70,16 € TTC
14,0833 € HT 16,90 € TTC
Legrand
LEG407904
Disjoncteur DX3 6000 Legrand 10Ka arrivée haute et départ bas vis/vis- 4p- 400v~-63a Courbe C
En stock
10 produit(s) disponible(s)
167,5667 € HT 201,08 € TTC
50,8333 € HT 61,00 € TTC
Schneider Electric
SCHA9N18375
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA
En stock
3 produit(s) disponible(s)
417,6917 € HT 501,23 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)
5,0 (1)
En stock
9 produit(s) disponible(s)
35,4167 € HT 42,50 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)
En stock
16 produit(s) disponible(s)
28,75 € HT 34,50 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N
En stock
10 produit(s) disponible(s)
48,25 € HT 57,90 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)
En stock
7 produit(s) disponible(s)
52,50 € HT 63,00 € TTC
Legrand
LEG407901
Disjoncteur Legrand DX³ 6000 10kA - vis/vis 4P - 32A - Courbe C - Arrivée haute/départ bas
En stock
24 produit(s) disponible(s)
41,5833 € HT 49,90 € TTC
Schneider Electric
SCHA9F75216
Disjoncteur 2P 16 A Courbe D Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
14,9167 € HT 17,90 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
En stock
4 produit(s) disponible(s)
49,9167 € HT 59,90 € TTC
Schneider Electric
SCHA9F75463
Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
77,50 € HT 93,00 € TTC
Schneider Electric
SCHA9F75220
Acti9, iC60N disjoncteur 2P 20A courbe D
En stock
8 produit(s) disponible(s)
14,9167 € HT 17,90 € TTC
Schneider Electric
SCHA9F75425
Disjoncteur 4P 25 A Courbe D Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
34,0667 € HT 40,88 € TTC
Schneider Electric
SCHA9F77332
Disjoncteur 3P 32 A Courbe C Acti9 iC60N Schneider
En stock
35 produit(s) disponible(s)
48,3917 € HT 58,07 € TTC
Schneider Electric
SCHA9N18377
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 125 A - Courbe C - 10 kA
En stock
2 produit(s) disponible(s)
508,8083 € HT 610,57 € TTC
Schneider Electric
SCHLADN22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
En stock
68 produit(s) disponible(s)
8,25 € HT 9,90 € TTC
Schneider Electric
SCHLP1K0901BD3
Schneider Electric Contacteur Tesys Lp1K - 3P - Ac3 - 440V - 9 A - Bobine 24 V Cc
Non géré en stock
A commander
38,9583 € HT 46,75 € TTC
Schneider Electric
SCHVZ12
pôle neutre 80 A pour V3, V4
Non géré en stock
A commander
20,9417 € HT 25,13 € TTC
Schneider Electric
SCHNSYEL2510D6
Connexion de masse L250mm 10mm²
Non géré en stock
A commander
16,5583 € HT 19,87 € TTC
Soit un total de 165,583 € HT Soit un total de 198,70 € TTC
Schneider Electric
SCHXB4BVB3
Voyant lumineux Harmony rond Ø22 - IP66 - vert - LED intégrée - 24V
5,0 (1)
En stock
61 produit(s) disponible(s)
7,4167 € HT 8,90 € TTC
Schneider Electric
SCHXB4BW33B5
Bouton poussoir LED Vert Ø22mm Schneider Harmony XB4 1F+1O 24VAC/DC
Rupture temporaire
A commander
24,9583 € HT 29,95 € TTC
15,9167 € HT 19,10 € TTC
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 74 mm |
| Calibre/courant nominal assigné (in) | 2 A |
| Tension assignée (ue) | 250 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | Autre |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Largeur en nombre de modules | 1 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 6 mm² |
| Section de raccordement cable rigide | 0,75 mm² |
| Section de raccordement cable souple | 4 mm² |
| Section de raccordement cable souple | 0,75 mm² |
| Température ambiante en fonctionnement | -20 °C |
| Température ambiante en fonctionnement | -20 °C |
| Produits auxiliaires associables | Non |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 15 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Tension d'isolement assignée (ui) | 250 V |
| Degré de pollution | 2 |
| Antidéflagration | Non |
| Montage encastré | Non |
