Disjoncteur Modulaire Acti9 Schneider - Performance et Sécurité - Schneider Electric
Disjoncteur Modulaire Acti9 Schneider - Performance et Sécurité - Schneider Electric

Photo(s) non contractuelle(s)

Disjoncteur Modulaire Acti9 Schneider - Performance et Sécurité - Schneider Electric

132,15 € HT 158,58 € TTC

Marque Schneider Electric

Référence A9P32725

EAN 3606481382016

Commande min. 1

En stock - Il y a 1 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Schneider Electric

SCHA9A26478

ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc

Non géré en stock
A commander

57,9417 € HT 69,53 € TTC

Schneider Electric

SCHA9A26500

Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes

Non géré en stock
A commander

231,6667 € HT 278,00 € TTC

Schneider Electric

SCHA9A26897

Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink

Non géré en stock
A commander

44,7083 € HT 53,65 € TTC

Schneider Electric

SCHA9A26914

Contact auxiliaire Schneider Acti9 niveau 1OF Courant 2mA à 100mA ca/dc

En stock
1 produit(s) disponible(s)

38,0167 € HT 45,62 € TTC

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46,8167 € HT 56,18 € TTC

Schneider Electric

SCHA9A26919

Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc

Non géré en stock
A commander

64,65 € HT 77,58 € TTC

Schneider Electric

SCHA9A26946

Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC

En stock
36 produit(s) disponible(s)

27,4167 € HT 32,90 € TTC

Schneider Electric

SCHA9A26948

Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC

Non géré en stock
A commander

71,8333 € HT 86,20 € TTC

-15%

Schneider Electric

SCHA9A26960

Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider

Offre limitée
3 produit(s) disponible(s)

30,75 € HT 36,90 € TTC

26,1083 € HT 31,33 € TTC

Schneider Electric

SCHA9A26970

Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60

Non géré en stock
A commander

74,60 € HT 89,52 € TTC

Schneider Electric

SCHA9A27062

Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID

Non géré en stock
A commander

24,2917 € HT 29,15 € TTC

Schneider Electric

SCHA9Y12725

Bloc différentiel Schneider Acti9 iTG40 Vigi tête de groupe 3 pôles + neutre 25A type AC 30mA

En stock
4 produit(s) disponible(s)

128,7333 € HT 154,48 € TTC

-48%

Schneider Electric

SCHA9Y12740

Bloc différentiel Schneider Acti9 iTG40 Vigi tête de groupe 3 pôles + neutre 40A type AC 30mA

Offre limitée
2 produit(s) disponible(s)

200,8667 € HT 241,04 € TTC

105,4167 € HT 126,50 € TTC

Schneider Electric

SCHA9Y13725

Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 25 A – Type AC

En stock
16 produit(s) disponible(s)

145,5583 € HT 174,67 € TTC

-47%

Schneider Electric

SCHA9Y13740

Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 40 A – Type AC

Offre limitée
2 produit(s) disponible(s)

185,1917 € HT 222,23 € TTC

98,25 € HT 117,90 € TTC

-45%

Schneider Electric

SCHA9Y62725

Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 30 mA – 25 A – Typ

Offre limitée
5 produit(s) disponible(s)

170,7833 € HT 204,94 € TTC

93,2917 € HT 111,95 € TTC

Description

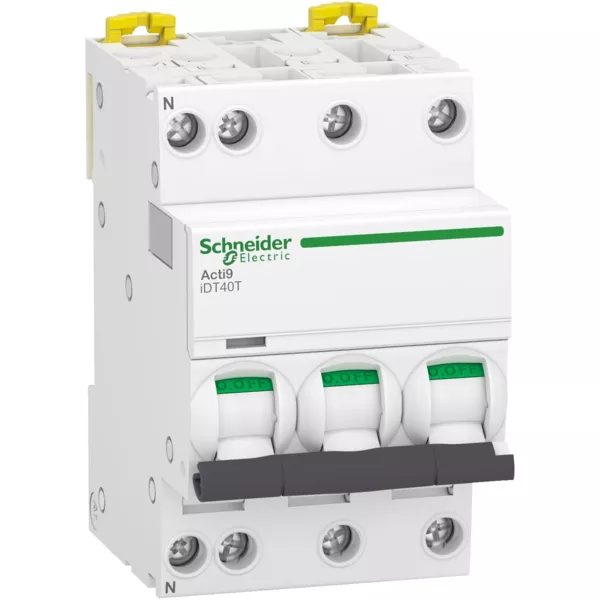

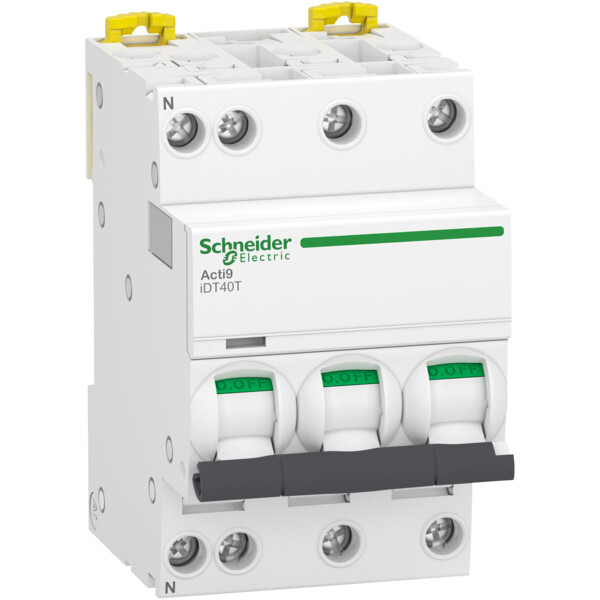

Disjoncteur Modulaire Schneider Electric Acti9 3P+N 25A Courbe D

Le disjoncteur modulaire Acti9 de Schneider Electric est conçu pour offrir une protection fiable et efficace dans les installations électriques résidentielles et commerciales. Avec une capacité de coupure de 4500A/6kA, ce disjoncteur 3 pôles + neutre est idéal pour les circuits nécessitant une protection robuste contre les surcharges et les courts-circuits. Sa courbe D est particulièrement adaptée aux applications avec des charges inductives élevées, telles que les moteurs et les transformateurs. Ce produit garantit une sécurité optimale tout en assurant une continuité de service.

Les + du Produit :

  • Protection efficace contre les surcharges et courts-circuits
  • Adapté aux charges inductives grâce à sa courbe D
  • Installation facile et rapide dans les tableaux électriques
  • Conception robuste pour une durabilité accrue
  • Fiabilité et qualité de la marque Schneider Electric

Caractéristiques du Produit :

- Type de produit : Disjoncteur modulaire
- Nombre de pôles : 3P+N
- Courant nominal : 25A
- Courbe de déclenchement : D
- Capacité de coupure : 4500A/6kA
- Tension assignée d'emploi : 400V AC
- Fréquence : 50/60 Hz
- Normes : Conforme aux normes IEC/EN 60898-1
- Température de fonctionnement : -25 à +70°C

Utilisation :

Pour installer le disjoncteur modulaire Acti9, assurez-vous que l'alimentation électrique est coupée. Montez le disjoncteur sur un rail DIN dans le tableau électrique. Connectez les câbles d'entrée et de sortie aux bornes appropriées en respectant les polarités. Vérifiez que toutes les connexions sont sécurisées avant de rétablir l'alimentation. Testez le disjoncteur pour vous assurer de son bon fonctionnement.

Recommandations

Pour une performance optimale, il est recommandé de vérifier régulièrement le serrage des connexions et de tester le disjoncteur pour s'assurer de son bon fonctionnement. En cas de déclenchements fréquents, consultez un électricien pour diagnostiquer et résoudre les problèmes sous-jacents. Utilisez ce disjoncteur dans des environnements conformes à ses spécifications de température et de tension pour garantir sa longévité.

FAQ

1. Quelle est la différence entre une courbe C et une courbe D ?

La courbe D est conçue pour les charges inductives élevées, comme les moteurs, et permet un déclenchement plus lent comparé à la courbe C, qui est plus adaptée aux charges résistives.

2. Ce disjoncteur est-il adapté pour un usage résidentiel ?

Oui, il est adapté pour les installations résidentielles et commerciales nécessitant une protection robuste.

3. Quelle est la durée de vie moyenne de ce disjoncteur ?

La durée de vie dépend des conditions d'utilisation, mais Schneider Electric conçoit ses produits pour une longue durée de vie avec un entretien approprié.

4. Peut-on utiliser ce disjoncteur dans un environnement extérieur ?

Ce disjoncteur est conçu pour une utilisation en intérieur. Pour une installation extérieure, un boîtier de protection approprié est nécessaire.

5. Comment savoir si le disjoncteur a besoin d'être remplacé ?

Si le disjoncteur déclenche fréquemment sans raison apparente ou ne réenclenche pas, il peut nécessiter un remplacement.

6. Est-il possible de l'utiliser pour des applications industrielles ?

Oui, ce disjoncteur peut être utilisé dans des applications industrielles, surtout là où des charges inductives sont présentes.

Produits de la même catégorie

Legrand

LEG407790

Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ

5,0 (1)

En stock
40 produit(s) disponible(s)

40,0833 € HT 48,10 € TTC

Schneider Electric

SCHA9F77220

Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

En stock
5 produit(s) disponible(s)

23,8833 € HT 28,66 € TTC

-70%

Legrand

LEG407904

Disjoncteur DX3 6000 Legrand 10Ka arrivée haute et départ bas vis/vis- 4p- 400v~-63a Courbe C

En stock
19 produit(s) disponible(s)

167,5667 € HT 201,08 € TTC

50,8333 € HT 61,00 € TTC

Schneider Electric

SCHA9N18375

Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA

En stock
3 produit(s) disponible(s)

417,6917 € HT 501,23 € TTC

Schneider Electric

SCHA9F77240

Disjoncteur 2P 40A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

5,0 (1)

En stock
10 produit(s) disponible(s)

35,4167 € HT 42,50 € TTC

Schneider Electric

SCHA9F77232

Disjoncteur 2P 32A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

En stock
6 produit(s) disponible(s)

28,75 € HT 34,50 € TTC

Schneider Electric

SCHA9F77410

Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N

En stock
12 produit(s) disponible(s)

48,25 € HT 57,90 € TTC

Schneider Electric

SCHA9F77263

Disjoncteur 2P 63A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

En stock
5 produit(s) disponible(s)

52,50 € HT 63,00 € TTC

Schneider Electric

SCHA9F75440

Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider

En stock
3 produit(s) disponible(s)

49,9167 € HT 59,90 € TTC

Schneider Electric

SCHA9F75463

Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider

En stock
5 produit(s) disponible(s)

77,50 € HT 93,00 € TTC

Schneider Electric

SCHA9F75220

Acti9, iC60N disjoncteur 2P 20A courbe D

En stock
7 produit(s) disponible(s)

14,9167 € HT 17,90 € TTC

Schneider Electric

SCHA9F74201

Disjoncteur 2P 1 A Courbe C Acti9 iC60N Schneider

En stock
3 produit(s) disponible(s)

22,4417 € HT 26,93 € TTC

Schneider Electric

SCHA9F75425

Disjoncteur 4P 25 A Courbe D Acti9 iC60N Schneider

En stock
4 produit(s) disponible(s)

34,0667 € HT 40,88 € TTC

-24%

Schneider Electric

SCHA9P22616

Disjoncteur Modulaire 1 P+N 16 A Courbe C 4500 A à 6 kA Acti9 iDT40T Schneider

En stock
186 produit(s) disponible(s)

13,1333 € HT 15,76 € TTC

9,9167 € HT 11,90 € TTC

Schneider Electric

SCHA9N18377

Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 125 A - Courbe C - 10 kA

En stock
1 produit(s) disponible(s)

508,8083 € HT 610,57 € TTC

Schneider Electric

SCHA9F77332

Disjoncteur 3P 32 A Courbe C Acti9 iC60N Schneider

En stock
35 produit(s) disponible(s)

48,3917 € HT 58,07 € TTC

Les avis clients

Caractéristiques techniques

Type de tension Ac
Profondeur d'encastrement 44,0 mm
Calibre/courant nominal assigné (in) 25,0 A
Tension assignée (ue) 400,0 V
Fréquence 50,0 MHz
Fréquence 50 MHz
Caractéristique de déclenchement (type/courbe) D
Tension d'isolement assignée (ui) 440,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 3,0
Degré de pollution 3,0
Largeur en nombre de modules 3,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 3,0
Pôle neutre sectionné simultanément Oui
Adapté à une installation encastrée Non
Section de raccordement cable rigide 16,0 mm²
Section de raccordement cable rigide 1 mm²
Section de raccordement cable souple 10,0 mm²
Section de raccordement cable souple 1 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement 70 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 4,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 4,5 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 6,0 kA
Tension assignée de tenue aux chocs (uimp) 4,0 kV
Antidéflagration Non
Montage encastré Non
