Disjoncteur modulaire acti9 idt40t schneider 3p+n – 25 a – courbe c – 4500a/6ka
SCHA9P22725 - Schneider Electric
Référence : A9P22725
EAN : 3606481381941
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 344 point(s) de fidélité.
|
En stock Il y a 1 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

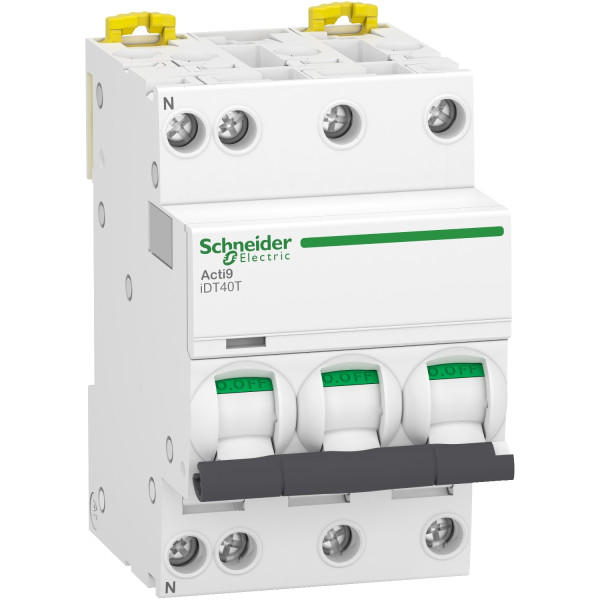

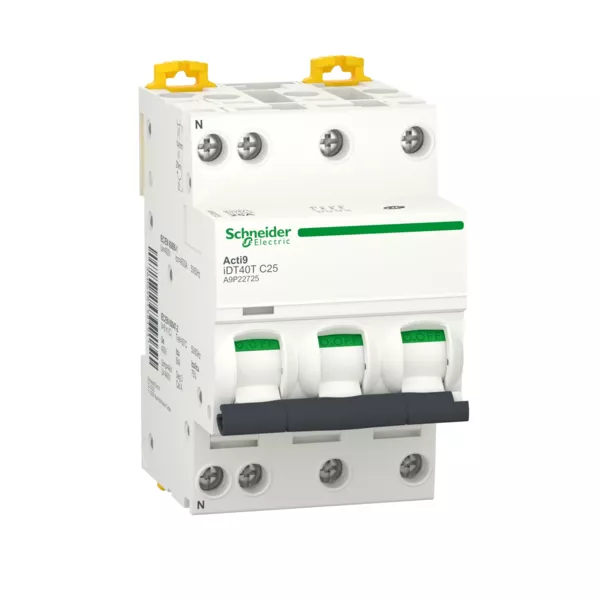

Disjoncteur Modulaire Acti9 iDT40T Schneider 3P+N
Ce disjoncteur modulaire Acti9 iDT40T, de la marque Schneider Electric, sert à protéger les installations et les appareils électriques contre les courts-circuits et les surcharges. Il permet de couper automatiquement le courant en présence de défaillance électrique grâce à son déclencheur magnétothermique. Ce dispositif est aussi équipé d’un maneton de commande pour assurer la gestion de la circulation du courant pendant les travaux de rénovation. Ce disjoncteur modulaire est doté de 4 pôles pouvant supporter un circuit triphasé avec neutre d’une intensité nominale de 25 A. Il propose un pouvoir de coupure de 4500 A à 6000 A sous tension de 400 VCA. Cet appareil dispose d’une indication ON/OFF et d’une signalisation de déclenchement pour faciliter le travail de contrôle.
Les + du produit :
- Bonne résistance au couple de serrage
- Conforme aux normes EN/CEI 60947-2
- Fixation directe sur le rail
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40T
- Référence : SCHA9P22725
- Côtes d'encombrement : 85 x 74 x 54 mm
- Poids : 345 g
- Description des pôles : 3 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 25 A
- Tension assignée d'emploi : 400 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- Icn : 4500 A
- Icu : 6 kA
- Couleur : blanc
- Indice de protection :
- Bornes : IP20
- Boîtier : IP40
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 25 A |
| Tension assignée (ue) | 400 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 3 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | -25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 6 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
