Disjoncteur modulaire acti9 idt40t schneider 3p+n – 16 a – courbe c – 4500 a/ 6 ka
SCHA9P22716 - Schneider Electric
Référence : A9P22716
EAN : 3606481381927
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 311 point(s) de fidélité.
|
En stock Il y a 30 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

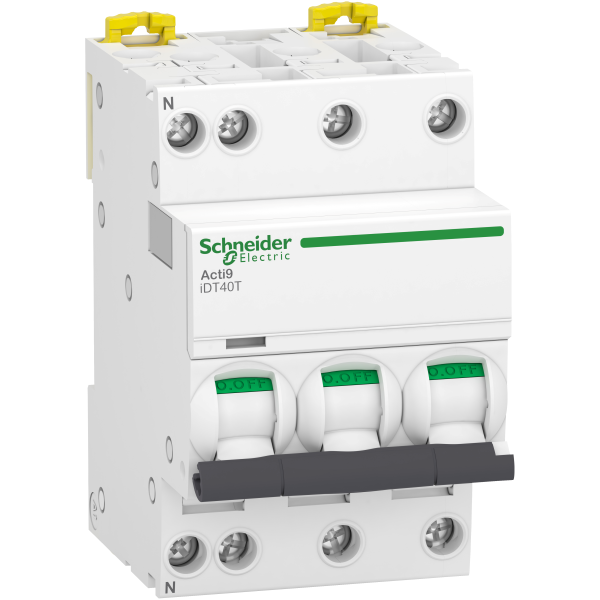

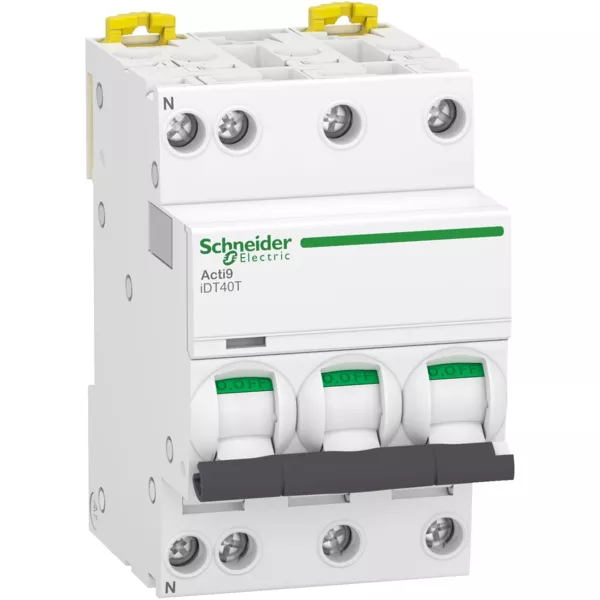

Disjoncteur Modulaire Acti9 iDT40T Schneider
Ce disjoncteur modulaire Acti9 iDT40T, de la marque Schneider Electric, est un appareil de sécurité assurant la protection du circuit électrique de l’habitat. Il est à installer généralement dans le coffret de répartition pour mettre le réseau de distribution à l’abri des problèmes électriques. Cet appareil est spécialement destiné à être utilisé sur un circuit triphasé avec neutre d’une intensité de 16 A, avec une tension assignée de 400 VCA. Ce disjoncteur possède un déclenchement magnétique et thermique proposant un pouvoir de coupure de 4500 A et de 6 kA. Sa courbe de classe C offre un seuil de déclenchement de 8 fois la valeur de son calibre pour une efficacité absolue contre les courts-circuits et les surcharges.
Les + du produit :
- Signalisation de déclenchement
- Maneton doté d’une indication ON et OFF
- Montage direct sur rail
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40T
- Référence : SCHA9P22716
- Côtes d'encombrement : 85 x 74 x 58 mm
- Poids : 345 g
- Description de pôles : 3 P + N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 16 A
- Tension assignée d'emploi : 400 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- Icn : 4 500 A
- Icu : 6 kA
- Couleur : blanc
- Indice de protection : IP20
- Bornes : IP20
- Boîtier : IP40
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 16 A |
| Tension assignée (ue) | 400 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 3 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 10 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 6 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
