Disjoncteur modulaire acti9 idt40n schneider 1p+n – 4 a – courbe c – 6000a/10ka
SCHA9P24604 - Schneider Electric
Référence : A9P24604
EAN : 3606481381408
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 133 point(s) de fidélité.
|
En stock Il y a 2 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

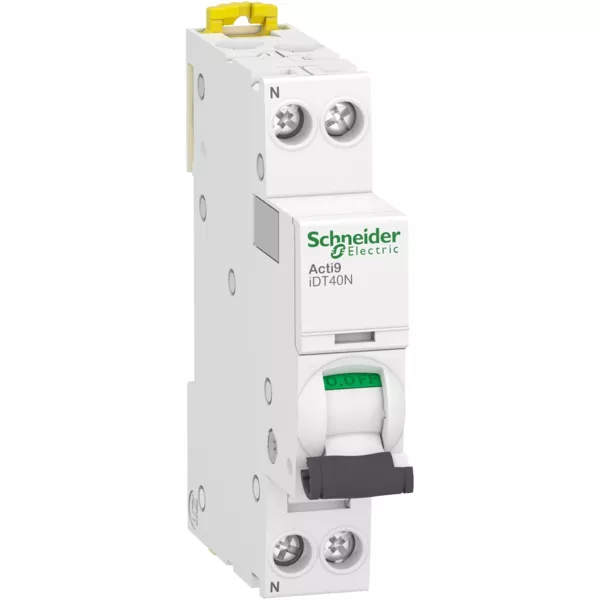

Disjoncteur Modulaire Acti9 iDT40N Schneider
Ce disjoncteur modulaire Acti9 iDT40N, de la marque Schneider Electric, est conçu pour assurer la commande et le sectionnement du circuit d’installation électrique. Il permet également la protection du réseau contre les défaillances comme les courts-circuits, la surtension et la surintensité. Cet appareil est doté d’un déclencheur magnétique-thermique pour la coupure automatique et d’un maneton pour la gestion manuelle. Ce disjoncteur bipolaire est compatible avec un réseau de distribution de 4 A, avec une tension nominale de 230 V. Son déclencheur de courbe C propose un seuil de déclenchement de 8 fois la valeur de son calibre pour offrir un temps de coupure rapide. Ses bornes à vis sont capables de recevoir des câbles souples d’une section de 10 mm² ou rigides de 16 mm².
Les + du produit :
- Compatible avec les dispositifs de verrouillage
- Coupure manuelle par maneton pleinement apparent
- Encliquetable sur rail DIN
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40N
- Référence : SCHA9P24604
- Côtes d'encombrement : 81 x 78 x 18 mm
- Poids : 120 g
- Description des pôles : 1 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 4 A
- Tension assignée d'emploi : 230 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- Icn : 6000 A
- Icu : 10 kA
- Couleur : blanc
- Indice de protection :
- Bornes : IP20
- Boîtier : IP40
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 4 A |
| Tension assignée (ue) | 230 V |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 1 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | -25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 10 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
