Disjoncteur modulaire acti9 idt40n schneider 1p+n – 32 a – courbe c – 6000a/10ka
Référence : A9P24632
EAN : 3606481381460
Minimum de commande : 1
> Fiche E-Catalogue
En stock Il y a 2 produit(s) disponible(s) |
|
|
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

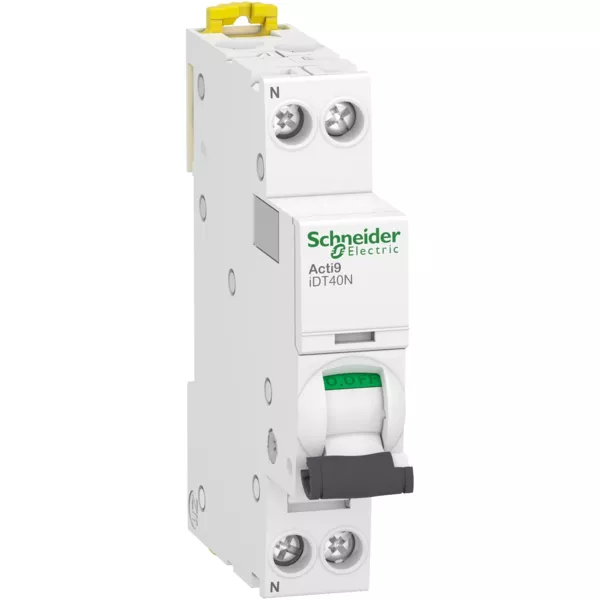

Disjoncteur Modulaire Acti9 iDT40N Schneider
Ce disjoncteur modulaire Acti9 iDT40N, de la marque Schneider Electric, est un appareil de sécurité assurant la protection du circuit d’installation électrique. Il est à placer généralement dans le coffret de répartition pour mettre le réseau de distribution à l’abri des défaillances électriques. Cet appareil est destiné à être utilisé sur un circuit monophasé avec neutre d’une intensité de 32 A, avec une tension assignée de 230 V. Ce disjoncteur dispose d’un déclenchement magnétique et thermique proposant un pouvoir de coupure de 6000 A et de 10 kA en présence de courts-circuits et de surcharges. Sa courbe de classe C offre un seuil de déclenchement de 8 fois la valeur de son intensité nominale. Son montage se fait directement sur le rail DIN du coffret électrique.
Les + du produit :
- Doté d’une indication ON/OFF
- Encliquetable sur rail DIN
- Compatible avec les dispositifs de cadenassage
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40N
- Référence : SCHA9P24632
- Côtes d'encombrement : 85 x 74 x 18 mm
- Poids : 120 g
- Description des pôles : 1 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 32 A
- Tension assignée d'emploi : 230 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- Icn : 6000 A
- Icu : 10 kA
- Couleur : blanc
- Indice de protection :
- Bornes : IP20
- Boîtier : IP40
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
Disjoncteur | |
---|---|
Type de tension | Ac |
Profondeur d'encastrement | 44 mm |
Calibre/courant nominal assigné (in) | 32 A |
Tension assignée (ue) | 230 V |
Fréquence | 50 MHz |
Fréquence | 50 MHz |
Caractéristique de déclenchement (type/courbe) | C |
Tension d'isolement assignée (ui) | 400 V |
Classe de limitation d'énergie (i²t) | 3 |
Catégorie de surtension | 3 |
Degré de pollution | 3 |
Largeur en nombre de modules | 1 |
Indice de protection (ip) | Ip20 |
Nombre de pôles protégés | 1 |
Pôle neutre sectionné simultanément | Oui |
Adapté à une installation encastrée | Non |
Section de raccordement cable rigide | 16 mm² |
Section de raccordement cable rigide | 1 mm² |
Section de raccordement cable souple | 10 mm² |
Section de raccordement cable souple | 10 mm² |
Température ambiante en fonctionnement | 70 °C |
Température ambiante en fonctionnement | 70 °C |
Produits auxiliaires associables | Oui |
Nombre de pôles (total) | 2 |
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6 kA |
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 10 kA |
Tension assignée de tenue aux chocs (uimp) | 4 kV |
Antidéflagration | Non |
Montage encastré | Non |
