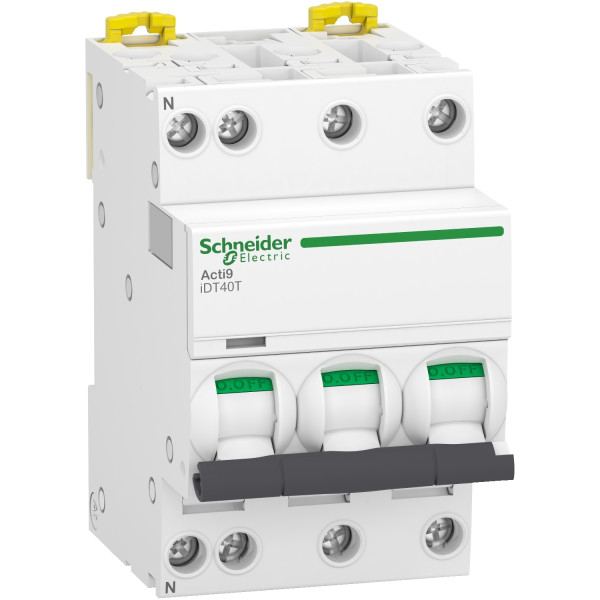

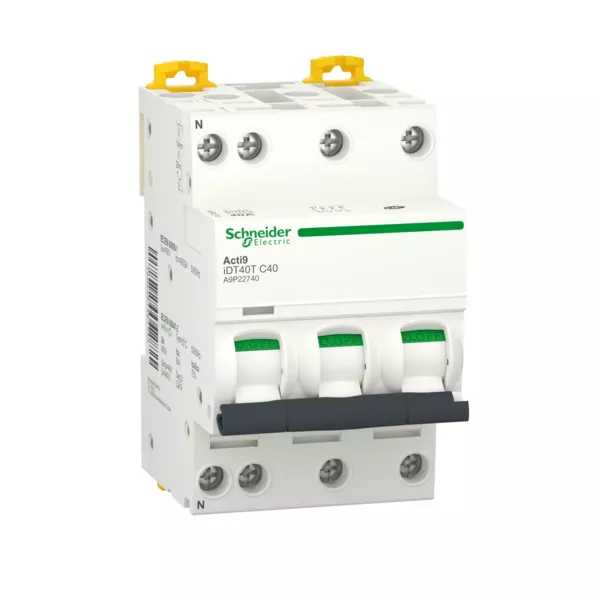

Disjoncteur Modulaire 3P+N 40 A Blanc Acti9 iDT40T Schneider Electric - Courbe C - 4 500 A - 6 kA
104.92 € HT 125.90 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 8-13 jours Délai estimatif
Réception à venir le 13/06/2025 + 4 pièces
Jusqu'à 251 points de fidélité en achetant ce produit
Description
Le disjoncteur modulaire Schneider A9P22740 de la gamme Acti9 iDT40T protège efficacement vos circuits triphasés avec neutre. Doté de 3 pôles + N, il supporte un courant de 40A et offre une courbe C adaptée aux charges courantes. Son pouvoir de coupure de 4500 A à 230 V (6 kA max) assure la sécurité de vos installations domestiques et tertiaires. Il se monte facilement sur rail DIN (4 modules) et bénéficie de la qualité professionnelle Schneider Electric.
caractéristiques principales
protection 3 pôles + neutre – 40a – courbe c
Ce disjoncteur protège 3 phases + neutre avec un calibre de 40 ampères. La courbe de déclenchement C convient aux circuits avec équipements à faibles à moyennes surtensions à l’enclenchement (éclairage, prises, petits moteurs).
puissance de coupure 4500 a / 6 ka
Il dispose d’un pouvoir de coupure de 4500 A à 230 V et **jusqu’à 6 kA selon la norme EN/IEC 60898-1**, garantissant une interruption rapide des courts-circuits, protégeant efficacement vos câbles et appareils.
format 4 modules – installation rapide
Ce disjoncteur s’intègre sur rail DIN standard et occupe **4 modules**. Les bornes à vis assurent un câblage sûr, adapté aux tableaux résidentiels ou tertiaires. Il est compatible avec les accessoires Acti9 (peignes, étiquetage, etc.).
avantages du produit
✔ Protection complète : surcharge + court-circuit sur 3 phases + neutre
✔ Installation simple : montage DIN 4 modules
✔ Compatibilité : Acti9 – peignes HX3, auxiliaires Schneider
✔ Sécurité : conforme aux normes CE – EN/IEC 60898-1
applications
Le disjoncteur Schneider A9P22740 est idéal pour :
- Protection de circuits triphasés avec neutre
- Installations tertiaires, résidentielles ou petits locaux techniques
- Tableaux de distribution électrique
installation
1. Couper l’alimentation générale.
2. Monter le disjoncteur sur rail DIN dans le tableau.
3. Raccorder les 3 phases + neutre selon le schéma.
4. Visser fermement les connexions.
5. Remettre sous tension et tester les déclenchements.
Les + du produit :
- Commande par maneton
- Borne de type à cage
- Fixation sur rail DIN
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40K
- Référence : SCHA9P22740
- Côtes d'encombrement : 85 x 74 x 54 mm
- Poids : 345 g
- Description de pôles : 3 P + N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Tension : 400 V
- Fréquence : 50 Hz
- Intensité : 40 A
- Seuil de déclenchement : 5 à 10 x ln
- Pouvoir de coupure :
- 4 500 A lcn
- 6 kA lcu
- Couleur : blanc
- Indice de protection :
- IP 20
- IP 40
- Température de fonctionnement : 25°C à 70°C
- Température de stockage : -40°C à 70°C
Caractéristiques techniques
Type de tension | Ac |
Profondeur d'encastrement | 44,0 mm |
Calibre/courant nominal assigné (in) | 40,0 A |
Tension assignée (ue) | 400,0 V |
Fréquence | 50,0 MHz |
Fréquence | 50 MHz |
Caractéristique de déclenchement (type/courbe) | C |
Tension d'isolement assignée (ui) | 440,0 V |
Classe de limitation d'énergie (i²t) | 3,0 |
Catégorie de surtension | 3,0 |
Degré de pollution | 3,0 |
Largeur en nombre de modules | 3,0 |
Indice de protection (ip) | Ip20 |
Nombre de pôles protégés | 3,0 |
Pôle neutre sectionné simultanément | Oui |
Adapté à une installation encastrée | Non |
Section de raccordement cable rigide | 16,0 mm² |
Section de raccordement cable rigide | 1 mm² |
Section de raccordement cable souple | 10,0 mm² |
Section de raccordement cable souple | 1 mm² |
Température ambiante en fonctionnement | 70,0 °C |
Température ambiante en fonctionnement | -25 °C |
Produits auxiliaires associables | Oui |
Nombre de pôles (total) | 4,0 |
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 4,5 kA |
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 6,0 kA |
Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
Antidéflagration | Non |
Montage encastré | Non |
