Disjoncteur modulaire 3p+n 20a blanc acti9 idt40t schneider electric - courbe c - 4 500 a - 6 ka
SCHA9P22720 - Schneider Electric
Référence : A9P22720
EAN : 3606481381934
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 311 point(s) de fidélité.
|
En stock Il y a 26 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

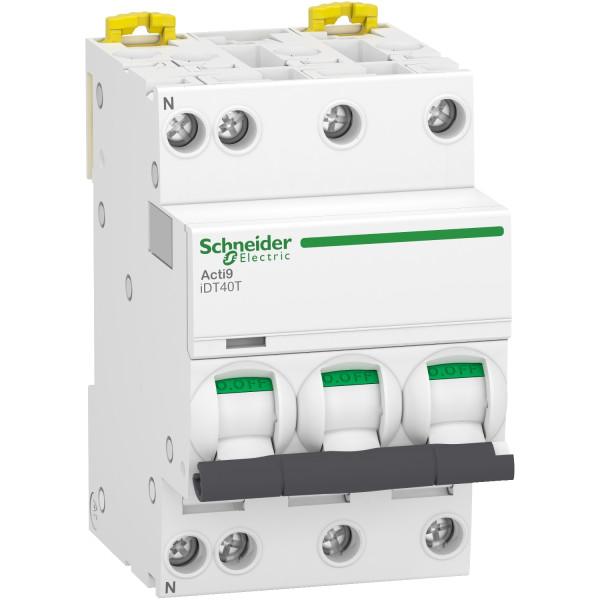

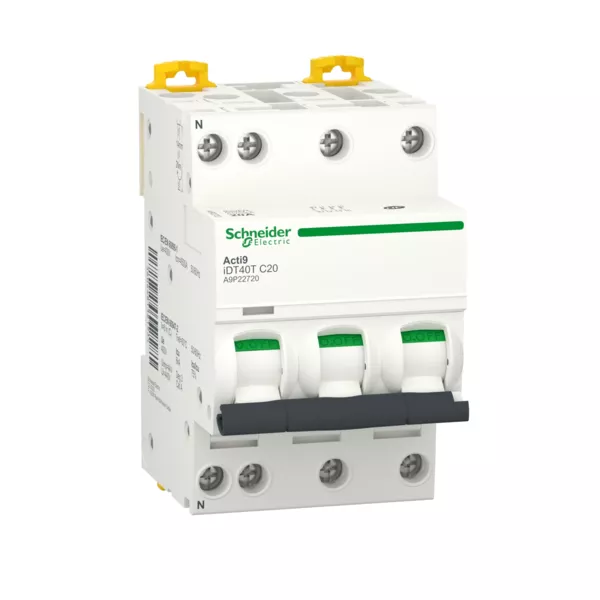

Disjoncteur Modulaire Acti9 iDT40T Schneider Electric
Ce disjoncteur modulaire Acti9 iDT40T, de la marque Schneider Electric, permet de protéger un circuit contre les défaillances électriques. Cet accessoire est équipé d'une technologie de déclenchement magnétique et thermique servant à couper automatiquement le courant en cas de courts-circuits ou de surintensités sur l'installation. Ce disjoncteur est également en mesure de gérer la circulation du courant électrique (ouverte ou fermée) grâce à son maneton de commande. Ce disjoncteur possède trois pôles phase et un pôle neutre pouvant supporter un circuit de 20 A, avec une tension de 400 V. Son installation dans un coffret électrique se fait de manière simple et rapide à l’aide de son système de fixation par encliquetage directement sur un rail DIN.
Les + du produit :
- Fixation sur rail DIN
- Doté d'une signalisation de déclenchement
- Doté d'une indication de déclenchement ON/OFF
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40T
- Référence : SCHA9P22720
- Côtes d'encombrement : 85 x 74 x 18 mm
- Poids : 345 g
- Description de pôles : 3 P + N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Tension : 400 V
- Fréquence : 50 Hz
- Intensité : 20 A
- Seuil de déclenchement : 5 à 10 x ln
- Pouvoir de coupure
- 4 500 A lcn
- 6 kA lcu
- Couleur : blanc
- Indice de protection :
- IP 20
- IP 40
- Température de fonctionnement : -25°C à 70°C
- Température de stockage : -40°C à 85°C
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 20 A |
| Tension assignée (ue) | 400 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 3 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 10 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | -25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 6 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
