Disjoncteur modulaire 3 p+n 40 a courbe c 6000 a à 10 ka acti9 idt40n schneider
SCHA9P24740 - Schneider Electric
Référence : A9P24740
EAN : 3606481382108
Minimum de commande : 1
> Fiche E-Catalogue
Si vous commandez uniquement ce produit, les frais de port seront de 7.00€
En achetant ce produit vous pouvez gagner jusqu'à 169 point(s) de fidélité.
|
En stock Il y a 1 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

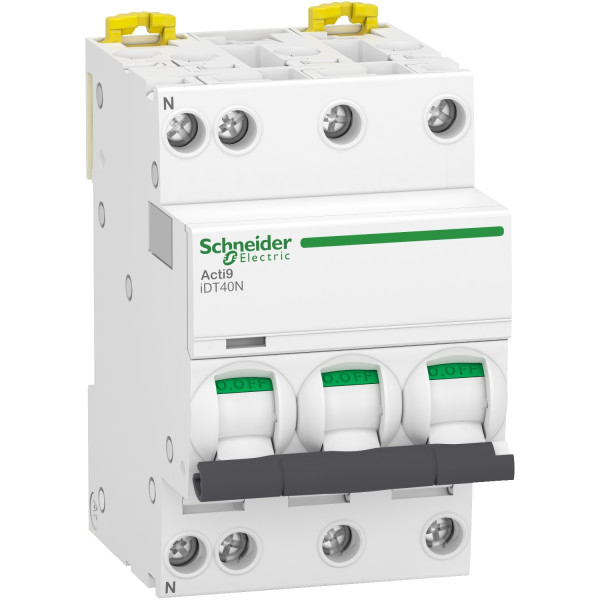

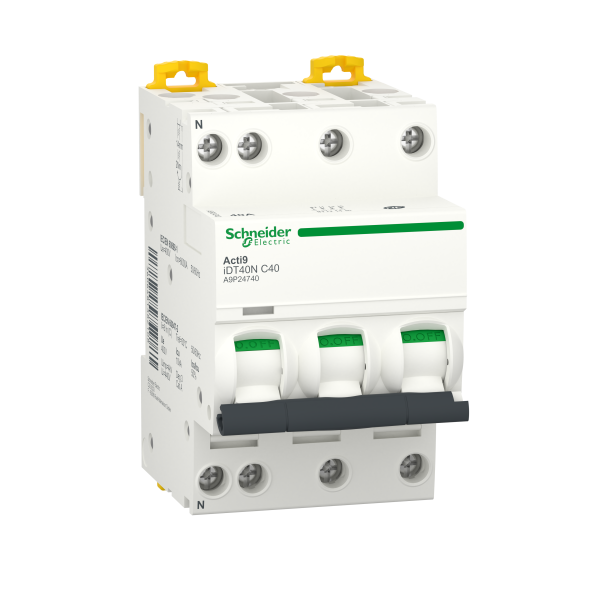

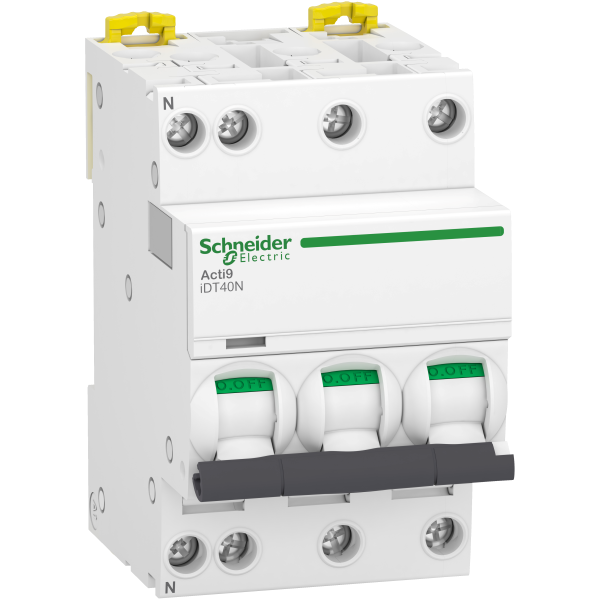

Disjoncteur Modulaire Acti9 iDT40N Schneider
Ce disjoncteur modulaire Acti9 iDT40N, de la marque Schneider Electric, assure la coupure automatique du courant en cas de défaillance électrique sur le réseau d’installation. Il permet ainsi de protéger le réseau de distribution contre les problèmes liés à l’électricité comme le court-circuit, la surintensité ou la surtension. Cet appareil possède un déclencheur magnétothermique de courbe C apte à couper le courant à une valeur de 6 à 10 kA. Ce disjoncteur modulaire est spécialement conçu pour le réseau d’installation triphasé avec neutre d’une intensité de 40 A, avec une tension assignée de 400 V. Son déclencheur propose un seuil de déclenchement de 5 à 10 fois la valeur de son calibre. Il peut être fixé directement sur le rail symétrique du coffret modulaire.
Les + du produit :
- Compatible avec des câbles souples et rigides
- Peut être associé avec les dispositifs de cadenassage
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40N
- Référence : SCHA9P24740
- Côtes d'encombrement : 85 x 74 x 54 mm
- Poids : 368 g
- Description de pôles : 3 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 40 A
- Tension assignée d'emploi : 400 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure : 6 à 10 kA
- Couleur : blanc
- Indice de protection :
- IP20
- IP40 avec boîtier modulaire
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 40 A |
| Tension assignée (ue) | 400 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 3 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 1 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
