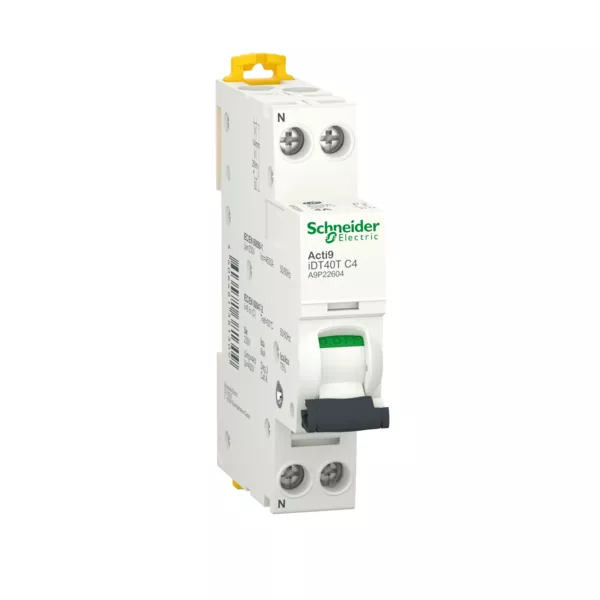

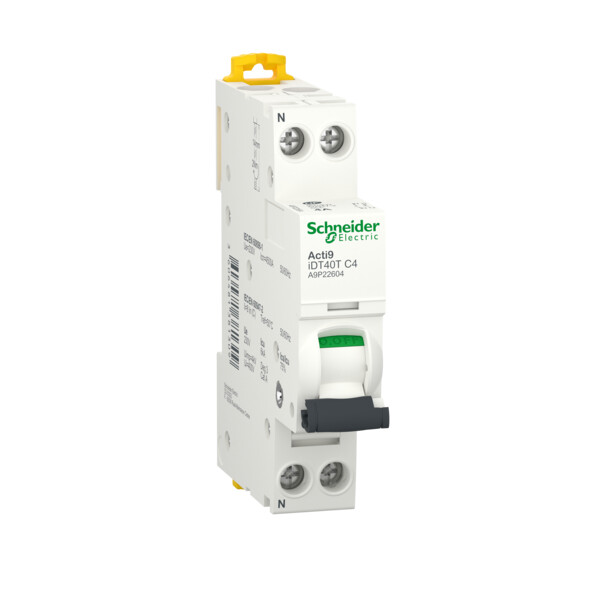

Disjoncteur modulaire 1 p+n 4 a courbe c 4500 a à 6 ka acti9 idt40t schneider
SCHA9P22604 - Schneider Electric
Référence : A9P22604
EAN : 3606481381309
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 63 point(s) de fidélité.
|
En stock Il y a 11 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Disjoncteur Modulaire Acti9 iDT40T Schneider
Ce disjoncteur modulaire Acti9 iDT40T, de la marque Schneider Electric, est utilisé dans la surveillance et la protection de réseau électrique. Il assure également le contrôle et la commande du circuit pendant les travaux d’intervention électrique. Cet appareil sert à sécuriser un circuit monophasé avec neutre de 4 A, avec une tension assignée de 230 V. Ce disjoncteur dispose d’un déclencheur magnétothermique de courbe C apte à couper et à sectionner automatiquement le courant en cas de court-circuit allant de 4500 à 6000 A. Il propose un seuil de déclenchement de 5 à 10 fois la valeur de son calibre. Cet appareil est à monter directement sur le rail symétrique du coffret modulaire.
Les + du produit :
- Commande manuelle par un maneton
- Doté d’un indicateur de marche/arrêt et d’une indication de déclenchement
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40T
- Référence : SCHA9P22604
- Côtes d'encombrement : 85 x 74 x 18 mm
- Poids : 120 g
- Description de pôles : 1 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 4 A
- Tension assignée d'emploi : 230 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure : 4,5 à 6 kA
- Couleur : blanc RAL9003
- Indice de protection :
- IP20
- IP40 avec boîtier modulaire
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 4 A |
| Tension assignée (ue) | 230 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 1 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 6 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
