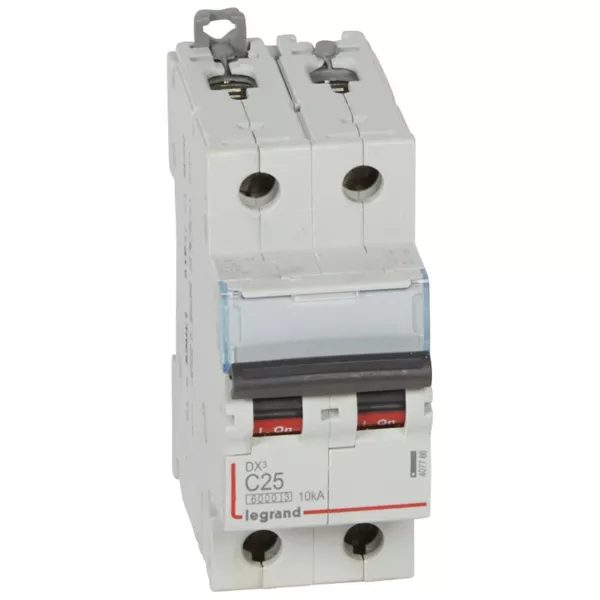

Disjoncteur bipolaire 2P 25A Legrand DX³ 6000 courbe C 10kA 230/400V 2 modules

Description

Le disjoncteur Legrand 407786 de la gamme DX³ 6000 assure la protection des circuits électriques bipolaires jusqu’à 25 A. Adapté aux tensions 230/400 V AC, il offre une courbe C pour protéger les circuits à courant d’appel modéré et un pouvoir de coupure de 10 kA, conforme à la norme NF EN 60898-1. Avec son format 2 modules, ses bornes à vis, une arrivée haute et un départ bas, ce disjoncteur est idéal pour les installations résidentielles, tertiaires et industrielles nécessitant fiabilité et compacité.

caractéristiques principales

calibre 25 a – courbe c

La courbe C convient aux circuits ayant un courant d’appel modéré (moteurs, éclairage, prises de courant), avec un seuil de déclenchement magnétique entre 5 et 10 fois l’intensité nominale.

pouvoir de coupure élevé : 10 ka

Avec un **pouvoir de coupure de 10 kA**, ce disjoncteur est adapté aux installations où le niveau de court-circuit est élevé, comme dans les bâtiments tertiaires ou les sites industriels.

2 pôles – arrivée haute, départ bas

Ce modèle est **bipolaire** (protège phase et neutre simultanément) avec un câblage simplifié grâce à ses **bornes à vis**, **arrivée par le haut**, **départ par le bas**. Le montage est compatible avec les peignes Legrand DX³.

avantages du produit

✔ Sécurité renforcée : protection fiable contre les surintensités et courts-circuits.
✔ Compact : format 2 modules pour un gain de place dans le tableau.
✔ Installation intuitive : bornes repérées, vis accessibles, câblage rapide.

applications

Le Legrand 407786 est recommandé pour la protection de :

• Lignes d’alimentation monophasées (chauffage, éclairage, machines)
• Tableaux divisionnaires résidentiels ou tertiaires
• Circuits d’équipements industriels spécifiques
• Locaux techniques nécessitant un pouvoir de coupure élevé

installation

1. Monter le disjoncteur sur rail DIN 35 mm.
2. Raccorder les conducteurs d’arrivée (phase + neutre) par le haut.
3. Connecter les câbles de charge en sortie basse.
4. Serrer les bornes à vis au couple recommandé.
5. Tester le déclenchement avant mise en service.

Les + du produit :

• Montage direct sur le rail DIN
• Doté d’un maneton de commande manuelle

Caractéristiques générales :

• Marque : Legrand
• Gamme : DX3 6000
• Référence : LEG407786
• Côtes d'encombrement : 94,8 x 77,8 x 35,6 mm
• Nombre de pôles : 2
• Nombre de modules : 2
• Courbe de déclenchement : C

Caractéristiques du produit :

• Tension assignée d’emploi : 230 à 400 V
• Fréquence : 50/60 Hz
• Courant nominal : 25 A
• Pouvoir de coupure : 10 kA
• Seuil de déclenchement : 7 x In
• Indice de protection : IP40
• Tenue aux chocs : IK02
• Température de fonctionnement : -25°C à +70°C
• Température de stockage : -40°C à +70°C
• Garantie : 2 ans
