Disjoncteur dx³ 6000-vis/vis-4p-400v~-20a-10ka-courbe d-départ tri-peigne hx³ trad 4p
LEG408118 - Legrand
Photo(s) non contractuelle(s)
Référence : 408118
EAN : 3245064081184
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 233 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 11-16 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

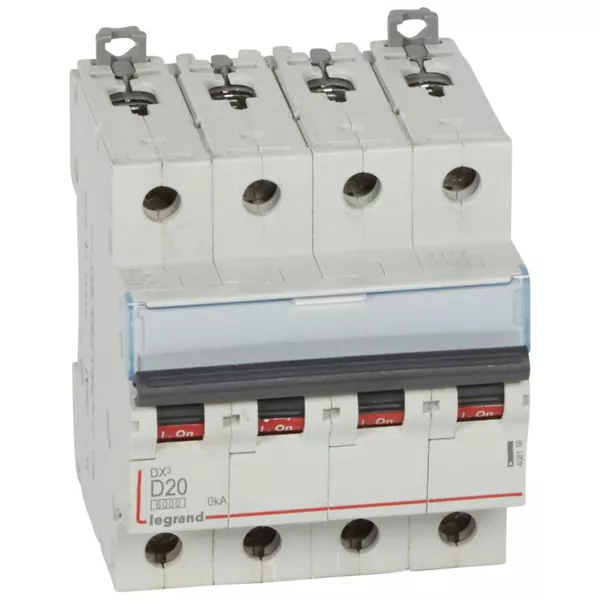

Disjoncteur dx³ 6000 Legrand
Ce disjoncteur DX36000, de la marque Legrand, sert généralement à protéger les installations et les appareils électriques contre les courts-circuits et les surintensités. Son déclencheur magnétique courbe D coupe automatiquement le courant et sectionne le circuit en cas de court-circuit ou à la détection de surcharge d’une valeur de 10 kA. Ce disjoncteur quadripolaire possède un calibre de 20 A, avec un seuil de déclenchement de 12,5 fois la valeur de son intensité nominale. Son raccordement se fait par bornes à vis.
Les + du produit :
- Compatible avec les peignes traditionnels
- Connexion vis/vis
Caractéristiques du produit :
Pour peigne HX³ traditionnel tétrapolaire réf 404 944/945 ou câblage traditionnel
- Vis/vis
- Nombre de modules : 4
- Intensité nominale : 20 A
- Tension assignée d’emploi : 400 V
- Fréquence : 50/60 Hz
- Courbe : D
- Seuil de déclenchement : 12,5 x In
- Pouvoir de coupure : 10 kA
- Degré de protection dans la zone des terminaux : IP 20
- Degré de protection des pièces restantes : IP 40
- Indice de protection contre les chocs mécaniques : IK 02
- Température ambiante de fonctionnement : - 25 °C à + 70 °C.
- Température ambiante de stockage : - 40 °C à + 70 °C.
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Largeur en nombre de modules | 4 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 4 |
| Nombre de pôles (total) | 4 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Type de tension | Ac |
| Tension assignée (ue) | 400 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 20 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Section de raccordement cable souple | 25 mm² |
| Section de raccordement cable rigide | 35 mm² |
| Tension d'isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
