Photo(s) non contractuelle(s)

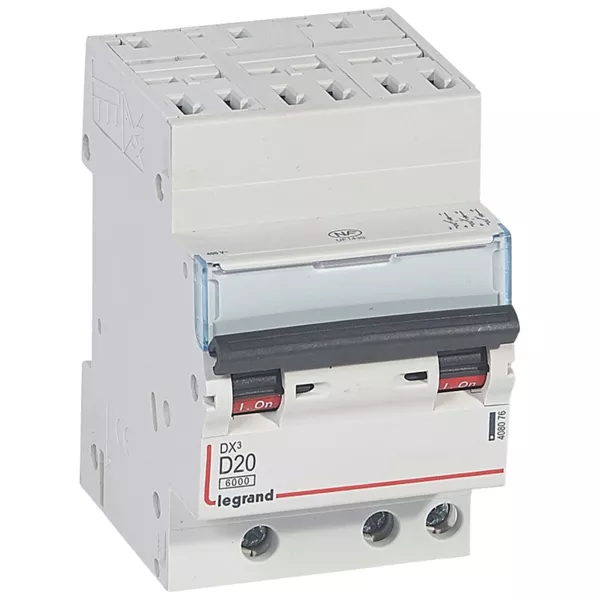

Disjoncteur dx³ 6000-auto/vis-3p-400v -20a-10ka-courbe d-départ tri-peigne hx³ opti 4p
108.01 € HT 129.61 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 259 points de fidélité en achetant ce produit
Description
Disjoncteur dx³ 6000-auto/vis-3p-400v -20a-10ka-courbe d-départ tri-peigne hx³ opti 4p Legrand
Le disjoncteur dx³ 6000-auto/vis-3p-400v -20a-10ka-courbe d-départ tri-peigne hx³ opti 4p de Legrand est un dispositif de protection électrique de haute qualité conçu pour les installations triphasées. Ce disjoncteur est idéal pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité et la fiabilité de votre installation électrique. Avec une capacité de coupure de 10 kA et une courbe de déclenchement de type D, ce disjoncteur est particulièrement adapté aux applications industrielles et commerciales où les courants d'appel sont élevés.
Les + du Produit :
- Protection efficace contre les surcharges et les courts-circuits
- Installation facile grâce à la technologie auto/vis
- Adapté aux applications industrielles avec courants d'appel élevés
- Compatibilité avec les peignes HX³ Opti 4P pour une distribution électrique optimisée
- Fiabilité et durabilité assurées par la marque Legrand
Caractéristiques du Produit :
- Type de produit : Disjoncteur
- Marque : Legrand
- Référence : LEG408076
- Nombre de pôles : 3P
- Tension nominale : 400V
- Courant nominal : 20A
- Capacité de coupure : 10 kA
- Courbe de déclenchement : D
- Type de connexion : Auto/vis
- Compatibilité : Peigne HX³ Opti 4P
Pour utiliser le disjoncteur dx³ 6000-auto/vis-3p-400v -20a-10ka-courbe d-départ tri-peigne hx³ opti 4p, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute intervention.
- Installez le disjoncteur sur le rail DIN de votre tableau électrique.
- Connectez les câbles d'alimentation aux bornes du disjoncteur en utilisant la technologie auto/vis pour une connexion sécurisée.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur dx³ 6000-auto/vis-3p-400v -20a-10ka-courbe d-départ tri-peigne hx³ opti 4p, il est recommandé de :
- Effectuer des vérifications régulières des connexions pour s'assurer qu'elles restent bien serrées.
- Utiliser des équipements de protection individuelle (EPI) lors de l'installation et de la maintenance.
- Consulter un électricien professionnel pour toute installation ou modification complexe.
- Suivre les normes et réglementations locales en matière de sécurité électrique.
Schneider Electric
SCHA9F77210
Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
25.24 € HT 30.29 € TTC
Legrand
LEG407790
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ
5,0 (1)
En stock
1 produit(s) disponible(s)
40.08 € HT 48.10 € TTC
Schneider Electric
SCHA9F77206
Disjoncteur 2P 6 A Courbe C Acti9 iC60N Schneider
En stock
12 produit(s) disponible(s)
14.08 € HT 16.90 € TTC
Schneider Electric
SCHA9N18375
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA
En stock
2 produit(s) disponible(s)
417.69 € HT 501.23 € TTC
Schneider Electric
SCHA9F77316
Disjoncteur 3P 16 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
65.99 € HT 79.19 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
12 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9N18373
Disjoncteur Blanc 4P C120 Acti9 Schneider Electric - 80 A - courbe C - 10 kA
En stock
2 produit(s) disponible(s)
358.79 € HT 430.55 € TTC
Schneider Electric
SCHA9F75216
Disjoncteur 2P 16 A Courbe D Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
15.42 € HT 18.50 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
En stock
7 produit(s) disponible(s)
49.92 € HT 59.90 € TTC
Schneider Electric
SCHA9F75463
Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
77.50 € HT 93.00 € TTC
Schneider Electric
SCHA9F74201
Disjoncteur 2P 1 A Courbe C Acti9 iC60N Schneider
En stock
4 produit(s) disponible(s)
22.44 € HT 26.93 € TTC
Schneider Electric
SCHA9F75220
Acti9, iC60N disjoncteur 2P 20A courbe D
En stock
14 produit(s) disponible(s)
14.92 € HT 17.90 € TTC
Schneider Electric
SCHA9F75425
Disjoncteur 4P 25 A Courbe D Acti9 iC60N Schneider
En stock
7 produit(s) disponible(s)
34.07 € HT 40.88 € TTC
Schneider Electric
SCHA9F77450
Disjoncteur 4P 50A Courbe C – Schneider Acti9 iC60N A9F77450, 400VCA, 6000A (10kA)
En stock
5 produit(s) disponible(s)
162.50 € HT 195.00 € TTC
107.33 € HT 128.80 € TTC
Schneider Electric
SCHA9N18377
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 125 A - Courbe C - 10 kA
En stock
1 produit(s) disponible(s)
508.81 € HT 610.57 € TTC
Legrand
LEG407784
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -16a-10ka - courbe c - protect départ
En stock
4 produit(s) disponible(s)
26.65 € HT 31.98 € TTC
Legrand
LEG091656
Socle saillie étanche Legrand Plexo 20 A - 3P+T -IP55-IK08- à volet - 84x77 - gris
4,6 (5)
Offre limitée
54 produit(s) disponible(s)
34.81 € HT 41.77 € TTC
28.82 € HT 34.58 € TTC
Legrand
LEG406775
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 20A - courbe C
4,9 (49)
Offre limitée
1318 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Legrand
LEG001924
Tableau électrique Legrand Plexo étanche 18 modules avec embouts à perf. directe - IP 65 - IK 09 - GRIS
En stock
14 produit(s) disponible(s)
65.42 € HT 78.50 € TTC
Schneider Electric
SCHA9R11440
Interrupteur Différentiel 4P 40 A 30 mA Type AC Acti9 iiD Schneider
5,0 (6)
Offre limitée
5 produit(s) disponible(s)
54.08 € HT 64.90 € TTC
44.08 € HT 52.90 € TTC
Caractéristiques techniques
| Largeur en nombre de modules | 3 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 3 |
| Nombre de pôles (total) | 3 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
| Pôle neutre sectionné simultanément | Non |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Type de tension | Ac |
| Tension assignée (ue) | 400 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 20 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Tension d'isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
Documents et notices
