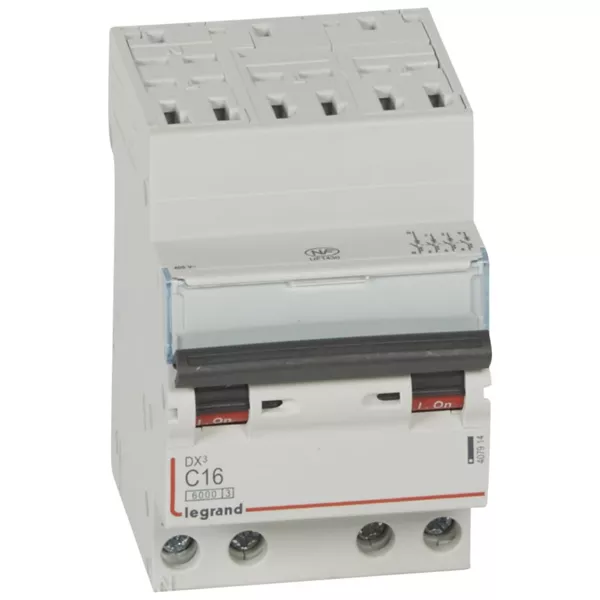

Disjoncteur dx³ 6000 -auto/vis- 4p- 400v~-16a-10ka-courbec-départ-peigne hx³ opti 4p
LEG407914 - Legrand
Photo(s) non contractuelle(s)
Référence : 407914
EAN : 3245064079143
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 134 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 11-16 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Disjoncteur 4 P 16 A Courbe C 10 kA DX36000 Legrand
Ce disjoncteur DX36000, de la marque Legrand, met les installations à l’abri des courts-circuits. Il sert à couper automatiquement le courant en cas de défaillance électrique excédant la valeur de 6 kA. Cet appareil permet également de protéger les équipements électrodomestiques contre les risques d’endommagements causés par les surcharges ou les surintensités. Ce disjoncteur quadripolaire possède un calibre de 16 A pouvant protéger un réseau de distribution triphasé avec neutre d’une tension allant jusqu’à 400 V. Il est aussi doté d’un déclencheur magnétique courbe C apte à se déclencher en présence de court-circuit, avec un seuil de 5 à 10 fois la valeur de son intensité nominale. Il est compatible avec les peignes de raccordement HX3 optimisé tétrapolaire.
Les + du produit :
- Connexion auto/vis : arrivée haute automatique et départ bas à vis
- Peut être monté dans toute position : vertical, horizontal, à l’envers ou sur le côté
Caractéristiques générales :
- Tétrapolaires 400 V~
- Pour peigne HX³ optimisé tétrapolaire réf. 405 200/201/202/210
Caractéristiques du produit :
- Auto/vis
- Nombre de modules : 3
- Intensité nominale : 16 A
- Tension nominale : 400 V
- Fréquence : 50 Hz
- Courbe : C
- Seuil de déclenchement : 5 à 10 x In
- Pouvoir de coupure :
- Icn : 6 kA
- Icu : 10 kA
- Protection des bornes contre les contacts directs : IP20
- Protection de la face avant contre les contacts directs : IP40
- Protection contre les chocs mécaniques IK02
- Température de fonctionnement : - 25 °C à + 70 °C
- Température de stockage : - 40 °C à + 70 °C
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Largeur en nombre de modules | 3 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 3 |
| Nombre de pôles (total) | 4 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Classe de limitation d'énergie (i²t) | 3 |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Type de tension | Ac |
| Tension assignée (ue) | 400 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 16 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Tension d'isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
