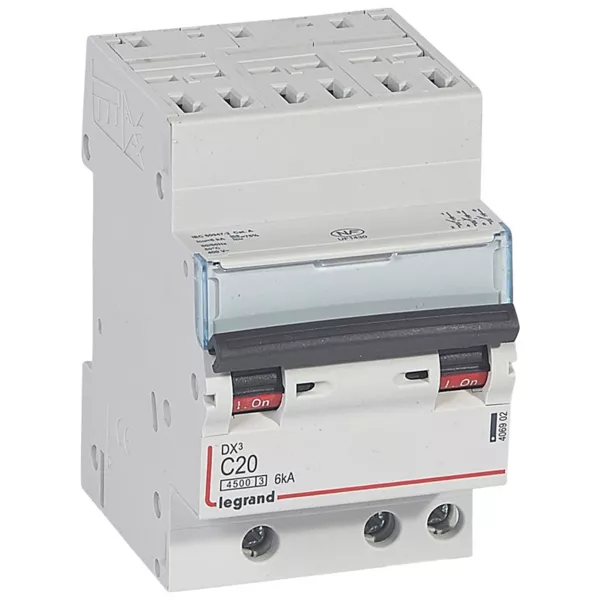

Disjoncteur 3P 20A Legrand Dnx³ 4500 6kA courbe C Auto/Vis 400V

Description

Disjoncteur Legrand 406902 – DX³ 4500 – 3P – 20 A – courbe C – 400 V – 6 kA – 3 modules – arrivée auto / sortie vis

Le disjoncteur Legrand 406902 de la gamme DX³ 4500 est conçu pour la protection des circuits triphasés jusqu’à 20 A sous 400 V. Avec une courbe C, il tolère les courants d’appel modérés tout en assurant un déclenchement rapide en cas de court-circuit. Son pouvoir de coupure de 6 kA garantit une protection fiable. Ce modèle 3 pôles se distingue par une arrivée haute avec bornes automatiques et une sortie basse à vis, pour une installation rapide et sécurisée. Format 3 modules.

caractéristiques principales

disjoncteur tripolaire – 3p – 20 a – courbe c

Ce modèle 3 pôles coupe simultanément les 3 phases. Le calibre **20 A** est idéal pour protéger des circuits de puissance moyenne (chauffage, petits moteurs…). La **courbe C** permet de supporter des appels de courant jusqu’à 5 à 10 fois l’intensité nominale, convenant aux charges classiques.

pouvoir de coupure 6 ka – sécurité renforcée

Avec un **pouvoir de coupure de 6 kA**, il est conforme à la norme **NF EN 60898-1**, garantissant une protection contre les courts-circuits dans les environnements résidentiels et tertiaires.

bornes différenciées : arrivée auto / sortie vis

La connexion s’effectue par :

• Arrivée haute par bornes automatiques : gain de temps et fiabilité de serrage
• Sortie basse par bornes à vis : pour raccordement souple ou rigide

Ce système hybride facilite l’installation et la maintenance.

avantages du produit

✔ Triphasé fiable : 3 pôles – 20 A – 400 V
✔ Connexion rapide : bornes auto en entrée
✔ Format modulaire : 3 modules – rail DIN
✔ Sécurité optimale : déclenchement rapide en défaut

applications

Le disjoncteur Legrand 406902 est recommandé pour :

• Circuits triphasés dans les installations tertiaires
• Protection de moteurs, ventilateurs, compresseurs
• Groupes de prises triphasées
• Petits tableaux divisionnaires

installation

1. Monter le disjoncteur sur un rail DIN dans le tableau
2. Connecter les 3 phases en arrivée via les bornes automatiques
3. Raccorder les départs sur les bornes à vis
4. Vérifier le serrage et la conformité du câblage
5. Tester le déclenchement avec la manette frontale

Les + du produit :

• Reçoit les auxiliaires et accessoires DX³
• Bornes protégées contre le toucher IP20, appareil câblé
• Connexion simple, rapide et sans erreur grâce aux bornes automatiques et à l'alimentation par peigne
• Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé
• Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge
• Pour peigne HX³ optimisé tétrapolaire réf. 405 200/201/202/210

Caractéristiques générales :

• Marque : Legrand
• Gamme : DX³ 4500
• Référence : LEG406902
• Côtes d'encombrement : 88,9 x 71,8 x 53,4 mm
• Description des pôles : 3P
• Nombre de modules : 3
• Courbe de déclenchement : C

Caractéristiques du produit :

• Tension nominale : 400 V
• Fréquence : 50 Hz
• Intensité : 20 A
• Pouvoir de coupure :
  • Icn : 4500 A selon la norme EN 60898-1
  • Icu : 6 kA selon la norme EN 60947-2
• Seuil de déclenchement : 5 à 10 x In
• Matière : polyamide et P.B.T.
• Indice de protection :
  • Bornes : IP20
  • Face avant : IP40
• Tenue aux chocs : IK02
• Température d’utilisation : -25°C à +70°C
• Température de stockage : -40°C à +70°C
• Garantie : 2 ans
