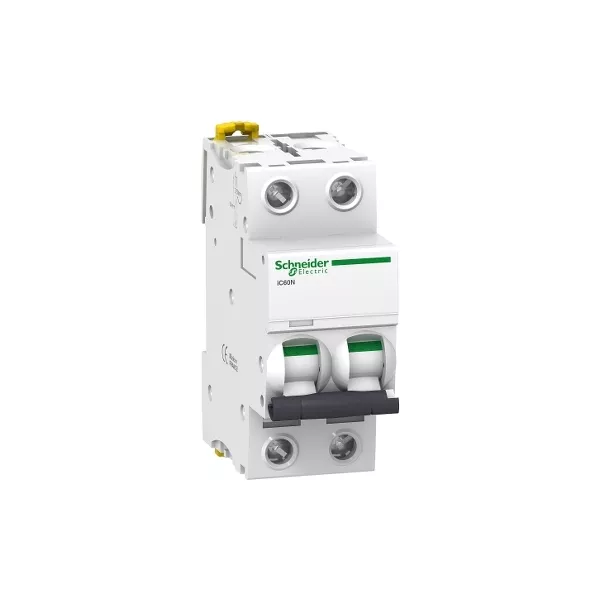

Disjoncteur 2P 6A Schneider Acti9 IC60N 10kA courbe C 2 modules

Description

Disjoncteur bipolaire 2P 6A Courbe C

Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est un dispositif de commande permettant la gestion du courant dans un local. L’ouverture et la fermeture du circuit se font par le maneton de commande. Ce dispositif assure également la protection de l’installation contre les problèmes électriques comme le court-circuit en coupant automatiquement le courant à chaque détection de défaillance. Ce disjoncteur possède un mécanisme de déclenchement thermique magnétique avec un pouvoir de coupure de 6000 A. Il est essentiellement utilisé dans les réseaux d’installation monophasée sans neutre, avec un courant assigné de 6A.

Les caractéristiques techniques

• Application Distribution
• Gamme Acti9
• Nom du produit Acti9 iC60
• Type de produit ou équipement Disjoncteur miniature
• Nom de l'appareil IC60N
• Description des pôles 2P
• Nombre de pôles protégés 2
• In courant assigné d'emploi 6 A
• Type de réseau CA CC
• Type de déclencheur Thermique-magnétique
• Courbe de déclenchement C
• Pouvoir de coupure
  • 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
  • 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
  • 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • 6 kA Icu à 440 V CA 50/60 Hzse conformer à EN/CEI 60947-2
  • 36 kA Icu à 100…133 V CA 50/60 Hzse conformer à EN/CEI 60947-2
• Catégorie d'emploi
  • Catégorie A se conformer à EN 60947-2
  • Catégorie A se conformer à CEI 60947-2
• Aptitude au sectionnement
  • Oui se conformer à EN 60898-1
  • Oui se conformer à EN 60947-2
  • Oui se conformer à CEI 60898-1
  • Oui se conformer à CEI 60947-2
• Normes
  • EN 60898-1
  • CEI 60898-1
  • EN 60947-2
  • CEI 60947-2
• Complémentaires
• Fréquence du réseau 50/60 Hz
• Classe de limitation
  • 3 se conformer à EN 60898-1
  • 3 se conformer à CEI 60898-1
• [Ui] tension d'isolement
  • 500 V CA 50/60 Hz se conformer à EN 60947-2
  • 500 V CA 50/60 Hz se conformer à CEI 60947-2
• [Uimp] tension assignée de tenue aux chocs
  • 6 kV se conformer à EN 60947-2
  • 6 kV se conformer à CEI 60947-2
• Coupure pleinement apparente Oui
• Type de commande Par maneton
• Indication de tension Signalisation de déclenchement
• Mode d'installation Fixe
• Support de montage Rail DIN
• Compatibilité des répartiteur, peigne, jeu de barres Haut ou bas : oui
• Pas de 9 mm 4
• Hauteur 85 mm
• Largeur 36 mm
• Profondeur 78,5 mm
• Poids du produit 0,25 kg
• Couleur Blanc
• Endurance mécanique 20000 cycle
• Durée de vie électrique 10000 cycle
• Mode de raccordement
• Terminal simple (haut ou bas) 1…25 mm² rigide
• Terminal simple (haut ou bas) 1…16 mm² souple
• Longueur de dénudage des fils 14 mm pour haut ou bas connexion
• Couple de serrage 2 N.m haut ou bas
• Protection différentielle Bloc séparé
• Degré de protection IP IP20 se conformer à CEI 60529
• IP20 se conformer à EN 60529
• Catégorie de surtension IV
• Tropicalisation 2 se conformer à CEI 60068-1
• Garantie 18 months

Marquage CE et certification NF

Cette référence européenne, identifiée par le marquage CE, respecte les exigences imposées par les Directives Européennes pour les produits électriques commercialisés au sein de l'Union Européenne. Elle garantit ainsi la conformité du produit en matière de sécurité et de qualité selon les normes européennes.

En France, une certification volontaire supplémentaire, le label NF, est délivrée par l'AFNOR (Association française de normalisation). Les produits disposant à la fois du marquage CE et du label NF partagent les mêmes caractéristiques techniques que ceux uniquement marqués CE.

Différences entre références européennes et françaises

• Référence européenne (CE) : A9F74206
• Référence française (NF) : A9F77206

Les références européennes sont compatibles avec les versions françaises et présentent des spécifications identiques, notamment en termes de performance et de fiabilité. Leur avantage réside dans leur prix généralement plus bas, car elles ne portent pas le label NF, ce qui réduit les coûts de certification.
