Disjoncteur dx³ 10000-vis/vis-2p-230/400v~-2a-16ka-courbe c-protect départ

Photo(s) non contractuelle(s)

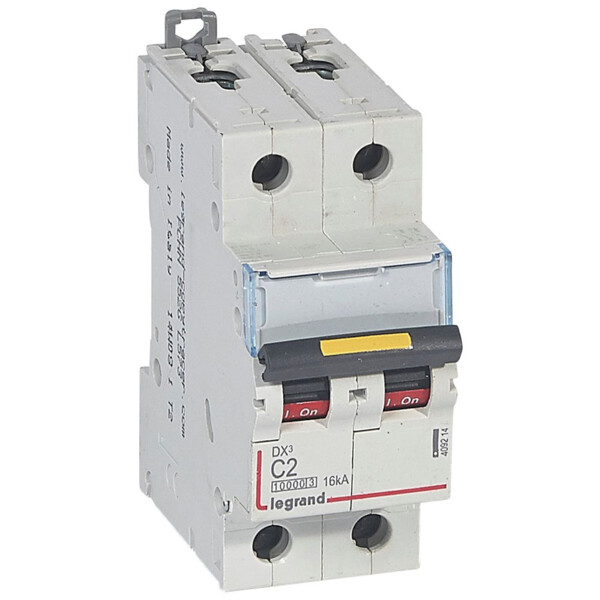

Disjoncteur dx³ 10000-vis/vis-2p-230/400v~-2a-16ka-courbe c-protect départ

135,0667 € HT 162,08 € TTC

Marque Legrand

Référence 409214

EAN 3245064092142

Commande min. 1

En stock - Il y a 8 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Description

Disjoncteur Haute Performance Legrand 16kA Courbe C

Le disjoncteur haute performance Legrand est conçu pour offrir une protection fiable et efficace dans les installations électriques résidentielles et commerciales. Avec une capacité de coupure de 16 kA et une courbe de déclenchement de type C, ce disjoncteur est idéal pour les circuits avec des charges inductives modérées, telles que les moteurs et les transformateurs. Sa conception robuste et ses bornes à vis garantissent une connexion sécurisée et durable, assurant une protection optimale contre les surcharges et les courts-circuits.

Les + du Produit :

  • Protection fiable avec une capacité de coupure élevée de 16 kA.
  • Courbe C adaptée aux charges inductives modérées.
  • Installation facile grâce aux bornes à vis robustes.
  • Conception durable pour une longue durée de vie.
  • Compatibilité avec les systèmes électriques 230/400V~.

Caractéristiques du Produit :

- Type de produit : Disjoncteur
- Marque : Legrand
- Nombre de pôles : 2
- Tension nominale : 230/400V~
- Courant nominal : 2A
- Capacité de coupure : 16 kA
- Courbe de déclenchement : C
- Type de connexion : Vis/Vis

Utilisation :

Pour installer le disjoncteur, assurez-vous que l'alimentation électrique est coupée. Fixez le disjoncteur sur le rail DIN du tableau électrique. Connectez les câbles d'alimentation et de charge aux bornes à vis, en veillant à bien serrer pour éviter tout mauvais contact. Une fois installé, rétablissez l'alimentation et vérifiez le bon fonctionnement du disjoncteur.

Recommandations

Pour une utilisation optimale, il est recommandé de vérifier régulièrement le serrage des connexions et de tester le disjoncteur pour s'assurer de son bon fonctionnement. En cas de déclenchement fréquent, il est conseillé de vérifier la charge du circuit pour identifier et corriger toute surcharge potentielle.

FAQ

1. Quelle est la capacité de coupure de ce disjoncteur ?

La capacité de coupure de ce disjoncteur est de 16 kA.

2. À quoi sert la courbe C sur ce disjoncteur ?

La courbe C est conçue pour les circuits avec des charges inductives modérées, comme les moteurs, offrant une protection adaptée contre les surcharges et les courts-circuits.

3. Ce disjoncteur est-il compatible avec les systèmes électriques domestiques ?

Oui, il est compatible avec les systèmes électriques de 230/400V~, couramment utilisés dans les installations résidentielles et commerciales.

4. Comment installer ce disjoncteur ?

Il doit être installé sur un rail DIN dans le tableau électrique, avec les câbles d'alimentation et de charge connectés aux bornes à vis.

5. Que faire si le disjoncteur se déclenche fréquemment ?

Vérifiez la charge du circuit pour identifier toute surcharge potentielle et assurez-vous que les connexions sont bien serrées.

6. Quelle est la tension nominale de ce disjoncteur ?

La tension nominale de ce disjoncteur est de 230/400V~.
