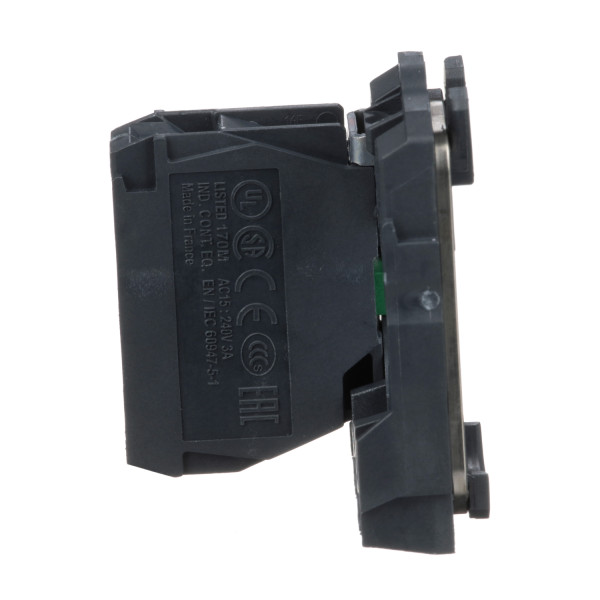

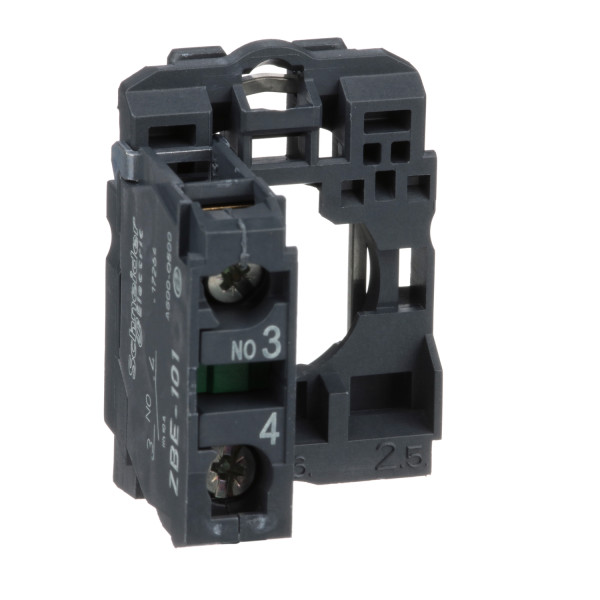

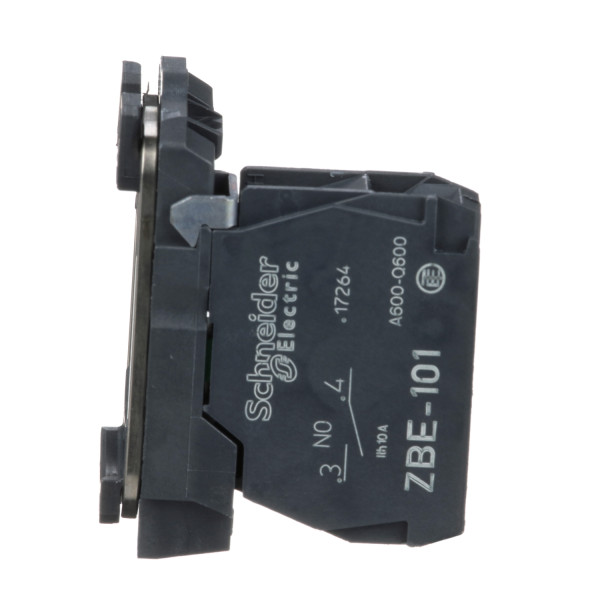

Harmony corps de bouton - ø22 - 1f
5.22 € TTC
Marque : Schneider Electric
Référence : ZB5AZ101
EAN : 3389110924398
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : ZB5AZ101
EAN : 3389110924398
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 10 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique ZB5AZ101
- Gamme de produits : Harmony XB5
- Type de produit ou de composant : Corps à contact complet
- Nom abrégé d'appareil : ZB5
- Matière de l'embase de fixation : Plastique
- Vente par quantité indivisible : 1
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Mode de raccordement : Conformément à EN 60947-1 / Conformément à EN 60947-1
- Largeur hors tout cao : 30 mm
- Hauteur hors tout cao : 42 mm
- Profondeur hors tout cao : 32 mm
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.021 kg
- Information complémentaire : Avec corps/embase de montage
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans ouverture positive
- Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 2.3 N (état électrique modifié par ''F'')
- Durée de vie mécanique : 5000000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Ancien produit : Telemecanique ZB5AZ101
Référence Schneider Electric ZB5AZ101 / SCHZB5AZ101
Caractéristiques techniques du produit :
Bloc de contact auxiliaire | |
---|---|
Mode de pose | Autre |
Modèle | Intégrable |
Douille | Sans |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Finition du raccordement électrique | Raccordement à vis |
Nombre de contacts en tant que contacts à fermeture | 1 |
Nombre d'interrupteurs de signal d'erreur | 0 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
