Harmony bouton-poussoir bleu ø22 - à impulsion affleurant - 1f

SCHXB4BA61 - Schneider Electric

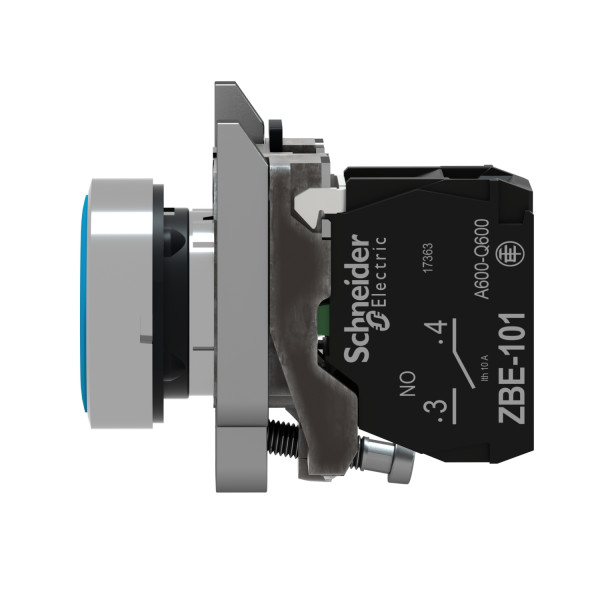

Harmony bouton-poussoir bleu Ø22 - à impulsion affleurant - 1F zoom

Photo(s) non contractuelle(s)
11.93 € TTC
Marque : Schneider Electric
Référence : XB4BA61
EAN : 3389110118438
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 23 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock disponible En stock
Il y a 10 produit(s) disponible(s)

Délais de livraison
Expédition sous 24-72h
Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !




Produits approchants






Les clients qui ont acheté ce produit ont aussi acheté






Descriptif

Caractéristiques principales :
  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Bouton-poussoir complet
  • Nom abrégé d'appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l'embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Rappel à ressort
  • Profil de l'unité de commande : Bleu affleurant non marqué
  • Description des contacts : 1 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
  • Hauteur : 47 mm
  • Largeur : 30 mm
  • Profondeur : 52 mm
  • Description des bornes iso n°1 : (13-14)NO
  • Masse du produit : 0,08 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXB4BA61 (Schneider-Electric)

Ancien produit : Telemecanique XB4BA61

Référence Schneider Electric XB4BA61 / SCHXB4BA61



Caractéristiques techniques du produit :


Bouton complet
Diamètre de trou 22,5 mm
Couleur du bouton Bleu
Adapté à l'éclairage Non
Nombre de postes de commande 1
À rappel Oui
Type de bouton Plat
Couleur de bague frontale Chrome
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip66
Matériau de la bague frontale Métal
Avec bague frontale Oui
Type de lentille Rond
Fonction de commutation encliquetable Non
Nombre de contacts en tant que contacts à fermeture 1
Degré de protection (nema) 13
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant qu'inverseurs 0
