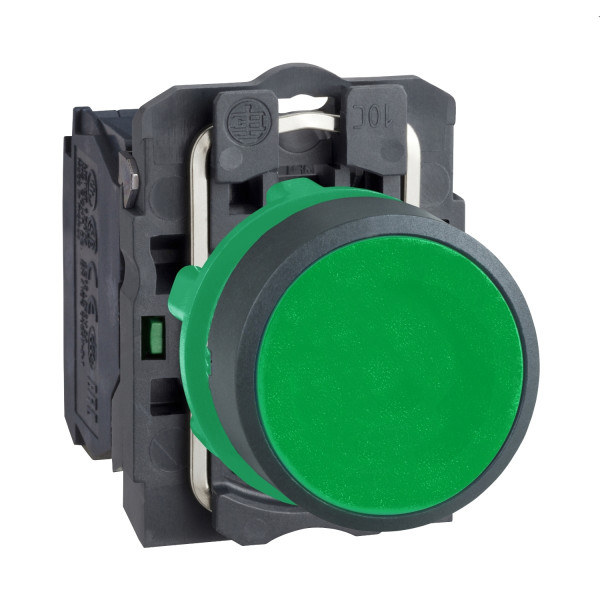

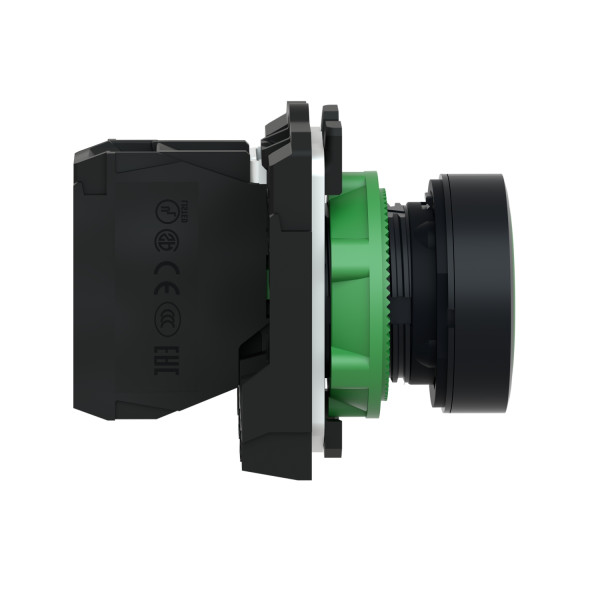

Harmony bouton-poussoir vert ø22 - à impulsion affleurant - 1f

SCHXB5AA31 - Schneider Electric


Harmony bouton-poussoir vert Ø22 - à impulsion affleurant - 1F zoom

Photo(s) non contractuelle(s)
10.14 € TTC
Marque : Schneider Electric
Référence : XB5AA31
EAN : 3389110903409
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 20 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock disponible En stock
Il y a 1 produit(s) disponible(s)

Délais de livraison
Expédition sous 24-72h
Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !




Produits approchants






Les clients qui ont acheté ce produit ont aussi acheté






Descriptif

Caractéristiques principales :
  • Gamme de produits : Harmony XB5
  • Type de produit ou de composant : Bouton-poussoir complet
  • Nom abrégé d'appareil : XB5
  • Matériau de la collerette : Plastique
  • Matière de l'embase de fixation : Plastique
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Rappel à ressort
  • Profil de l'unité de commande : Vert affleurant non marqué
  • Description des contacts : 1 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
  • Hauteur : 42 mm
  • Largeur : 30 mm
  • Profondeur : 52 mm

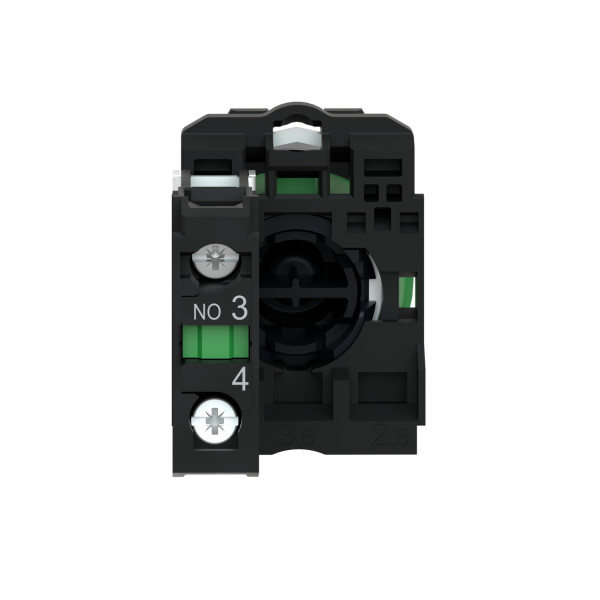

  • Description des bornes iso n°1 : (13-14)NO
  • Masse du produit : 0.037 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXB5AA31 (Schneider-Electric)

Ancien produit : Telemecanique XB5AA31

Référence Schneider Electric XB5AA31 / SCHXB5AA31



Caractéristiques techniques du produit :


Bouton complet
Diamètre de trou 22,5 mm
Couleur du bouton Vert
Adapté à l'éclairage Non
Nombre de postes de commande 1
À rappel Oui
Type de bouton Plat
Couleur de bague frontale Noir
Avec bague frontale Oui
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip66
Matériau de la bague frontale Plastique
Type de lentille Rond
Fonction de commutation encliquetable Non
Nombre de contacts en tant que contacts à fermeture 1
Degré de protection (nema) 4x
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant qu'inverseurs 0
