Coffret de distribution xl³ 125 - 4 rangées de 18 modules
LEG401614 - Legrand
Photo(s) non contractuelle(s)
170.38 € TTC
Marque : Legrand
Référence : 401614
EAN : 3245064016148
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 401614
EAN : 3245064016148
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 340 point(s) de fidélité.
|
En stock Il y a 2 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
DocumentationRéception(s) à venir
|
19/06/2024 Quantité : +5 |
Produits associés
|
|
Produits approchants
|
|
|
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
|
Descriptif
Coffret de distribution xl³ 125 Legrand
Ce coffret de distribution XL3 125, de la marque Legrand, est un accessoire d’installation utilisé dans la centralisation et la répartition de circuits électriques d’un local. Il sert aussi à regrouper les appareils de protection, les dispositifs de commande, et les mécanismes de contrôle. Il est équipé de 4 rangées pouvant accueillir, horizontalement, les appareillages électriques jusqu’à 18 modules. Ce coffret de distribution est idéal pour le montage d’un tableau de répartition de 125 A sur une tension allant jusqu’à 400 V.
Les + du produit :
- Coffret totalement réversible (châssis, coffret, porte)
- Large entraxe de 150 mm entre les rails
Caractéristiques générales :
Coffrets 18 modules
- Capacité 18 modules par rangée
- Blanc RAL 9003
- Coffrets totalement réversibles (châssis, coffret, porte)
- Livrés avec :
- châssis extractible et pivotant (équipé de rails)
- rails symétrique 2 positions (pour intégrer des produits modulaires, ou un DPX³ 160). Les rails peuvent être démontés individuellement sans outil
- entrées de câbles (haut et bas) démontables sans outil
- plastrons 1/4 de tour amovibles par rangée avec porte-étiquette pour repérage des circuits
- bornier de terre à connexion automatique (démontable sans outil) et planche étiquette adhésive pour l’identification des circuits (marquage par module)
- Entraxe entre rails de 150 mm
- Peut être équipé avec des plaques perforées ou pleines pour monter des produits non modulaires (2, 3 ou 4 rangées seulement)

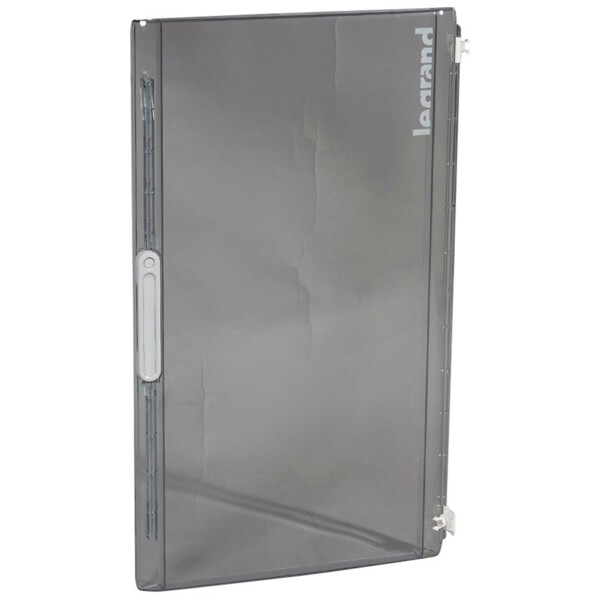

- Portes à commander séparément
Caractéristiques du produit :
- Nombre de rangées : 4
- Nombre de modules : 72
- Hauteur : 750 mm
- Largeur : 450 mm
- Profondeur : 128 mm
- Courant maxi admissible : 125 A
- Tension d'emploi assignée : 400V AC - 50/60 Hz
- Intensité de court-circuit : 10 kA
- Indice de protection :
- IP30 - IK08 sans porte
- IP40 - IK09 avec porte
- Caractéristiques matières
- Boîte, capot, plastron, support de borniers, plaque d'ajour: polystyrène renforcé choc.
- Supports de rail, pivot-verrou, vis, capot, ¼ de tour: polycarbonate chargé de fibre de verre.
- Porte, charnière, porte-repère, tringle, entraîneur: polycarbonate.
- Rails et montants métalliques : acier galvanisé.
- Température de stockage : -20°C à +70°C
- Température d'utilisation : -5°C à +40°C
Caractéristiques e-catalogue LEGRAND
Référence Legrand 401614 / LEG401614
Caractéristiques techniques du produit :
| Coffret de distribution | |
|---|---|
| Finition du couvercle | Avec échancrure |
| Largeur en nombre de modules | 18 |
| Matériau du boîtier/corps | Plastique |
| Finition cem | Non |
| Rail din | Oui |
| Mode de pose | Saillie |
| Hauteur | 750 mm |
| Profondeur | 128 mm |
| Largeur | 450 mm |
| Indice de protection (ip) | Ip30 |
| Numéro ral | 9003 |
| Couvercle/porte transparent(e) | Non |
| Avec serrure | Oui |
| Type de capot | Optionnel |
| Profondeur intérieure | 128 mm |
| Couleur | Blanc |
| Nombre de rangées | 4 |
| Avec cadre/support de montage | Non |
| Possibilité de montage en saillie | Oui |
