Coffret de distribution Legrand xl³ 125 - 2 rangées de 18 modules - Legrand - 401612

Photo(s) non contractuelle(s)

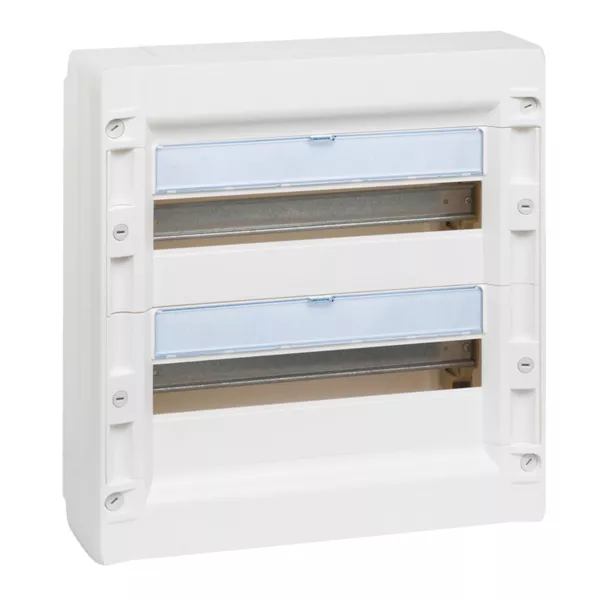

Coffret de distribution Legrand xl³ 125 - 2 rangées de 18 modules

70,75 € HT 84,90 € TTC

J'ai vu ce produit moins cher ailleurs

Marque Legrand

Référence 401612

EAN 3245064016124

Commande min. 1

En stock - Il y a 5 produits disponibles - Expédiés sous 24 à 72 heures

Livraison gratuite dès 180 € d'achat

Jusqu'à 169 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

Description

Coffret de Distribution 2 Rangées de 18 Modules XL3125 Legrand

Ce coffret de distribution XL³125, de la marque Legrand, est un accessoire permettant de regrouper tous les dispositifs de commande et de protection d’une installation électrique. Il a pour rôle d’abriter ces appareils dans le but de les protéger contre les aléas extérieurs pouvant porter atteinte à leur fonctionnement. Il est doté de 2 rangées à 18 modules, équipées de rail DIN, pour permettre le montage des équipements modulaires. Ce coffret possède également des entrées de câbles démontables facilitant l’admission sans outils des différents fils et gaines de conduits. Cet accessoire est adapté pour le montage de tableau de distribution de 90 A, avec une tension de 400 V.

Les + du produit :

  • Livré avec un châssis réversible et pivotable
  • Montage en saillie

Caractéristiques générales :

Coffrets 18 modules

  • Capacité 18 modules par rangée
  • Coffrets totalement réversibles (châssis, coffret, porte)
  • Livrés avec :
    • châssis extractible et pivotant (équipé de rails)
    • rails symétrique 2 positions (pour intégrer des produits modulaires, ou un DPX³ 160). Les rails peuvent être démontés individuellement sans outil
    • entrées de câbles (haut et bas) démontables sans outil

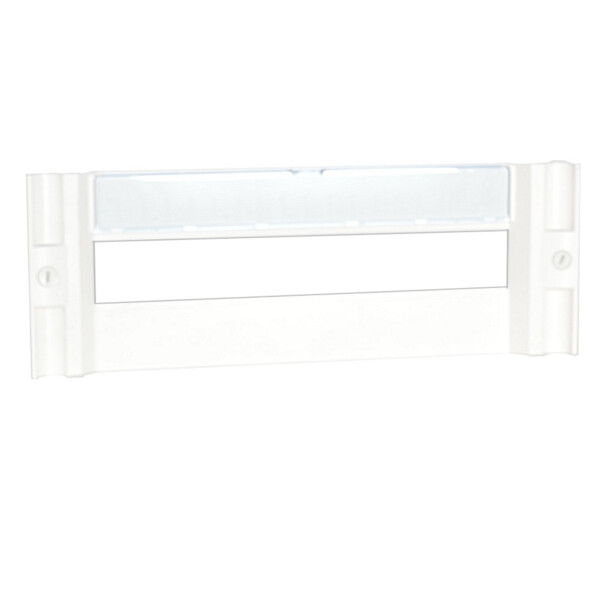

    • plastrons 1/4 de tour amovibles par rangée avec porte-étiquette pour repérage des circuits
    • bornier de terre à connexion automatique (démontable sans outil) et planche étiquette adhésive pour l’identification des circuits (marquage par module)
  • Entraxe entre rails de 150 mm
  • Peut être équipé avec des plaques perforées ou pleines pour monter des produits non modulaires (2, 3 ou 4 rangées seulement)

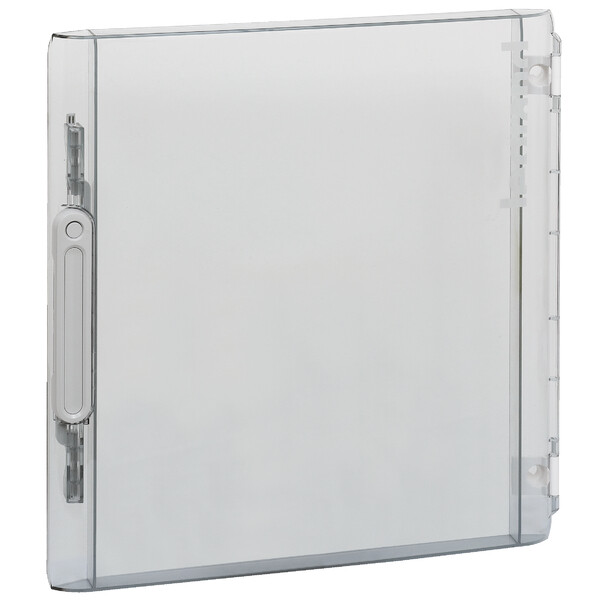

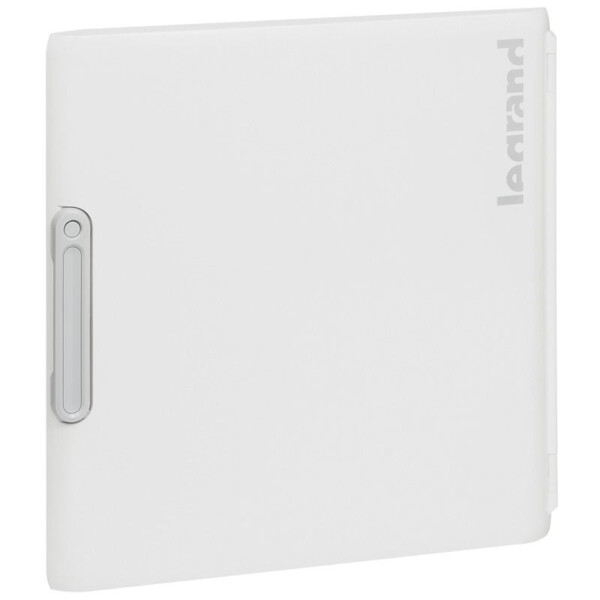

  • Portes à commander séparément

Caractéristiques du produit :

  • Nombre de rangées : 2
  • Nombre de modules : 36
  • Hauteur : 450 mm
  • Largeur : 450 mm
  • Profondeur : 128 mm
  • Tension d'emploi assignée : 400V AC
  • Fréquence : 50/60 Hz
  • Intensité de court-circuit : 10 kA
  • Courant maxi admissible : 90 A
  • Indice de protection :
    • IP30 - IK08 sans porte
    • IP40 - IK09 avec porte
  • Couleur : blanc RAL 9003
  • Matière :
    • Boîte, capot, plastron, support de borniers, plaque d'ajour: polystyrène renforcé choc.
    • Supports de rail, pivot-verrou, vis, capot, ¼ de tour: polycarbonate chargé de fibre de verre.
    • Porte, charnière, porte-repère, tringle, entraîneur: polycarbonate.
    • Rails et montants métalliques : acier galvanisé
  • Température de stockage : -20°C à +70°C
  • Température d'utilisation : -5°C à +40°C

Caractéristiques e-catalogue LEGRAND

Produits de la même catégorie

Vous aimerez peut-être aussi

Prismaset p active - ossature l650 - p600 - Schneider Electric - LVS08606

Schneider Electric

SCHLVS08606

Prismaset p active - ossature l650 - p600

En stock
1 produit disponible

1 332,25 € HT 1 598,70 € TTC

Porte pleine IP30 L300 Prismaset p active - Schneider Electric - LVS08513

Schneider Electric

SCHLVS08513

Porte pleine IP30 L300 Prismaset p active

En stock
2 produits disponibles

252,9583 € HT 303,55 € TTC

Ils ont aussi acheté...

Découvrir tous les produits

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Mode de pose Saillie
Finition cem False
Rail din True
Profondeur 128 mm
Hauteur 450 mm
Largeur 450 mm
Indice de protection (ip) Ip30
Finition du couvercle Avec échancrure
Hauteur d'encastrement 446 mm
Profondeur d'encastrement 124 mm
Largeur en nombre de modules 18
Largeur d'encastrement 446 mm
Matériau du boîtier/corps Plastique
Profondeur intérieure 128 mm
Couleur Blanc
Avec serrure True
Type de porte Unique
Numéro ral 9003
Couvercle/porte transparent(e) False
Type de capot Optionnel
Avec cadre/support de montage False
Possibilité de montage en saillie True
Nombre de rangées 2
Type de fermeture Cylindre
