Coffret blanc ral9003 18 modules largeur 600 mm ip30 prismaset g active schneider

SCHLVS08106 - Schneider Electric

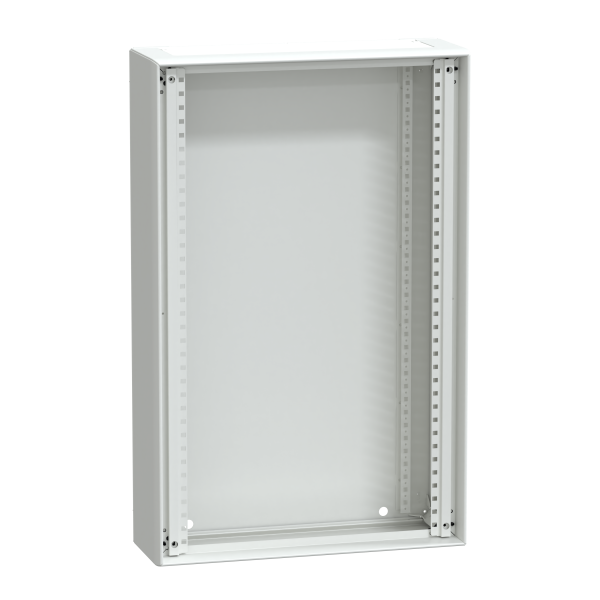

Coffret 18 Modules IP30 PrismaSeT G Active Schneider

Ce coffret PrismaSeT G Active, de la marque Schneider Electric, est un support d’installation permettant de regrouper toutes les arrivées et les sorties de courant d’alimentation d’un réseau électrique. Il sert à recevoir les dispositifs de protection, de commande et de sectionnement ainsi que les accessoires de répartition de circuit électrique dans un habitat. Ce support possède 18 modules verticaux pour l’installation des rangées et des platines de montage. Ce coffret est doté d’une largeur de 600 mm pouvant accueillir jusqu’à 24 appareils modulaires. Il est capable de supporter un courant nominal de 630 A. Cet accessoire est doté d’une tension d’isolement de 1000 V, avec une fréquence de réseau de 50/60 Hz.

Les + du produit :

• Livré avec des montants, 2 panneaux latéraux, une plaque arrière, supérieure et inférieure
• Compatible avec tous les accessoires PrismaSeT

Caractéristiques générales :

• Marque : Schneider Electric
• Gamme : PrismaSeT G Active
• Référence : SCHLVS08106
• Côtes d'encombrement : 930 x 595 x 205 mm
• Poids : 14,2 kg
• Nombre de modules verticaux : 18
• Nombre de modules par rangée : 24

Caractéristiques du produit :

• Courant assigné d’emploi : 630 A
• Fréquence du réseau : 50/60 Hz
• Tension assignée d’isolement : 1000 V
• Courant de court-circuit : 50 kA
• Courant assigné de courte durée admissible : 25 kA en 1 s
• Courant assigné de crête admissible : 53 kA
• Couleur : blanc RAL9003
• Matière : feuille d’acier traité
• Finition de la surface : texturé, mat
• Indice de protection :
  • IP30 avec plastron
  • IP40 avec porte
  • IP41 avec porte et auvent
  • IP43 avec porte, auvent et joint IP43
• Tenue aux chocs :
  • IK07 avec plastron
  • IK08 avec porte transparente
  • IK10 avec porte pleine
