Acti9, iC60N disjoncteur 3P 40A courbe C

Description

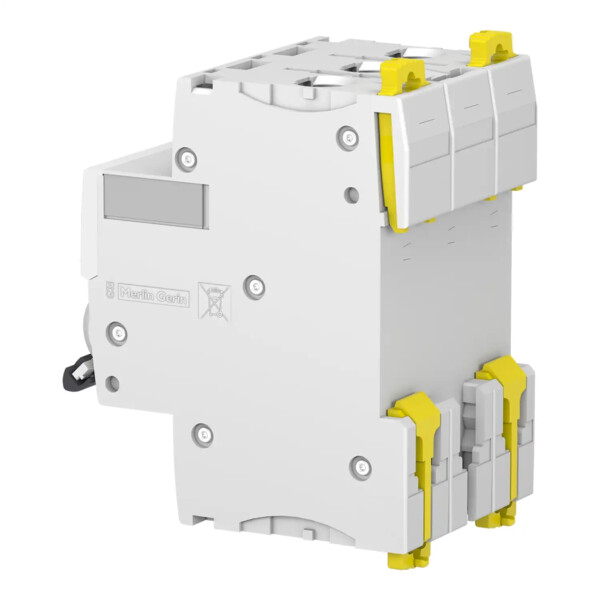

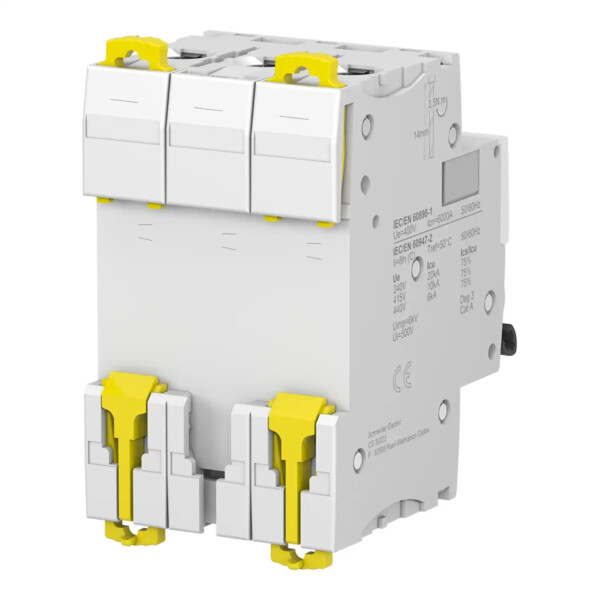

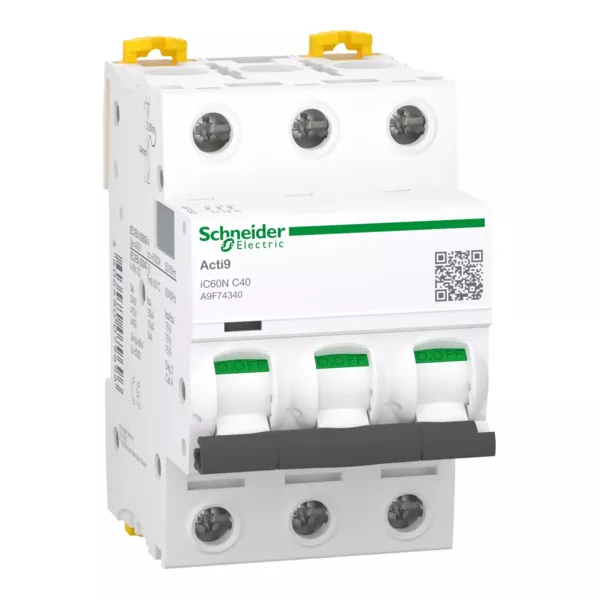

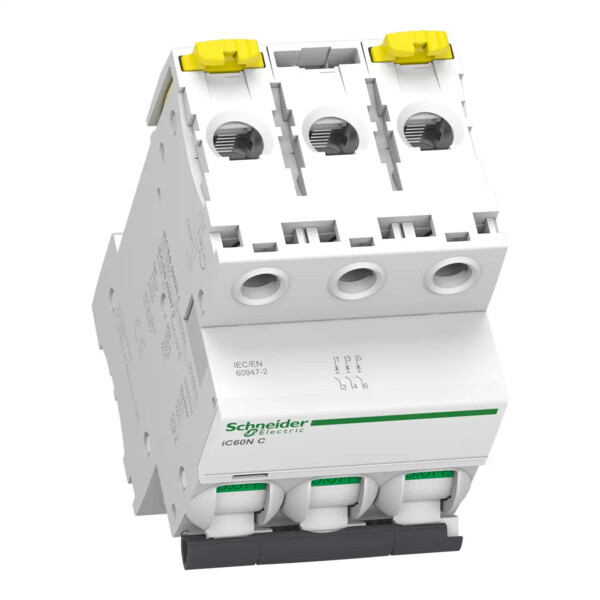

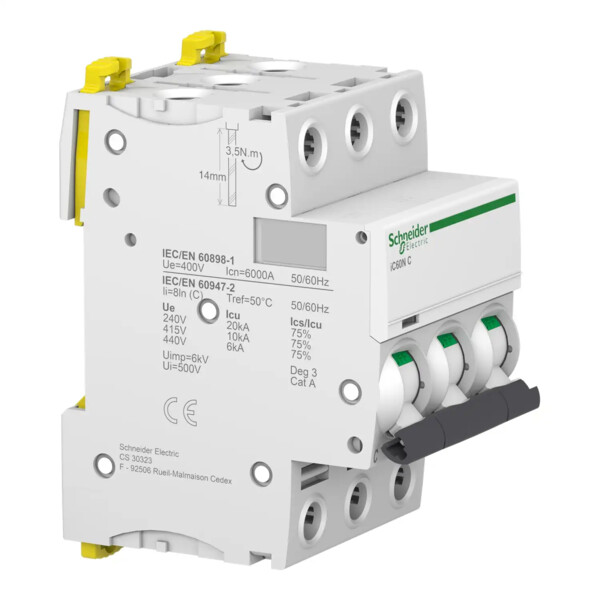

Disjoncteur Acti9 iC60N 3P 40 A courbe C

Le disjoncteur Schneider Electric Acti9 iC60N A9F74340 est un disjoncteur modulaire tripolaire destiné à la protection des circuits électriques contre les surcharges et les courts-circuits. Avec un courant nominal de 40 A et une courbe de déclenchement C, il assure la protection simultanée de trois pôles et convient notamment aux installations électriques triphasées.

Issu de la gamme Acti9 iC60 de Schneider Electric, ce disjoncteur 3P 40 A intègre les dispositifs de signalisation VisiTrip et VisiSafe. Il se monte sur rail DIN 35 mm et dispose d'un mécanisme de déclenchement thermomagnétique. Sa conception permet également l'association avec différents auxiliaires de la gamme Acti9.

Les + du produit

• Protection contre les surcharges et les courts-circuits.
• Trois pôles protégés pour les circuits triphasés.
• Courbe de déclenchement C.
• Système VisiTrip permettant d'identifier visuellement un déclenchement sur défaut.
• Système VisiSafe indiquant l'ouverture physique des contacts.
• Aptitude au sectionnement selon IEC/EN 60898-1 et IEC/EN 60947-2.
• Montage modulaire sur rail DIN 35 mm.
• Alimentation électrique possible par le haut ou par le bas.
• Possibilité d'ajouter des auxiliaires et un bloc différentiel Vigi compatible.

Caractéristiques techniques

• Marque : Schneider Electric
• Gamme : Acti9
• Nom du produit : Acti9 iC60N
• Référence fabricant : A9F74340
• Code EAN : 3606480079696
• Type de produit : disjoncteur miniature modulaire
• Application : distribution électrique
• Nombre de pôles : 3P
• Nombre de pôles protégés : 3
• Courant nominal : 40 A
• Courbe de déclenchement : C
• Technologie du déclencheur : thermomagnétique
• Type de réseau : AC/DC
• Fréquence réseau en courant alternatif : 50/60 Hz
• Tension assignée d'isolement Ui : 500 V AC
• Tension assignée de tenue aux chocs Uimp : 6 kV
• Seuil de déclenchement magnétique : 8 × In ± 20 %
• Classe de limitation : 3 selon IEC/EN 60898-1
• Support de montage : rail DIN 35 mm
• Largeur : 54 mm
• Hauteur : 85 mm
• Profondeur : 78,5 mm
• Largeur modulaire : 6 pas de 9 mm
• Pas entre phases : 18 mm
• Couleur : blanc
• Endurance mécanique : jusqu'à 20 000 cycles
• Endurance électrique : jusqu'à 10 000 cycles
• Température ambiante de fonctionnement : -35 à +70 °C
• Température de stockage : -40 à +85 °C
• Degré de pollution : 3
• Catégorie de surtension : IV

Conformité et protection

Le disjoncteur Acti9 iC60N A9F74340 est conforme aux normes IEC/EN 60898-1 et IEC/EN 60947-2. Il est conçu pour assurer une protection thermomagnétique contre les courants de surcharge et de court-circuit.

• Pouvoir de coupure : 6 000 A à 400 V AC selon IEC/EN 60898-1.
• Pouvoir de coupure Icu : 10 kA à 380–415 V AC selon IEC/EN 60947-2.
• Pouvoir de coupure Icu : 20 kA à 220–240 V AC selon IEC/EN 60947-2.
• Indice de protection : IP20 selon IEC 60529.
• Indice de protection en enveloppe modulaire : IP40 selon IEC 60529.
• Aptitude au sectionnement selon IEC/EN 60898-1 et IEC/EN 60947-2.

Le système VisiTrip fournit une indication mécanique permettant de repérer plus facilement un circuit ayant déclenché sur défaut. Le système VisiSafe utilise un indicateur vert pour signaler l'ouverture physique des contacts.

Utilisation

Ce disjoncteur Schneider Electric 40 A tripolaire est destiné à la protection des circuits de distribution nécessitant la coupure simultanée de trois conducteurs de phase. Sa configuration 3P le destine notamment aux installations triphasées lorsque le dimensionnement et les caractéristiques du circuit imposent une protection de 40 A avec une courbe C.

La courbe C correspond à un déclenchement magnétique adapté aux circuits pouvant présenter un courant d'appel modéré. Le calibre du disjoncteur doit toujours être choisi en fonction de la section des conducteurs, du mode de pose, des caractéristiques de la charge, de la tension du réseau et des règles applicables à l'installation.

Recommandations

Avant l'installation du disjoncteur Acti9 iC60N 3P 40 A, il convient de vérifier que son calibre, sa courbe de déclenchement, son nombre de pôles et son pouvoir de coupure correspondent aux caractéristiques du circuit à protéger.

Le choix d'un disjoncteur 40 A ne doit pas être effectué uniquement en fonction de la puissance de l'équipement raccordé. La section et la nature des conducteurs, les conditions de pose, la longueur du circuit ainsi que le courant de court-circuit présumé doivent également être pris en compte.

L'installation et les interventions sur un tableau électrique doivent être réalisées hors tension et conformément aux règles de sécurité et aux prescriptions applicables à l'installation concernée.

FAQ

Le disjoncteur A9F74340 protège-t-il les trois phases ?

Oui. Le Schneider Electric A9F74340 est un disjoncteur 3P comportant trois pôles protégés. Il assure donc la protection et la coupure des trois pôles du circuit.

Quel est le pouvoir de coupure du disjoncteur Acti9 iC60N A9F74340 ?

À 400 V AC, son pouvoir de coupure est de 6 000 A selon IEC/EN 60898-1. Selon IEC/EN 60947-2, son pouvoir de coupure Icu atteint 10 kA sous 380 à 415 V AC et 20 kA sous 220 à 240 V AC.

À quoi correspond la courbe C de ce disjoncteur 40 A ?

La courbe C définit le comportement du déclenchement magnétique du disjoncteur en présence d'une forte surintensité. Pour cette référence, Schneider Electric indique un seuil magnétique de 8 fois le courant nominal avec une tolérance de ± 20 %.

Quelle place occupe le A9F74340 dans le tableau électrique ?

Le disjoncteur mesure 54 mm de largeur, soit 6 pas de 9 mm. Il est conçu pour être clipsé sur un rail DIN de 35 mm.

Quelle est la différence entre VisiTrip et VisiSafe ?

VisiTrip facilite l'identification d'un départ ayant déclenché à la suite d'un défaut. VisiSafe fournit une indication visuelle de l'ouverture physique des contacts afin de faciliter l'identification de l'état du disjoncteur lors d'une intervention en aval.

Marquage CE et certification NF

Cette référence européenne est identifiée par le marquage CE. Le marquage CE atteste que le fabricant déclare le produit conforme aux exigences européennes applicables permettant sa commercialisation au sein de l'Union européenne.

En France, la marque NF constitue une certification volontaire distincte du marquage CE. La référence A9F77340 existe également chez Schneider Electric avec les mêmes caractéristiques principales de calibre, de nombre de pôles, de courbe et de pouvoirs de coupure indiqués pour cette configuration Acti9 iC60N.

Différences entre références européennes et françaises

• Référence européenne : A9F74340
• Référence française correspondante indiquée : A9F77340

Les deux références sont des disjoncteurs Acti9 iC60N tripolaires 40 A courbe C. Schneider Electric indique pour chacune un pouvoir de coupure de 6 000 A selon IEC/EN 60898-1 et de 10 kA selon IEC/EN 60947-2 dans les conditions de tension précisées par le fabricant. Avant toute substitution d'une référence par l'autre, il reste recommandé de vérifier les certifications exigées pour l'installation et le marché concernés.
