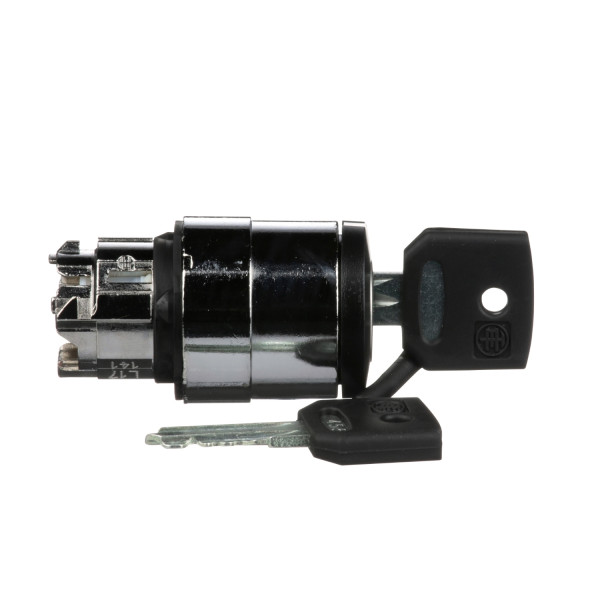

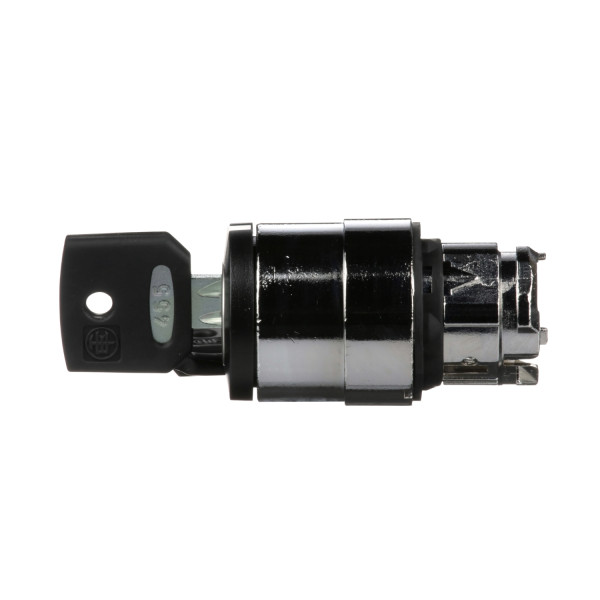

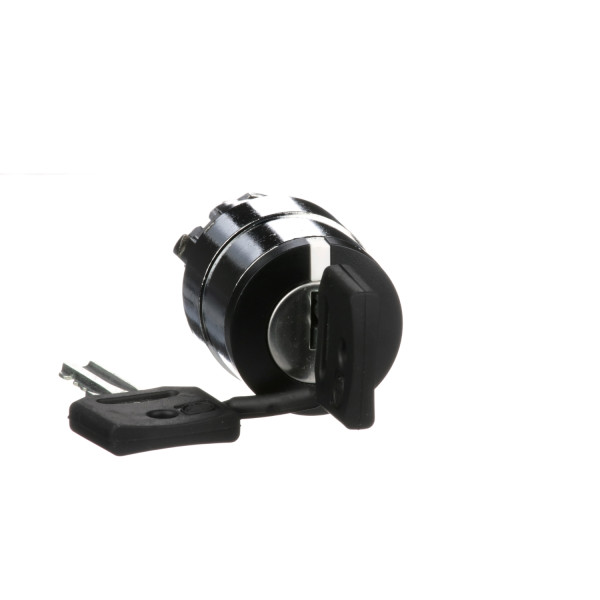

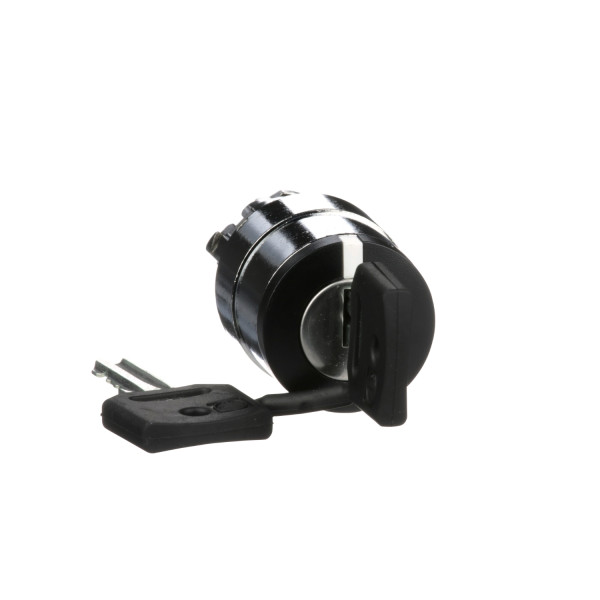

Tête de bouton tournant à clé Schneider ZB4BG4 – Ø22 mm – 2 positions – clé 455 – maintien à gauche/droite – Harmony XB4

Description

La tête de bouton tournant Schneider ZB4BG4 est conçue pour les applications de commande sécurisée grâce à sa clé 455. Elle offre 2 positions maintenues (gauche/droite) et s’installe sur perçage Ø22 mm. Compatible avec la gamme Harmony XB4, elle permet d’activer ou désactiver des fonctions critiques uniquement par personnel autorisé. Idéale pour armoires industrielles, elle se distingue par sa robustesse, sa fiabilité et sa conformité aux normes CE. À associer avec un bloc de contact adapté (vendu séparément).

caractéristiques principales

sélecteur à clé 455 – 2 positions maintenues

Ce modèle est équipé d’une clé type 455, standard dans l’industrie, avec 2 positions maintenues (gauche et droite). L’utilisateur peut verrouiller ou déverrouiller une fonction sans que le ressort ne ramène la commande au centre.

montage standard Ø22 mm

La tête ZB4BG4 s’installe facilement dans tout panneau percé à **Ø22 mm**, et est compatible avec les blocs de contact Harmony XB4 pour une intégration modulaire complète.

robustesse et sécurité industrielle

Grâce à sa construction en **métal résistant** et son système de verrouillage mécanique, cette commande offre une excellente durabilité en environnement sévère (humidité, vibrations, chocs).

avantages du produit

✔ Sécurisation d’accès : action uniquement via clé 455
✔ Flexibilité : 2 positions fixes pour scénarios personnalisés
✔ Longévité : conception robuste, conforme aux exigences industrielles

applications

La tête de bouton ZB4BG4 est utilisée pour :

• Commandes de mise en marche/arrêt sécurisées
• Changement de mode opératoire (manuel/auto)
• Accès restreint aux fonctions sensibles
• Postes de contrôle machines et équipements industriels

installation

1. Réaliser un perçage Ø22 mm sur le panneau ou coffret.
2. Insérer la tête Z

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Tête de bouton-tournant à clé
• Nom abrégé d'appareil : ZB4
• Matériau de la collerette : Métal plaqué chrome
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Profil de l'unité de commande : Noir bouton-tournant à clé
• Positions de l'unité de commande : 2 position 90°
• Type de serrure à clé : Ronis 455
• Position de retrait de la clé : Dans toutes les positions

Caractéristiques complémentaires :

• Largeur hors tout cao : 29 mm
• Hauteur hors tout cao : 29 mm
• Profondeur hors tout cao : 72 mm
• Masse du produit : 0.098 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Durée de vie mécanique : 1000000 cycle
• Electrical composition code : C11 pour <= 3 contacts using unique blocks in montage avant / C15 pour 1 contacts using unique blocks in montage avant / C3 pour <= 6 contacts using unique blocks in montage avant / C4 pour <= 6 contacts using simple et double blocks in montage avant / C7 pour <= 4 contacts using unique blocks in montage avant / C8 pour <= 4 contacts using simple et double blocks in montage avant / C5 pour <= 5 contacts using unique blocks in montage avant / C6 pour <= 5 contacts using simple et double blocks in montage avant

Référence : SCHZB4BG4 (Schneider-Electric)

Ancien produit : Telemecanique ZB4BG4
