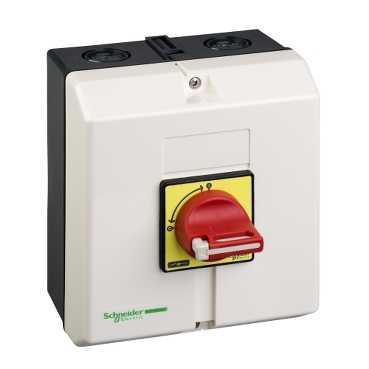

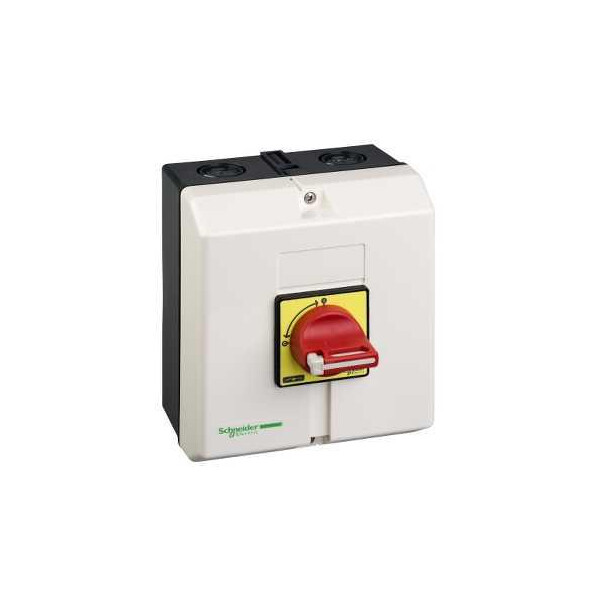

TeSys Vario VCF - interrupteur-sectionneur en coffret - 3P - 63A

Photo(s) non contractuelle(s)

TeSys Vario VCF - interrupteur-sectionneur en coffret - 3P - 63A

128.35 € HT 154.02 € TTC

Marque Schneider Electric

Référence VCF4GE

EAN 3389110543902

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Schneider Electric

SCHVZ12

pôle neutre 80 A pour V3, V4

Non géré en stock
A commander

20.94 € HT 25.13 € TTC

Schneider Electric

SCHVZ15

barrette de terre 80 A pour V3, V4

Non géré en stock
A commander

18.86 € HT 22.63 € TTC

Schneider Electric

SCHVZ20

contacteur CONTACTS AUX. F plus F

Non géré en stock
A commander

14.65 € HT 17.58 € TTC

Schneider Electric

SCHVZ4

pôle principal 80 A pour V4

Non géré en stock
A commander

26.12 € HT 31.34 € TTC

Schneider Electric

SCHVZ7

contacteur CONTACTS AUX. F plus 0

Non géré en stock
A commander

14.65 € HT 17.58 € TTC

Description

Caractéristiques principales :

  • Gamme de produits : TeSys VARIO
  • Nom abrégé d'appareil : Interrupteur-sectionneur en coffret
  • Type de produit ou de composant : Interrupteur-sectionneur en coffret
  • Niveau de performance : Hautes performances
  • Type d'interrupteur : Arrêt d'urgence
  • Description des pôles : 3P
  • Type de réseau : AC
  • [ithe] courant thermique d'emploi sous enveloppe : 63 A
  • Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

  • Couleur de poignée : RED
  • Couleur du plastron de la commande : Jaune
  • Cadenassage de la commande rotative : Avec
  • Fréquence du réseau : 50/60 Hz
  • Type de commande : Poignée rotative
  • Plombage : Oui
  • [ue] tension assignée d'emploi : 690 V AC
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • [ie] courant assigné d'emploi : 57 A à 400 V AC-23A
  • Puissance assignée d'emploi en w : 30 kW à 400 V AC-23
  • Classe de service intermittent : 30
  • Pouvoir de fermeture : 800 A à 400 V (AC-21A / 800 A à 400 V (AC-22A / 800 A à 400 V (AC-23A
  • [icm] pouvoir assigné de fermeture en court-circuit : 2.1 kA à 400 V au Ipeak
  • [icw] courant assigné de courte durée admissible : 960 A à 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 80 A aM / 10 kA à 400 V - fusible associé 80 A gG
  • Pouvoir de coupure : 640 A à 400 V AC-21A / 640 A à 400 V AC-22A / 640 A à 400 V AC-23A
  • Durée de vie mécanique : 30000 cycle
  • Durée de vie électrique : 30000 cycle sur AC-21 / 30000 cycle sur DC-1...5
  • Mode de raccordement : Télécommande : connecteur câble 16 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : connecteur câble 25 mm² - rigidité du câble: rigide -
  • Couple de serrage : Télécommande : 4 N.m - sur connecteur
  • Prévision de verrouillage : Padlockable with up to 3 padlocks (Ø 4...8 mm shank)
  • Dimension de base : 60 x 60 mm
  • Hauteur : 170 mm
  • Largeur : 150 mm
  • Profondeur : 152 mm
  • Masse du produit : 0.93 kg

Référence : SCHVCF4GE (Schneider-Electric)

Ancien produit : Telemecanique VCF4GE


Produits de la même catégorie

Schneider Electric

SCHVCF01GE

TeSys Vario VCF - interrupteur sectionneur en coffret - 3P - 16A

En stock
1 produit(s) disponible(s)

32.50 € HT 39.00 € TTC

Gewiss

GEWGW70431P

Interrupteur Sectionneur Rotatif HP Urgence 16 A Série 70 RT HP Gewiss – en Boîtier Isolant – Poignée Rouge Cadenassable

En stock
10 produit(s) disponible(s)

20.75 € HT 24.90 € TTC

Legrand

LEG022108

Interrupteur de sécurité sectionneur rotatif complet - encastré cadenassable - 3P - 20 A

En stock
3 produit(s) disponible(s)

27.60 € HT 33.12 € TTC

Schneider Electric

SCHVCF2GE

TeSys Vario VCF - interrupteur-sectionneur en coffret - 3P - 32A

En stock
1 produit(s) disponible(s)

79.22 € HT 95.06 € TTC

Gewiss

GEWGW70434P

Interrupteur sectionneur Gewiss 70 RT HP 32A 2P pour coupure d'urgence

En stock
3 produit(s) disponible(s)

21.00 € HT 25.20 € TTC

Eaton

MUS091078

Interrupteur général 2P 20A T0-1-102/EA/SVB Arrêt d'urgence

En stock
4 produit(s) disponible(s)

34.52 € HT 41.42 € TTC

Gewiss

GEWGW70488P

Inter-sect. hp plast. 25a 4p urgence

En stock
1 produit(s) disponible(s)

24.44 € HT 29.33 € TTC

Ils ont aussi acheté...

Legrand

LEG069711

Va-et-vient Legrand Plexo complet saillie gris - 10 AX

4,9 (7)

Offre limitée
475 produit(s) disponible(s)

5.58 € HT 6.70 € TTC

-17%

Legrand

LEG052223

Socle tableau Hypra - IP44 - 16 A - 380/415 V~ - Prise 3P+T - plastique

En stock
5 produit(s) disponible(s)

12.96 € HT 15.55 € TTC

10.73 € HT 12.88 € TTC

Legrand

LEG080251

Support à vis pour Mosaic , Céliane ou Soliroc - pour 1 poste ou 2 modules

5,0 (105)

En stock
12405 produit(s) disponible(s)

0.86 € HT 1.03 € TTC

Legrand

LEG068411

Enjoliveur titane Legrand Céliane pour prise de courant 2P+T surface

4,9 (29)

En stock
1198 produit(s) disponible(s)

2.70 € HT 3.24 € TTC

-10%

Legrand

LEG069564

Prises 3x2P+T horizontal précâblées Legrand Plexo composable gris - 16 A - 250 V

5,0 (1)

Offre limitée
2 produit(s) disponible(s)

18.83 € HT 22.60 € TTC

16.92 € HT 20.30 € TTC

CBP01383643

Câble électrique rigide U-1000 R2V 4X6mm² noir

5,0 (2)

En stock
1148 mètre(s) disponible(s)

3.61 € HT 4.33 € TTC

Soit un total de 36.10 € HT Soit un total de 43.30 € TTC

Prix au mètre + Forfait Coupe

Les avis clients

Caractéristiques techniques

Puissance de fonctionnement nominale, ac-3, 400 v 22,0 kW
Courant permanent nominal (iu) 63,0 A
Nombre de pôles 3,0
Intensité de court-circuit nominale conditionnelle iq 10,0 kA
Classe de protection (ip), face avant Ip65
Nombre d'interrupteurs 1,0
Verrouillable Oui
Commande motorisée intégrée Non
Finition interrupteur général Oui
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Oui
Finition de l'élément d'actionnement Bouton rotatif
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Non
Puissance de fonctionnement nominale, ac-23, 400 v 30,0 kW
Convient pour montage au sol Non
Commande motorisée en option Non
Finition de l'inverseur Non
Courant nominal de courte durée admissible icw 0,96 kA
Couleur de l'élément d'actionnement Rouge
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Non
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. ue en ca 690,0 V
Déclencheur voltmétrique en option Non
Type de construction de l'appareil Appareil complet installé dans un boîtier
Courant permanent nominal, ac-21, 400 v 63,0 A
Courant permanent nominal, ac-23, 400 v 57,0 A
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Tension de fonctionnement normale 690,0 V
Tension de fonctionnement normale 0 V
Nombre de contacts auxiliaires à deux directions 0,0
Puissance de commutation à 400 v 37,0 kW
