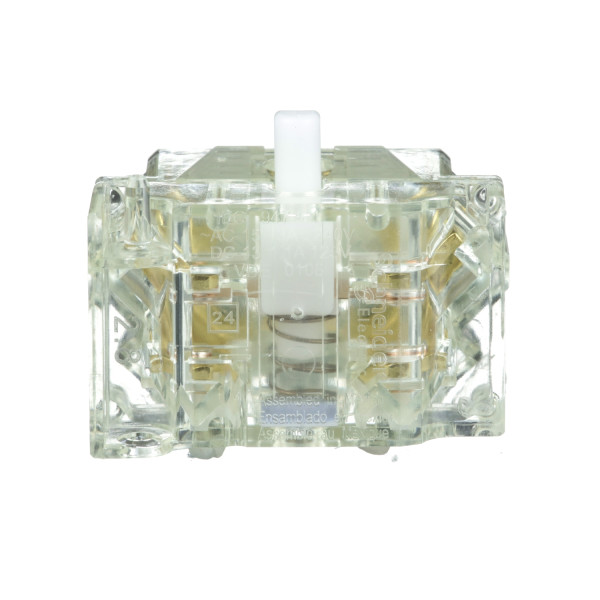

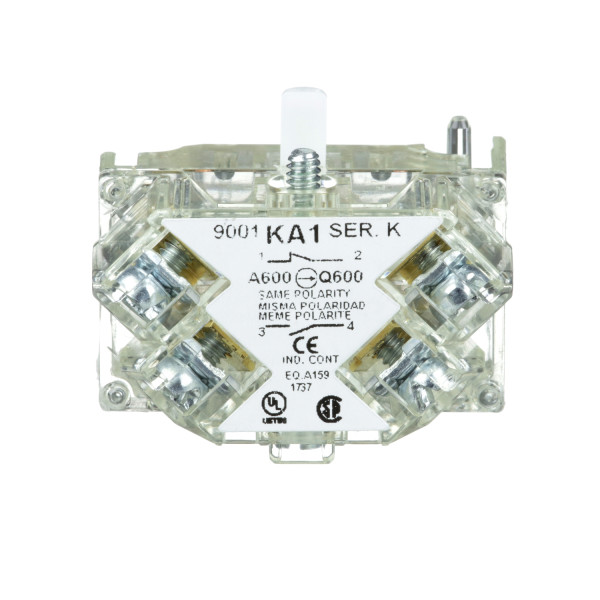

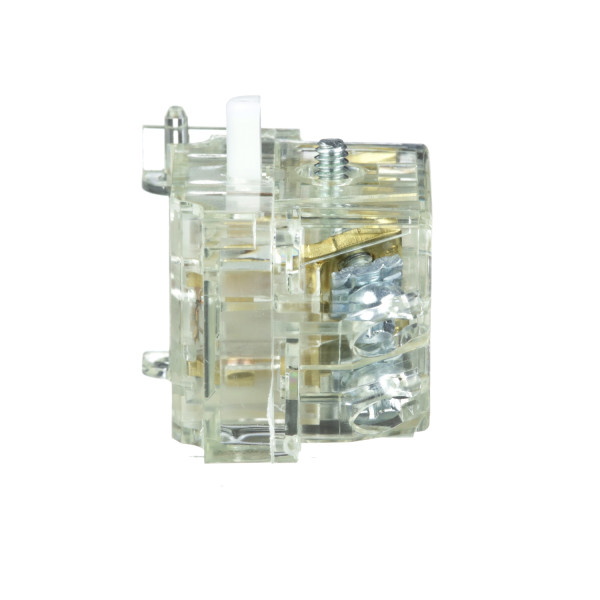

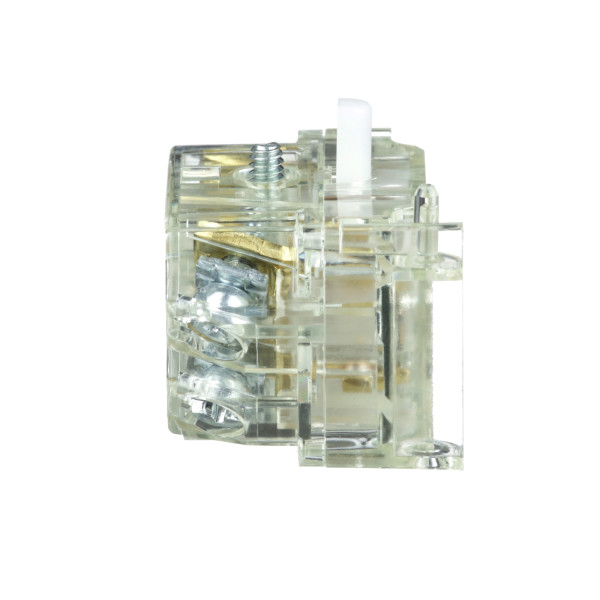

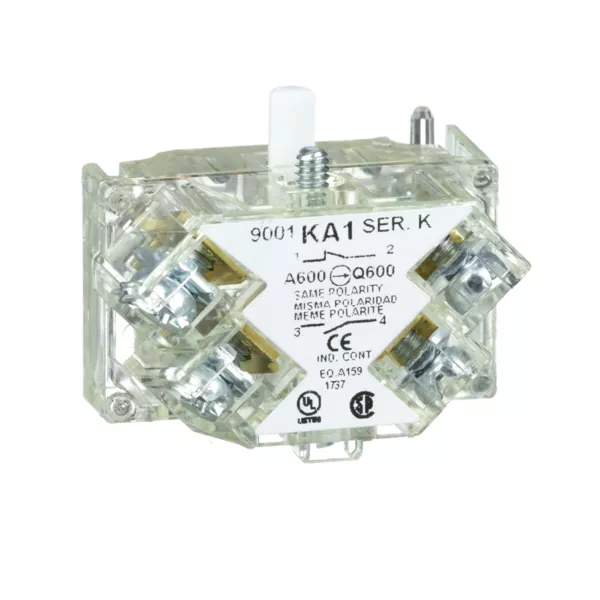

Schneider Electric Harmony 9001K - bloc contact pour bouton - Ø30 - 1OF bornes protégées

Description

Caractéristiques principales :

• Gamme de produits : Harmony 9001K
• Type de produit ou de composant : Bloc de contact avec raccordements protégés
• Nom abrégé d'appareil : 9001K

Caractéristiques complémentaires :

• Masse du produit : 0.027 kg
• Fonctionnement des contacts : Standard
• Ouverture positive : Sans
• Mode de raccordement : Borniers à vis-étrier (1 x 0,22 à 2 x 1,5 mm²) conformément à IEC 60947-1
• Couple de serrage : 0.8 N.m conformément à IEC 60947-1
• Forme de la tête de vis : À encoche transversale tête
• Matériau des contacts : Contacts alliage d'argent
• Protection contre les courts-circuits : 10 A cartouche fusible conformément à IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A
• [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V AC-15, A600-Q600 conformément à NEMA / 0.55 A à 125 V DC-13, A600-Q600 conformément à NEMA
• [icm] pouvoir assigné de fermeture en court-circuit : <= 12 kA à 600 V AC-15, 7200 VA / <= 15 kA à 480 V AC-15, 7200 VA / <= 30 kA à 240 V AC-15, 7200 VA / <= 60 kA à 120 V AC-15, 7200 VA / <= 0.1 kA à 600 V DC-13, 7200 VA / <= 0.27 kA à 250 V DC-13, 7200 VA / <= 0.55 kA à 125 V DC-13
• Pouvoir assigné de coupure : <= 3 kA à 240 V AC-15, 720 VA / <= 6 kA à 120 V AC-15, 720 VA / <= 0.1 kA à 600 V DC-13 / <= 0.27 kA à 250 V DC-13 / <= 0.55 kA à 125 V DC-13 / <= 1.2 kA à 600 V AC-15, 720 VA / <= 1.5 kA à 480 V AC-15, 720 VA

Référence : SCH9001KA1 (Schneider-Electric)

Ancien produit : Square D 9001KA1
