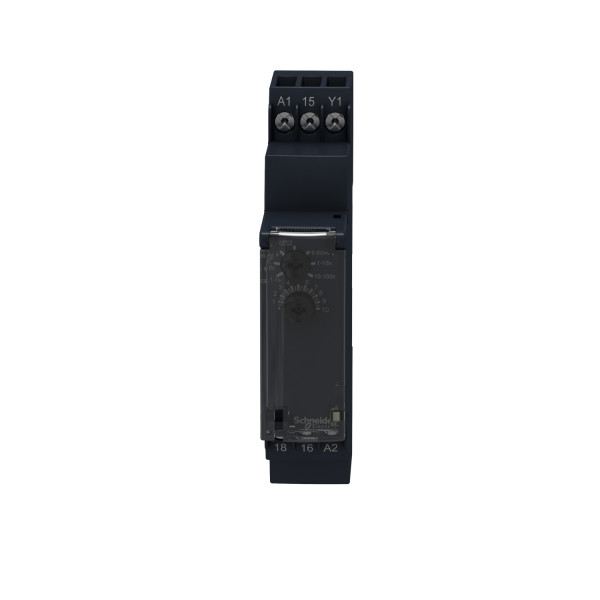

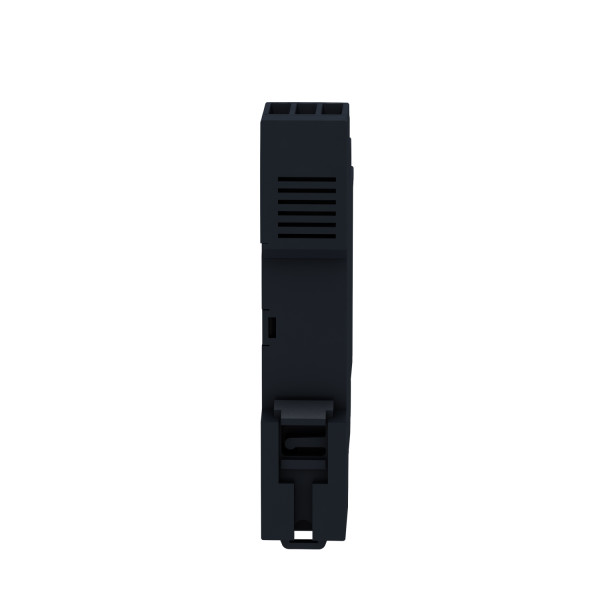

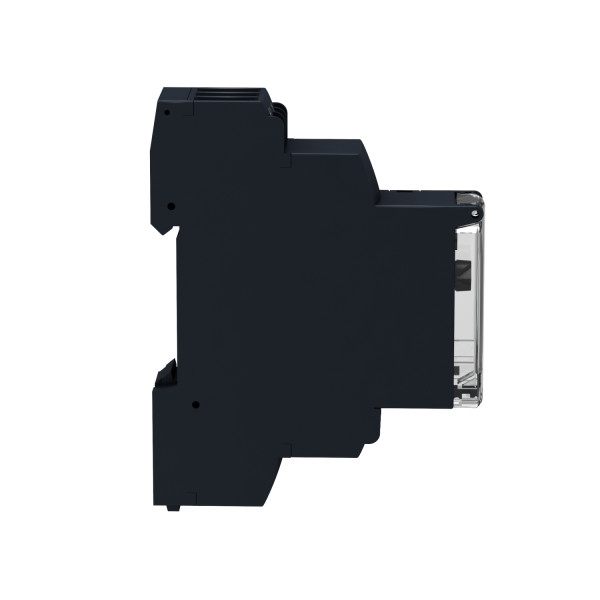

Zelio time re17 - relais temporisé travail - sortie statique - 24 a 240 vac / cc
SCHRE17LAMW - Schneider Electric
58.56 € TTC
Marque : Schneider Electric
Référence : RE17LAMW
EAN : 3606480552625
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : RE17LAMW
EAN : 3606480552625
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 117 point(s) de fidélité.
|
En stock Il y a 4 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Zelio Time RE17 - Relais Temporisé Travail - Sortie Statique - 24 A 240 VAC / CC
Caractéristiques générales :
Caractéristiques générales :
- Gamme de produits : Zelio Time
- Type de produit ou de composant : Relais de temporisation modulaire
- Type de sortie tor : Statique
- Largeur : 17.5 mm
- Nom de composant : RE17L
- Type de temporisation : A
- Domaine de réglage de la temporisation :
- 0.1...1 s
- 1...10 H
- 1...10 min
- 1...10 s
- 10...100 H
- 6...60 min
- 6...60 s
- Tension d'alimentation : 24...240 V AC/DC 50/60 Hz
- Courant de sortie nominal : 0.7 A
- Type de commande : Sélecteur sur face avant
- Tension d'alimentation : 24...240 V AC/DCà 50/60 Hz
- Plage d'utilisation en tension : 0,85 à 1,1 Us
- Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
- Durée de l'impulsion : 0.05 s typique
- Résistance d'isolement : 100 MΩ à 500 V DC conformément à IEC 60664-1
- Tension assignée de tenue aux chocs : 5 kV (1,2/50 µs)
- Retard réponse : < 100 ms
- Mode de raccordement :
- Bornes à vis, capacité de serrage: 1 x 0.5...1 x 3.3 mm² AWG20...AWG12 (rigide) sans embout
- Bornes à vis, capacité de serrage: 2 x 0.5...2 x 2.5 mm² AWG20...AWG14 (rigide) sans embout
- Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG24...AWG14 (souple) avec embout
- Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG24...AWG16 (souple) avec embout
- Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
- Tenue diélectrique : 2.5 kV 1 mA/1 minute 50 Hz conformément à IEC 61812-1
- Matière du boîtier : Auto-extinguible
- Précision de répétition : +/-0,5% conformément à IEC 61812-1
- Dérive en température : +/- 0,05 %/°C
- Dérive en tension : +/- 0,2 %/V
- Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C conformément à IEC 61812-1
- Temps de reset : 350 ms sur désexcitation typique
- Facteur de marche : 100 %
- Puissance consommée en va : <= 3 VA à 240 V AC
- Puissance consommée en w : <= 1.5 W à 240 V DC
- Pouvoir de coupure :
- 0.5 A AC/DC conformément à UL
- 0.7 A AC/DC à 20 °C
- Taux de disponibilité en hz : 10 Hz
- Courant maximum des sorties : 20 A <= 10 ms
- Courant commuté minimum : 10 mA
- Courant de fuite : < 5 mA
- Tension de coupure maximale : 250 V c.a./c.c.
- Tension de déchet :
- 4 V à 3 fils
- 8 V 2 fils
- Durée de vie électrique : 100000000 cycle
- Marquage : CE
- Distance de fuite : 4 kV/3 conformément à IEC 60664-1
- Données de fiabilité de la sécurité :
- MTTFd = 353,8 années
- B10d = 320000
- Position de montage : Toutes positions in relation to normal vertical mounting plane
- Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
- Poids (kg) : 0.068
Référence Schneider Electric RE17LAMW / SCHRE17LAMW
Caractéristiques techniques du produit :
| Relais temporisé | |
|---|---|
| Largeur | 17,5 mm |
| Hauteur | 90 mm |
| Profondeur | 72 mm |
| Adapté à un montage frontal | Non |
| Avec socle d'enfichage | Non |
| Commande à distance possible | Non |
| Uniquement adapté pour commande à distance | Non |
| Fonction clignotement avec pause, temps fixe | Non |
| Fonction clignotement avec impulsion, temps fixe | Non |
| Fonction cadencée avec pause, variable | Non |
| Fonction cadencée avec impulsion, variable | Non |
| Avec sortie de semiconducteur | Oui |
| Fonction retardée à l'enclenchement | Oui |
| Fonction glissant à l'enclenchement | Non |
| Fonction étoile/triangle | Non |
| Plage temporelle | 0,1 min |
| Plage temporelle | 360000 min |
| Fonction retardement du déclenchement | Non |
| Fonction à contact fugitif | Non |
| Fonction formation d'impulsion | Non |
| Finition du raccordement électrique | Raccordement à vis |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Enfichable sur un contacteur | Non |
| Sorties, commutable, retardées/non retardées | Non |
| Adapté à un montage de profilés chapeaux | Oui |
| Type de tension d'actionnement | Ac/dc |
| Nombre de sorties, non retardées, contact à ouverture | 0 |
| Nombre de sorties, non retardées, contact à fermeture | 0 |
| Nombre de sorties, non retardées, contact inverseur | 0 |
| Nombre de sorties, retardées, contact à ouverture | 0 |
| Nombre de sorties, retardées, contact à fermeture | 0 |
| Nombre de sorties, retardées, contact inverseur | 0 |
