Accueil - Tertiaire industrie - Commande protection moteur - Disjoncteur moteur - LEG417309

Legrand
Moteur Magnétothermique 3P 8 A 100 kA en 415 V MPX3 32S Legrand – Réglage Thermique 5 à 8 A - Legrand - 417309

Photo(s) non contractuelle(s)

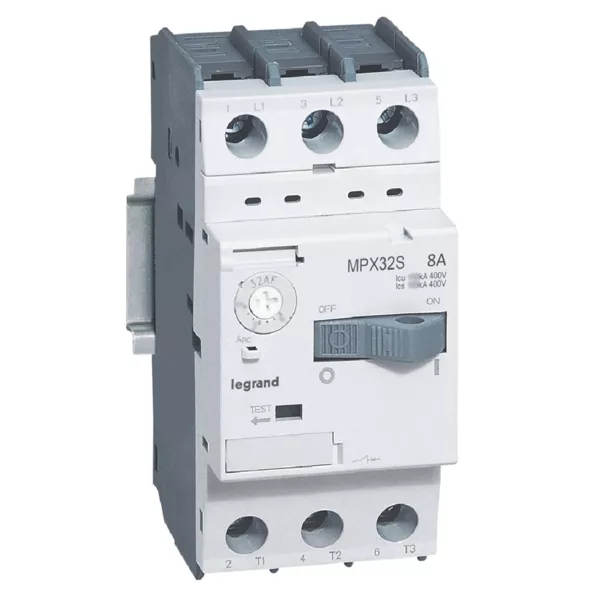

Moteur Magnétothermique 3P 8 A 100 kA en 415 V MPX3 32S Legrand – Réglage Thermique 5 à 8 A

77,95 € HT 93,54 € TTC

J'ai vu ce produit moins cher ailleurs

Marque Legrand

Référence 417309

EAN 3414970395214

Commande min. 1

Non géré en stock - A commander chez notre fournisseur - Expédié sous 5 à 10 jours (délai estimé)

Livraison gratuite dès 180 € d'achat

Jusqu'à 187 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Description

Disjoncteur Moteur MPX3 32S Legrand

Ce disjoncteur moteur MPX3 32S, de la marque Legrand, est un dispositif de commande, d’isolation et de protection de circuit électrique. Il est généralement utilisé dans le réseau d’alimentation des moteurs électriques. Ce dispositif sert à protéger le moteur connecté contre les dommages liés aux défaillances électriques comme la surcharge et le court-circuit. Ce disjoncteur moteur est doté d’un déclencheur magnétothermique capable de détecter les défauts de courant et de couper automatiquement le circuit pour éviter les risques. Il possède un pouvoir de coupure allant jusqu’à 100 kA sur une tension de 415 V. Ce dispositif possède une plage de réglage thermique de 5 à 8 A pour assurer la protection d’un circuit d’alimentation triphasé d’une puissance allant jusqu’à 3 kW.

Les + du produit :

  • Seuil de déclenchement thermique réglable
  • Fixation directe sur rail DIN

Caractéristiques générales :

  • Marque : Legrand
  • Gamme : MPX3 32S
  • Référence : LEG417309
  • Côtes d'encombrement : 94 x 75 x 45 mm
  • Poids : 0,32 kg
  • Nombre de pôles : 3
  • Type de déclencheur : magnétothermique

Caractéristiques du produit :

  • Courant nominal d’emploi : 8 A
  • Tension nominale : 415 V
  • Fréquence : 50/60 Hz
  • Réglage thermique : 5 à 8 A
  • Pouvoir de coupure : 100 kA
  • Seuil de déclenchement : 13 x Ie
  • Puissance nominale de fonctionnement : 3 kW
  • Indice de protection : IP20
  • Température de fonctionnement : -20°C à +60°C
  • Température de stockage : -50°C à +80°C
  • Garantie : 2 ans

Produits de la même catégorie

Vous aimerez peut-être aussi

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Réglage de courant du déclencheur de surcharge 5 A
Réglage de courant du déclencheur de surcharge 8 A
Tension de fonctionnement normale 220 V
Tension de fonctionnement normale 690 V
Plage de réglage du déclencheur de court-circuit non retardé 104 A
Plage de réglage du déclencheur de court-circuit non retardé 104 A
Courant de commutation de court-circuit limite nominal icu à 400 v, ca 100 kA
Avec déclencheur à sous-tension intégré True
Avec commutateur auxiliaire intégré True
Nombre de pôles 3
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Profondeur 75 mm
Hauteur 94 mm
Largeur 45 mm
Indice de protection (ip) Ip20
Finition de l'élément d'actionnement Levier
Type de raccordement du circuit principal Borne en cadre
Puissance de fonctionnement nominale, ac-3, 400 v 3 kW
Puissance de fonctionnement nominale, ca-3, 230 v 1.5 kW
Courant permanent nominal (iu) 8 A
Avec protection thermique True
Technique de déclenchement Thermomagnétique
Sensible à une défaillance de phase False
