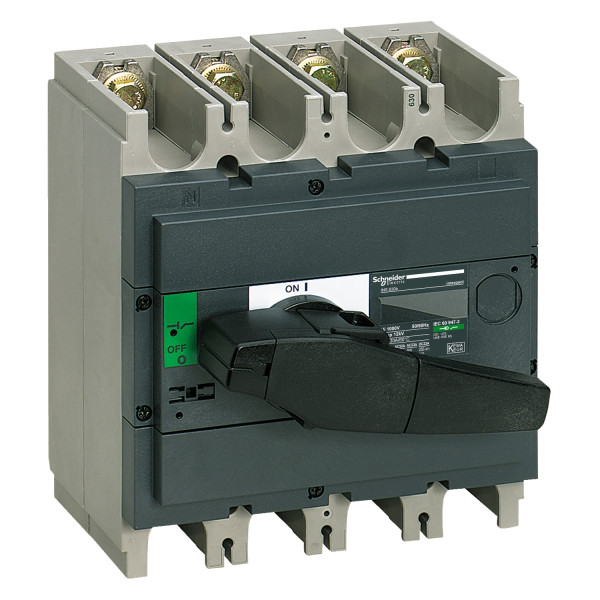

Schneider electric interrupteur sectionneur interpact ins400 4p 400 a
SCH31111 - Schneider Electric
550.13 € TTC
Marque : Schneider Electric
Référence : 31111
EAN : 3303430311119
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 31111
EAN : 3303430311119
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1100 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme : Compact
Fonction produit : Interrupteur-sectionneur
Nom du produit : Compact INS
Nombre de pôles : 4P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
[ie] courant assigné d'emploi : AC-23A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 660/690 VDC-23A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 440/480 VAC-23A : 400 A CA 50/60 Hz 220/240 VDC-22A : 400 A DC 250 V 4 pôles en sérieAC-23A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 440/480 VAC-22A : 400 A AC 50/60 Hz 480 V NEMAAC-23A : 400 A AC 50/60 Hz 480 V NEMAAC-22A : 400 A CA 50/60 Hz 660/690 VDC-22A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 220/240 VDC-23A : 400 A DC 250 V 4 pôles en série
[ui] tension d'isolement : 750 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV8 kV se conformer à IEC 60947-3
[ith] courant thermique conventionnel : 400 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont50 kA 690 V AC 50/60 Hz sectionneur seulement
[ue] tension assignée d'emploi : 250 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Degré de pollution : 3
Caractéristiques complémentaires :
Type de commande : Poignée rotative frontale directe
Couleur de poignée : Noire
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Puissance maximum : AC-23 : 200 kW 380/415 V AC 50/60 HzAC-23 : 110 kW 230 V NEMA AC 50/60 HzAC-23 : 110 kW 220/240 V AC 50/60 HzAC-23 : 220 kW 440 V AC 50/60 HzAC-23 : 220 kW 480 V NEMA AC 50/60 HzAC-23 : 250 kW 500/525 V AC 50/60 HzAC-23 : 400 kW 660/690 V AC 50/60 Hz
Service assigné : Ininterrompu
[icw] courant assigné de courte durée admissible : 11.5 kA ( 3 s ) conformément à IEC 60947-320 kA ( 1 s ) se conformer à IEC 60947-34 kA ( 30 s ) conformément à IEC 60947-34.9 kA ( 20 s ) conformément à IEC 60947-3
Durée de vie mécanique : 10000 cycle
Durée de vie électrique : AC-22A : 1500 cycle 440 V AC 50/60 HzAC-22A : 1500 cycle 500 V AC 50/60 HzAC-22A : 1500 cycle 690 V AC 50/60 HzAC-23A : 1500 cycle 440 V AC 50/60 HzAC-23A : 1500 cycle 500 V AC 50/60 HzAC-23A : 1500 cycle 690 V AC 50/60 HzDC-23A : 1000 cycle 250 V DC
Pas de raccordement : 45 mm
Hauteur : 205 mm
Largeur : 185 mm
Profondeur : 130 mm
Poids : 4,9 kg
Gamme : Compact
Fonction produit : Interrupteur-sectionneur
Nom du produit : Compact INS
Nombre de pôles : 4P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
[ie] courant assigné d'emploi : AC-23A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 660/690 VDC-23A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 440/480 VAC-23A : 400 A CA 50/60 Hz 220/240 VDC-22A : 400 A DC 250 V 4 pôles en sérieAC-23A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 440/480 VAC-22A : 400 A AC 50/60 Hz 480 V NEMAAC-23A : 400 A AC 50/60 Hz 480 V NEMAAC-22A : 400 A CA 50/60 Hz 660/690 VDC-22A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 220/240 VDC-23A : 400 A DC 250 V 4 pôles en série
[ui] tension d'isolement : 750 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV8 kV se conformer à IEC 60947-3
[ith] courant thermique conventionnel : 400 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont50 kA 690 V AC 50/60 Hz sectionneur seulement
[ue] tension assignée d'emploi : 250 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Degré de pollution : 3
Caractéristiques complémentaires :
Type de commande : Poignée rotative frontale directe
Couleur de poignée : Noire
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Puissance maximum : AC-23 : 200 kW 380/415 V AC 50/60 HzAC-23 : 110 kW 230 V NEMA AC 50/60 HzAC-23 : 110 kW 220/240 V AC 50/60 HzAC-23 : 220 kW 440 V AC 50/60 HzAC-23 : 220 kW 480 V NEMA AC 50/60 HzAC-23 : 250 kW 500/525 V AC 50/60 HzAC-23 : 400 kW 660/690 V AC 50/60 Hz
Service assigné : Ininterrompu
[icw] courant assigné de courte durée admissible : 11.5 kA ( 3 s ) conformément à IEC 60947-320 kA ( 1 s ) se conformer à IEC 60947-34 kA ( 30 s ) conformément à IEC 60947-34.9 kA ( 20 s ) conformément à IEC 60947-3
Durée de vie mécanique : 10000 cycle
Durée de vie électrique : AC-22A : 1500 cycle 440 V AC 50/60 HzAC-22A : 1500 cycle 500 V AC 50/60 HzAC-22A : 1500 cycle 690 V AC 50/60 HzAC-23A : 1500 cycle 440 V AC 50/60 HzAC-23A : 1500 cycle 500 V AC 50/60 HzAC-23A : 1500 cycle 690 V AC 50/60 HzDC-23A : 1000 cycle 250 V DC
Pas de raccordement : 45 mm
Hauteur : 205 mm
Largeur : 185 mm
Profondeur : 130 mm
Poids : 4,9 kg
Référence Schneider Electric 31111 / SCH31111
Caractéristiques techniques du produit :
| Interrupteur-sectionneur | |
|---|---|
| Courant permanent nominal (iu) | 400,0 A |
| Nombre de pôles | 4,0 |
| Intensité de court-circuit nominale conditionnelle iq | 150,0 kA |
| Classe de protection (ip), face avant | Ip40 |
| Nombre de contacts auxiliaires à deux directions | 4,0 |
| Nombre d'interrupteurs | 1,0 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Puissance de fonctionnement nominale, ac-23, 400 v | 200,0 kW |
| Courant nominal de courte durée admissible icw | 20,0 kA |
| Couleur de l'élément d'actionnement | Noir |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 400,0 A |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Tension de fonctionnement normale | 690,0 V |
