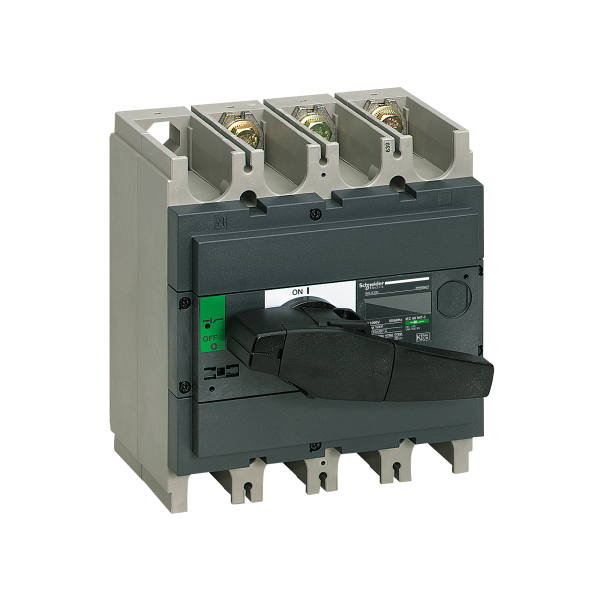

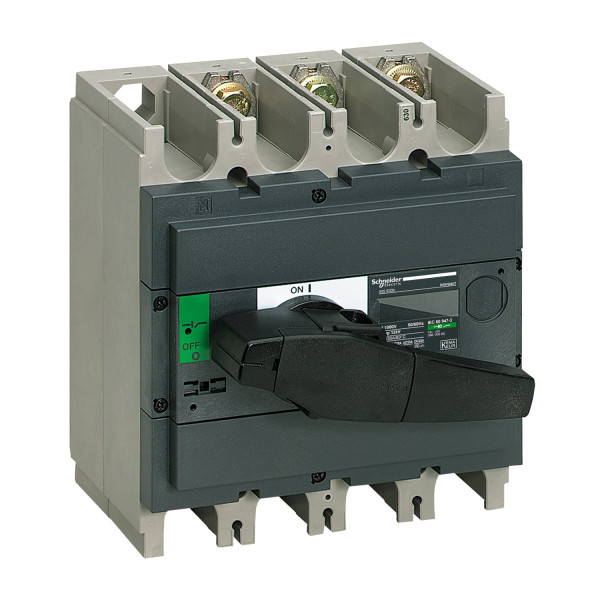

Schneider Electric Interrupteur sectionneur Interpact Ins400 3P 400 A
410.86 € HT 493.03 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 986 points de fidélité en achetant ce produit
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
28.94 € HT 34.73 € TTC
Description
Caractéristiques principales :Gamme : Compact
Fonction produit : Interrupteur-sectionneur
Nom du produit : Compact INS
Nombre de pôles : 3P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
[ie] courant assigné d'emploi : AC-23A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 660/690 VDC-23A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 440/480 VAC-23A : 400 A CA 50/60 Hz 220/240 VAC-23A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 440/480 VAC-22A : 400 A AC 50/60 Hz 480 V NEMAAC-23A : 400 A AC 50/60 Hz 480 V NEMAAC-22A : 400 A CA 50/60 Hz 660/690 VDC-22A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 220/240 V
[ui] tension d'isolement : 750 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV8 kV se conformer à IEC 60947-3
[ith] courant thermique conventionnel : 400 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont50 kA 690 V AC 50/60 Hz sectionneur seulement
[ue] tension assignée d'emploi : 125 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Degré de pollution : 3
Caractéristiques complémentaires :
Type de commande : Poignée rotative frontale directe
Couleur de poignée : Noire
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Puissance maximum : AC-23 : 200 kW 380/415 V AC 50/60 HzAC-23 : 110 kW 230 V NEMA AC 50/60 HzAC-23 : 110 kW 220/240 V AC 50/60 HzAC-23 : 220 kW 440 V AC 50/60 HzAC-23 : 220 kW 480 V NEMA AC 50/60 HzAC-23 : 250 kW 500/525 V AC 50/60 HzAC-23 : 400 kW 660/690 V AC 50/60 Hz
Service assigné : Ininterrompu
[icw] courant assigné de courte durée admissible : 11.5 kA ( 3 s ) conformément à IEC 60947-320 kA ( 1 s ) se conformer à IEC 60947-34 kA ( 30 s ) conformément à IEC 60947-34.9 kA ( 20 s ) conformément à IEC 60947-3
Durée de vie mécanique : 10000 cycle
Durée de vie électrique : AC-22A : 1500 cycle 440 V AC 50/60 HzAC-22A : 1500 cycle 500 V AC 50/60 HzAC-22A : 1500 cycle 690 V AC 50/60 HzAC-23A : 1500 cycle 440 V AC 50/60 HzAC-23A : 1500 cycle 500 V AC 50/60 HzAC-23A : 1500 cycle 690 V AC 50/60 HzDC-23A : 1000 cycle 125 V DC
Pas de raccordement : 45 mm
Hauteur : 205 mm
Largeur : 185 mm
Profondeur : 130 mm
Poids : 4,6 kg
Schneider Electric
SCHA9S65263
Interrupteur Sectionneur 2 P Blanc Acti9 iSW Schneider Electric - 63A 415VAC
5,0 (2)
En stock
8 produit(s) disponible(s)
12.42 € HT 14.90 € TTC
Schneider Electric
SCHA9S60220
Interrupteur de Commande 2P 20 A 415 VCA Acti9 iSW Schneider
En stock
2 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHA9S70640
Interrupteur-Sectionneur 1 P+N 40 A 250 VCA Acti9 iSW-NA Schneider
En stock
5 produit(s) disponible(s)
24.99 € HT 29.99 € TTC
Schneider Electric
SCH28911
Interrupteur sectionneur Interpact Ins125 4P 125 A Schneider Electric
En stock
1 produit(s) disponible(s)
118.73 € HT 142.48 € TTC
Schneider Electric
SCHA9S70663
Interrupteur-Sectionneur 1 P+N 63 A 250 VCA Acti9 iSW-NA Schneider
En stock
6 produit(s) disponible(s)
72.70 € HT 87.24 € TTC
Schneider Electric
SCH28905
Schneider Electric Interrupteur sectionneur Interpact Ins80 4P 80 A
En stock
3 produit(s) disponible(s)
112.40 € HT 134.88 € TTC
Schneider Electric
SCH28900
Schneider Electric Interrupteur sectionneur Interpact Ins40 3P 40 A
En stock
3 produit(s) disponible(s)
76.55 € HT 91.86 € TTC
Schneider Electric
SCHGS1LD3
Schneider Electric Bloc de Base Interrupteur sectionneur Fusible Gs1 3P 3 F Din 160 A
En stock
3 produit(s) disponible(s)
396.07 € HT 475.28 € TTC
Schneider Electric
SCHGS1DD3
Bloc de Base Interrupteur sectionneur Fusible Gs1 3P 3 F Nfc 32 A
En stock
1 produit(s) disponible(s)
164.31 € HT 197.17 € TTC
Schneider Electric
SCHC254250S
Interrupteur sectionneur ComPacT Schneider Electric - 4P - fixe - 250A - 20000cycle
En stock
1 produit(s) disponible(s)
430.64 € HT 516.77 € TTC
Schneider Electric
SCHC164160S
Compact nsx160na - interrupteur-sectionneur - 160a - 4p - montage fixe
En stock
1 produit(s) disponible(s)
516.04 € HT 619.25 € TTC
Schneider Electric
SCHC634630S
Compact nsx630na - interrupteur sectionneur - 630a - 4p
En stock
2 produit(s) disponible(s)
1844.14 € HT 2212.97 € TTC
Schneider Electric
SCHC163160S
Compact nsx160na - interrupteur-sectionneur - 160a - 3p - montage fixe
En stock
1 produit(s) disponible(s)
434.15 € HT 520.98 € TTC
Schneider Electric
SCHC102100S
Compact nsx100na - interrupteur sectionneur - 100a - 2p - montage fixe
En stock
1 produit(s) disponible(s)
211.65 € HT 253.98 € TTC
Schneider Electric
SCH31052
Schneider Electric Commande Rotative Frontale Ins 320 à 630 Poignée Noire
Non géré en stock
A commander
119.15 € HT 142.98 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
28.94 € HT 34.73 € TTC
Schneider Electric
SCHLV432592
Cache-Bornes Court 4P ComPacT NSX Schneider Electric
Non géré en stock
A commander
42.84 € HT 51.41 € TTC
Caractéristiques techniques
| Courant permanent nominal (iu) | 400,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 150,0 kA |
| Classe de protection (ip), face avant | Ip40 |
| Nombre de contacts auxiliaires à deux directions | 4,0 |
| Nombre d'interrupteurs | 1,0 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Puissance de fonctionnement nominale, ac-23, 400 v | 200,0 kW |
| Courant nominal de courte durée admissible icw | 20,0 kA |
| Couleur de l'élément d'actionnement | Noir |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 400,0 A |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Tension de fonctionnement normale | 690,0 V |
