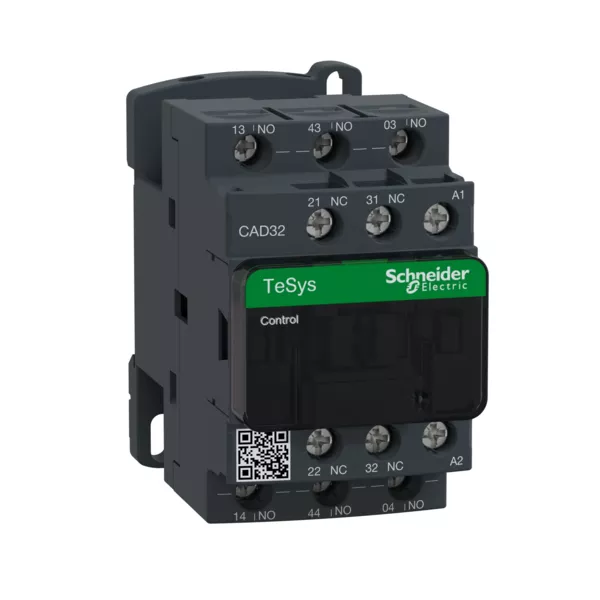

Contacteur 10A Schneider Tesys Cad32 3F Plus 2O Instantané 24VCa

Description

Caractéristiques principales :

• Type de produit ou de composant : Relaisde contrôle
• Nom abrégé d'appareil : CAD
• Application du contacteur : Télécommande
• Catégorie d'emploi : AC-14 / AC-15 / DC-13
• Composition des pôles : 3 F + 2 O
• [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
• Control circuit type : C.a. 50/60 Hz
• Tension circuit de commande : 24 V AC 50/60 Hz

Caractéristiques complémentaires :

• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• [ith] courant thermique conventionnel : 10 A à <= 60 °C
• Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
• [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
• Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
• [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
• Support de montage : Platine / Rail
• Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau / 0,8 à 1,1 Uc opérationnel 50 Hz / 0,85...1,1 Uc opérationnel 60 Hz
• Temps de fonctionnement : 4...19 ms excitation bobine + ouverture ''O'' / 12...22 ms excitation bobine + fermeture ''F'' / 4...12 ms désexcitation bobine + ouverture ''F'' / 6...17 ms désexcitation bobine + fermeture ''O''
• Durée de vie mécanique : 30 Mcycles
• Vitesse de commande : 180 cyc/mn
• Consommation moyenne à l'appel en va : 70 VA à 20 °C 50 Hz
• Consommation moyenne au maintien en va : 8 VA à 20 °C 50 Hz
• Tension de commutation minimale : 17 V
• Courant commuté minimum : 5 mA
• Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
• Résistance d'isolement : > 10 M'
• Hauteur : 77 mm
• Largeur : 45 mm
• Profondeur : 84 mm
• Masse du produit : 0.58 kg

Référence : SCHCAD32B7 (Schneider-Electric)

Ancien produit : Telemecanique CAD32B7
