Boîte vide 3 trous Schneider XALD03 – Ø22 mm – Harmony XAL – Couvercle gris foncé / fond gris clair

Description

La boîte vide Schneider XALD03 de la gamme Harmony XAL est conçue pour accueillir jusqu’à 3 commandes Ø22 mm (boutons-poussoirs, voyants ou commutateurs). Robuste et étanche, elle dispose d’un couvercle gris foncé et d’un fond gris clair assurant une excellente visibilité et une identification aisée. Adaptée aux environnements industriels et tertiaires, cette boîte permet une installation rapide sur machines, armoires ou lignes de production. Indice de protection IP66, résistant aux poussières et aux projections d’eau.

Caractéristiques principales :

• Gamme de produits : Harmony XALD
• Type de produit ou de composant : Boîte à boutons vide
• Nom abrégé d'appareil : XALD
• Compatibles avec les boutons : ZB5AA3 + ZENL1111 ou ZB5AD2 + ZENL1111
• Nombre de trous : 3 trous
• Couleur de la base du boîtier : Gris clair RAL 7035
• Couleur du capot : Gris foncé RAL 7016
• Matière : Polycarbonate

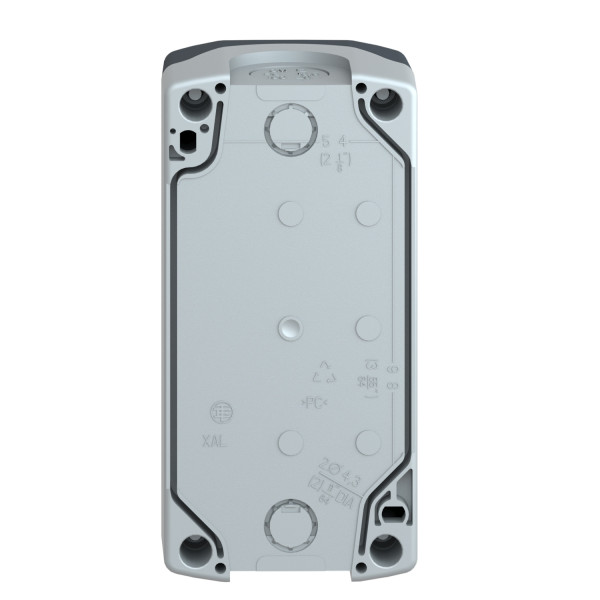

• Entrée de câble : 2 préperçages pour entrée de câble, capacité de serrage: <= 14 mm / 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: <= 12 mm
• Degré de protection ip : IP66 conformément à IEC 60529

Caractéristiques complémentaires :

• Variante de construction : Pour montage par le client
• Nombre de rangées verticaux : 3
• Masse du produit : 0.238 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance: 0,1 m
• Montage du bloc : Montage avant / Montage arrière
• Electrical composition code : SR1 / SR2 / MR1 / MF1 / PF1 / MF2 / PF2 / SF1 / SF2 / PR1
• Groupe principal : 3 trous
• Groupe de produits : Gris standard

Référence : SCHXALD03 (Schneider-Electric)

Ancien produit : Telemecanique XALD03

caractéristiques principales

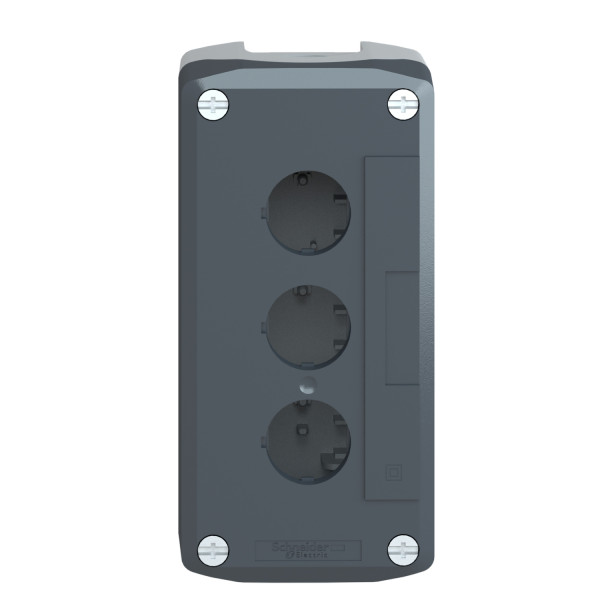

3 trous de montage pour Ø22 mm

La boîte comporte 3 perçages de Ø22 mm, compatibles avec l'ensemble des boutons-poussoirs, voyants lumineux et sélecteurs de la gamme Schneider Harmony.

conception robuste et étanche ip66

Son enveloppe résistante, associée à un indice de protection IP66, offre une excellente étanchéité contre les poussières et les jets d’eau, garantissant une utilisation fiable même en milieux sévères.

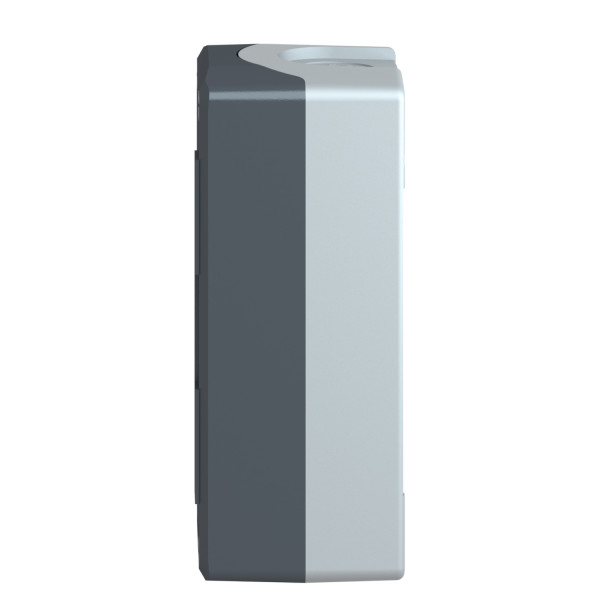

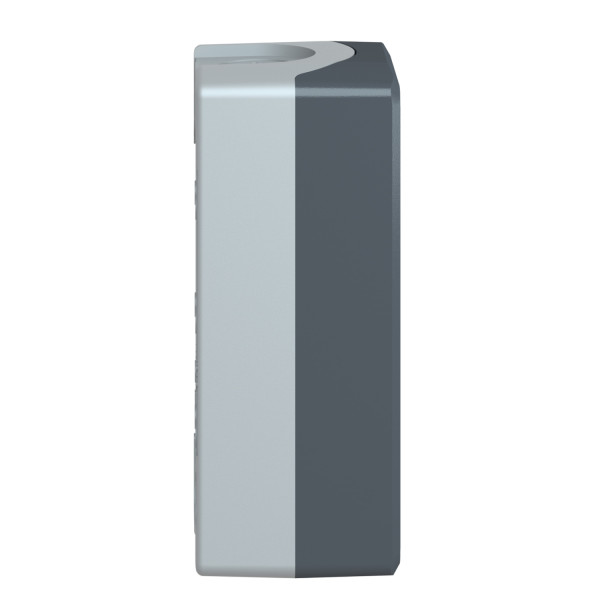

design différencié : couvercle et fond bicolores

Avec un couvercle gris foncé et un fond gris clair, la boîte XALD03 facilite la lisibilité des commandes installées, tout en s’intégrant harmonieusement dans tous types d’installations.

avantages du produit

✔ Installation rapide : perçages déjà réalisés pour montage immédiat.
✔ Robustesse industrielle : protection contre l’eau, la poussière et les chocs.
✔ Polyvalence : compatible avec l’ensemble des dispositifs Ø22 mm Harmony XB5/XB7.

applications

La boîte XALD03 est idéale pour :

• Postes de commande industriels
• Tableaux électriques et armoires de machines
• Automatisation de bâtiments
• Postes de production et chaînes d'assemblage

installation

1. Fixer la boîte vide à l’emplacement souhaité (vis ou support adapté).
2. Installer les boutons-poussoirs, voyants ou sélecteurs Ø22 mm.
3. Raccorder les éléments de commande aux équipements électriques.
4. Tester le fonctionnement de chaque commande avant mise en service.
