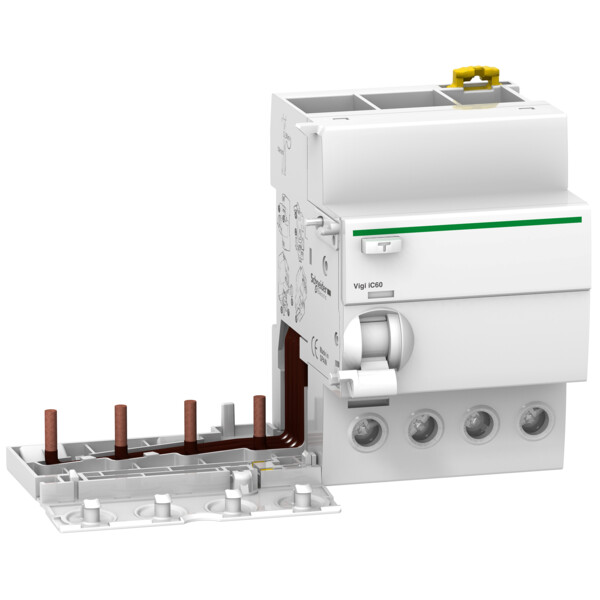

Bloc différentiel Schneider Acti9 Vigi iC60 4 pôles 63A type AC 30mA 400V

Description

Bloc différentiel Schneider Vigi iC60 4P 63A 30mA type AC

Le bloc différentiel Schneider Electric Acti9 Vigi iC60 A9V41463 est un dispositif différentiel additionnel 4 pôles destiné à être associé aux appareils compatibles de la gamme Acti9 iC60. Avec un courant nominal de 63 A, une sensibilité différentielle de 30 mA et une protection de type AC, il permet d'assurer la protection différentielle des circuits électriques alimentés sous 400 à 415 V AC.

Ce bloc différentiel Schneider 4P fonctionne avec un déclenchement instantané. Sa sensibilité de 30 mA est destinée à la protection des personnes contre les chocs électriques par contact direct. Sa conception prévoit également une indication de câblage et des bornes conçues pour faciliter son intégration avec les équipements Acti9 iC60 compatibles.

Les + du produit

• Bloc différentiel additionnel de la gamme Schneider Electric Acti9 Vigi iC60
• Configuration 4 pôles adaptée aux circuits correspondants
• Courant nominal de 63 A
• Sensibilité différentielle de 30 mA
• Protection différentielle de type AC
• Déclenchement instantané
• Tension d'utilisation de 400 à 415 V AC
• Indication de câblage facilitant le raccordement
• Aptitude au sectionnement selon les normes IEC 61009-1 et IEC 61009-2-1

Caractéristiques techniques

• Marque : Schneider Electric
• Gamme : Acti9
• Série : Vigi iC60
• Référence fabricant : A9V41463
• EAN : 3606480090936
• Type de produit : dispositif différentiel additionnel
• Nombre de pôles : 4P
• Courant nominal : 63 A
• Sensibilité différentielle : 30 mA
• Classe de protection différentielle : type AC
• Temporisation : instantanée
• Tension assignée : 400 à 415 V AC

Conformité et protection

Le Schneider Acti9 Vigi iC60 A9V41463 assure une fonction de protection différentielle des personnes contre les chocs électriques par contact direct avec une sensibilité de 30 mA. Schneider Electric indique également une aptitude au sectionnement conforme aux normes IEC 61009-1 et IEC 61009-2-1.

Le fabricant indique que ce produit répond aux réglementations internationales RoHS et REACH relatives notamment à l'utilisation de certaines substances dans les équipements électriques.

Utilisation

Le bloc Vigi iC60 A9V41463 est destiné à compléter un appareil Acti9 iC60 compatible afin d'ajouter une fonction de protection différentielle. Sa configuration 4 pôles et son courant nominal de 63 A permettent son utilisation sur les circuits électriques compatibles fonctionnant sous une tension de 400 à 415 V AC.

Sa protection de type AC est conçue pour détecter les courants différentiels correspondant à cette classe de protection. La sensibilité de 30 mA permet d'assurer une fonction de protection des personnes.

Recommandations

Avant l'installation, vérifier que le disjoncteur Acti9 iC60 auquel le bloc doit être associé est compatible avec cette référence, notamment concernant le nombre de pôles et le courant nominal. Le choix d'un dispositif différentiel doit également tenir compte du type de circuit à protéger et du type de courant différentiel susceptible d'être généré par les équipements raccordés.

L'installation et le raccordement doivent être réalisés hors tension conformément aux prescriptions applicables à l'installation électrique. Schneider Electric indique que la référence A9V41463 est arrêtée depuis le 2 décembre 2024 et qu'aucune référence de remplacement n'est actuellement indiquée sur sa fiche produit.

FAQ

À quoi sert le bloc différentiel Schneider A9V41463 ?

Le A9V41463 est un bloc différentiel additionnel destiné à être associé à un appareil compatible de la gamme Acti9 iC60 afin de lui apporter une fonction de protection différentielle.

Quelle est la sensibilité différentielle du Vigi iC60 A9V41463 ?

Sa sensibilité différentielle est de 30 mA. Schneider Electric indique que cette sensibilité permet notamment la protection des personnes contre les chocs électriques par contact direct.

Quel est le type différentiel du Schneider A9V41463 ?

Cette référence est un dispositif différentiel de type AC. Il ne doit pas être confondu avec les versions Vigi iC60 de type A ou A-SI, qui correspondent à d'autres références.

Le bloc Vigi iC60 A9V41463 est-il tétrapolaire ?

Oui. La référence A9V41463 est une version 4 pôles avec un courant nominal de 63 A et une tension assignée de 400 à 415 V AC.

Marquage CE et certification NF

Cette référence européenne, identifiée par le marquage CE, respecte les exigences imposées par les Directives Européennes pour les produits électriques commercialisés au sein de l'Union Européenne. Elle garantit ainsi la conformité du produit en matière de sécurité et de qualité selon les normes européennes.

En France, une certification volontaire supplémentaire, le label NF, est délivrée par l'AFNOR (Association française de normalisation). Les produits disposant à la fois du marquage CE et du label NF partagent les mêmes caractéristiques techniques que ceux uniquement marqués CE.

Différences entre références européennes et françaises

• Référence européenne (CE) : A9V41463
• Référence française (NF) : A9V11463

Les références européennes sont compatibles avec les versions françaises et présentent des spécifications identiques, notamment en termes de performance et de fiabilité. Leur avantage réside dans leur prix généralement plus bas, car elles ne portent pas le label NF, ce qui réduit les coûts de certification.
