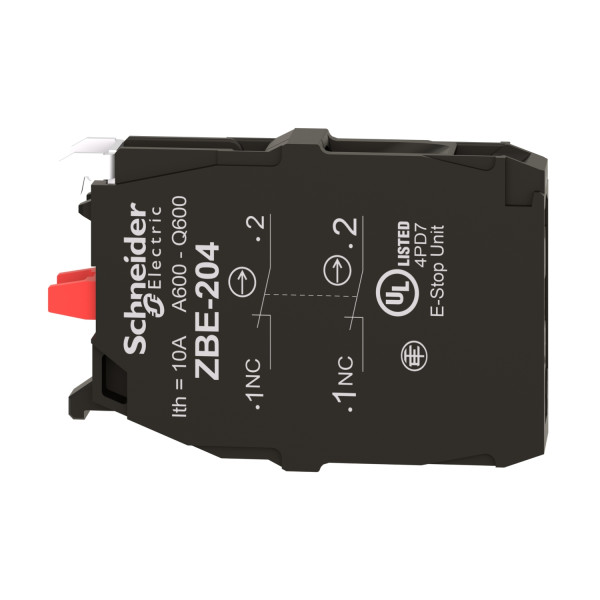

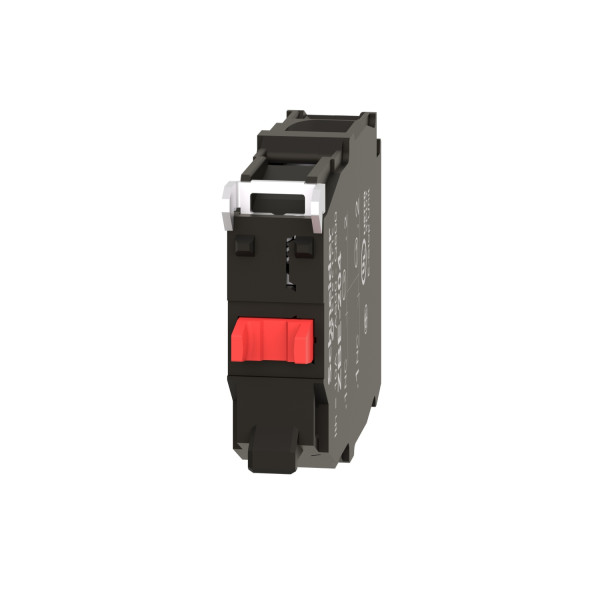

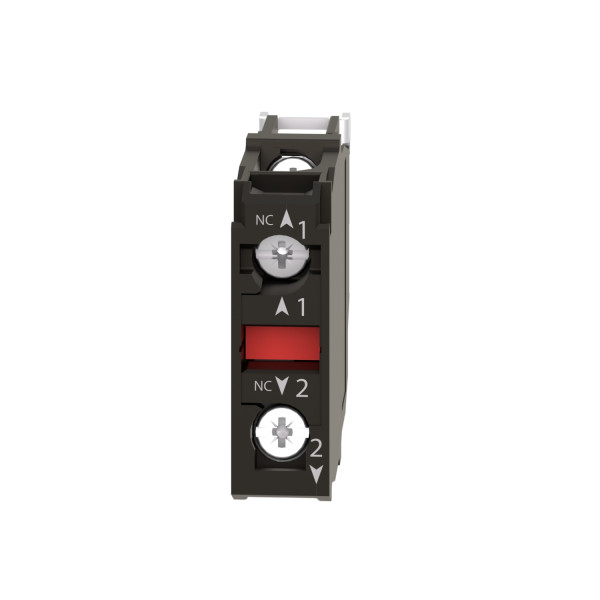

Harmony bloc contact pour bouton - zbe ø22 - 2o
49.50 TTC
Soit un prix unitaire de 9.90 € TTC
Soit un prix unitaire de 9.90 € TTC
Marque : Schneider Electric
Référence : ZBE204
EAN : 3389110119206
Emballage : 5
> Voir plus de détails
> Fiche E-Catalogue
Référence : ZBE204
EAN : 3389110119206
Emballage : 5
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 19 point(s) de fidélité.
En stock Il y a 38 produit(s) disponible(s) |
|
|
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique ZBE204
- Gamme de produits : Harmony XB4 / Harmony XB5
- Type de produit ou de composant : Bloc de contacts
- Nom abrégé d'appareil : ZBE
- Vente par quantité indivisible : 5
- Degré de protection ip : IP20 conformément à IEC 60529
- Description des contacts : 2 ''O''
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Double
- Utilisation des contacts : Contacts standards
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
- Description des bornes iso n°1 : (11-12)NC / (21-22)NC
- Masse du produit : 0.02 kg
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 4.3 mm (course totale)
- Force d'actionnement : 3.4 N (état électrique modifié par ''O'')
- Durée de vie mécanique : 5000000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 0,0416666666666667 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 1.5 A à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.15 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ? < 10exp(-7) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ? < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
- Montage du bloc : Montage avant
- Information complémentaire : Montage sur l'embase du bouton-poussoir
Ancien produit : Telemecanique ZBE204
Référence Schneider Electric ZBE204 / SCHZBE204
Caractéristiques techniques du produit :
Bloc de contact auxiliaire | |
---|---|
Mode de pose | Fixation frontale |
Modèle | Relevable |
Douille | Sans |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Finition du raccordement électrique | Raccordement à vis |
Nombre de contacts en tant que contacts à ouverture | 2 |
Nombre d'interrupteurs de signal d'erreur | 0 |
Nombre de contacts en tant que contacts à fermeture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
