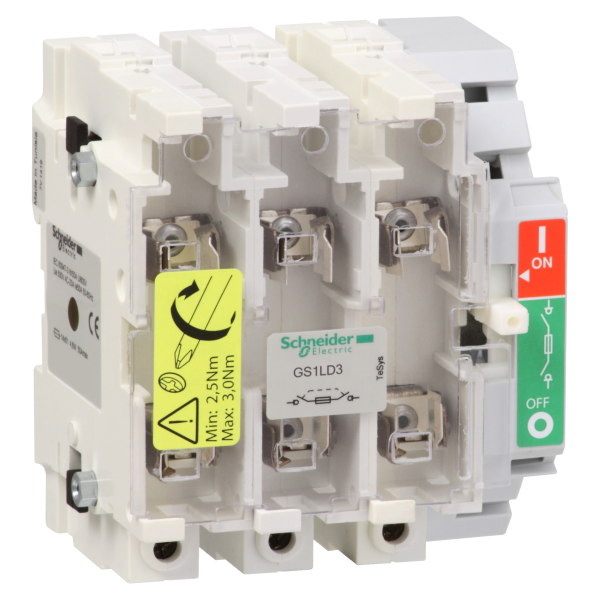

Schneider electric bloc de base interrupteur sectionneur fusible gs1 3p 3 f din 160 a
SCHGS1LD3 - Schneider Electric
475.28 € TTC
Marque : Schneider Electric
Référence : GS1LD3
EAN : 3389110254006
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GS1LD3
EAN : 3389110254006
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 950 point(s) de fidélité.
|
En stock Il y a 3 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique GS1LD3
- Gamme : TeSys
- Product name : TeSys GS
- Nom abrégé d'appareil : GS1 L
- Type de produit ou de composant : Switch-disconnector-fuse
- Description des pôles : 3P
- Pôles protégés : 3t
- Description des contacts : 3F
- [ith] courant thermique conventionnel : 160 A à 40 °C
- [ie] courant assigné d'emploi : 125 A à 440 V 2 pôles en série par phase sur DC-23A / 125 A à 440 V 2 pôles en série par phase sur DC-23B / 125 A à 690 V avec couvercle de borne sur AC-23A / 125 A à 690 V avec couvercle de borne sur AC-23B / 160 A à 400 V sur AC-23A / 160 A à 400 V sur AC-23B / 160 A à 500 V sur AC-23A / 160 A à 500 V sur AC-23B
- Type de fusible : DIN
- Taille du fusible : 0
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Côté droit direct
- Support de montage : Platine
- [ui] tension assignée d'isolement : 750 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Puissance assignée d'emploi en w : 90 kW à 400 V / 110 kW à 500 V / 110 kW à 690 V
- Pouvoir de fermeture : 1600 A à 400 V sur AC-23B
- [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
- Pouvoir de coupure : 1280 A à 400 V sur AC-23B
- Résistance de court-circuit : 20 kA
- Durée de vie mécanique : 10000 cycle
- Durée de vie électrique : 1000 cycle sur AC-23A / 1000 cycle sur AC-23B / 200 cycle sur DC-23A / 200 cycle sur DC-23B
- Mode de raccordement : Circuit de puissance : barres / Circuit de puissance : bornes à anneau câble 50...95 mm² - rigidité du câble: souple
- Couple de serrage : Circuit de puissance : 12 N.m - sur barres / Circuit de puissance : 12 N.m - sur bornes à anneau
Ancien produit : Telemecanique GS1LD3
Référence Schneider Electric GS1LD3 / SCHGS1LD3
Caractéristiques techniques du produit :
| Interrupteur sectionneur à fusible | |
|---|---|
| Courant permanent nominal (iu) | 160 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Nh0 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 90 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 750 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Droite |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
