Photo(s) non contractuelle(s)

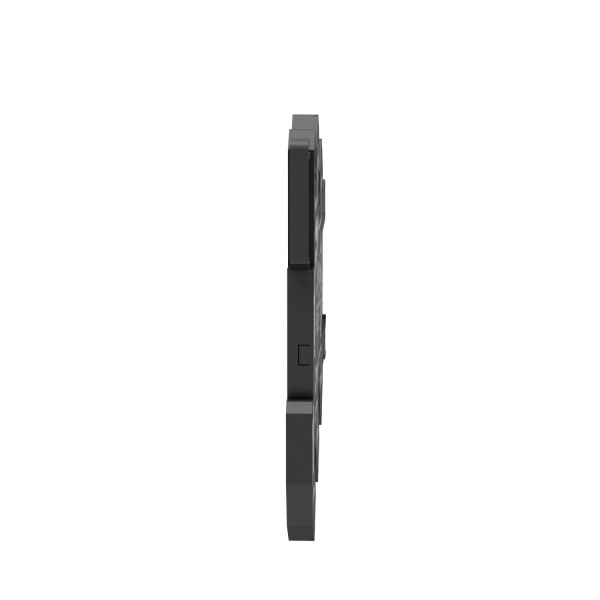

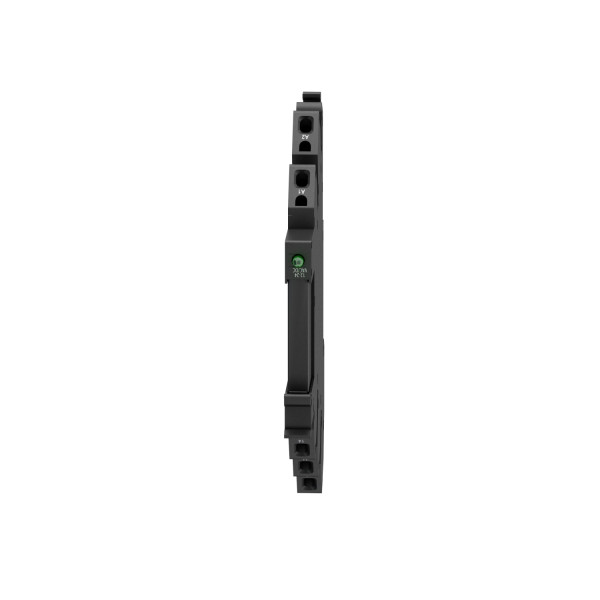

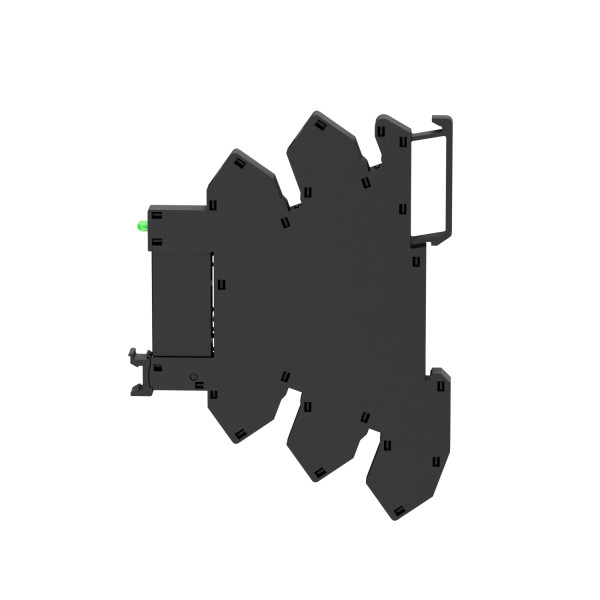

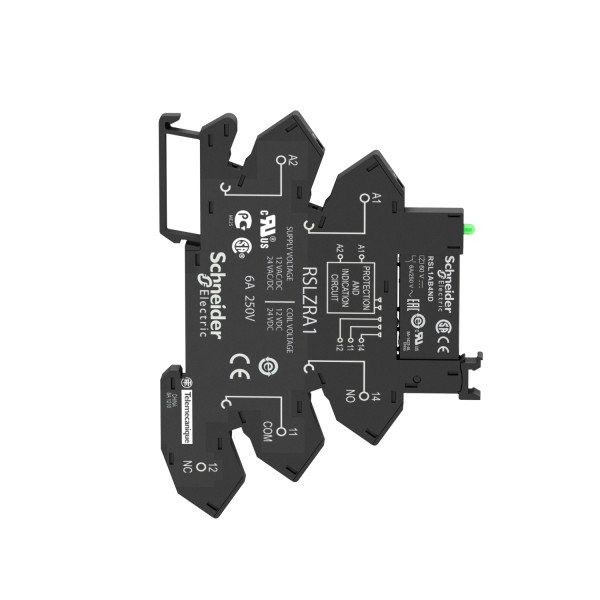

Relais PCB Schneider Harmony Relay RSL embrochable monté sur embase 1OF 6A 24VACDC
14,8917 € HT 17,87 € TTC
Soit un prix unitaire de 14,8917 € HT Soit un prix unitaire de 17,87 € TTC
Soit un total de 148,917 € HT Soit un total de 178,70 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 35 points de fidélité en achetant ce produit
Schneider Electric
SCHRSLZRA1

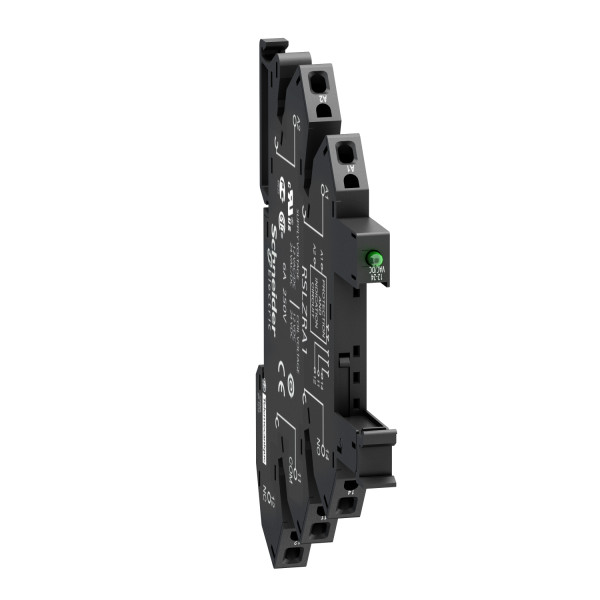

EMBASE AVEC BORNE A RESSORT, 12 - 24 AC/DC
Non géré en stock
A commander
9,40 € HT 11,28 € TTC
Soit un total de 94,00 € HT Soit un total de 112,80 € TTC
Description
Caractéristiques principales :
- Gamme de produits : Zelio Relay
- Nom de gamme : Relais d'interface
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RSL
- Description des contacts : 1 F/O
- Fonctionnement des contacts : Standard
- Tension circuit de commande : 24 V DC
- [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
- Led d'état : Avec
- Forme des broches : Plat (type PCB)
- Vente par quantité indivisible : 10
Caractéristiques complémentaires :
- Mode de fixation : Ressort de compression plastique
- Résistance moyenne : 3390 Ohm (DC) à 23 °C +/- 10 %
- [ui] tension assignée d'isolement : 250 V conformément à EN/IEC / 277 V conformément à cUL
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC
- Matériau des contacts : Alliage d'argent (AgSnO2)
- [ie] courant assigné d'emploi : 0,25 1 F/O (AC-1/DC-1) conformément à IEC/UL
- Courant commuté minimum : 100 mA
- Tension de coupure maximale : 277 V
- Tension de commutation minimale : 12 V
- Pouvoir de commutation maximum : 1500 VA / 150 W
- Capacité de commutation minimum : 120 mW
- Vitesse de commande : <= 72000 cycles/hour sans charge / <= 360 cycles/hour sous-charge
- Durée de vie mécanique : <= 10000000 cycle
- Durée de vie électrique : 60000 cycles pour résistif charge (0,25 à 250 V, AC-1)
- Temps de fonctionnement : 5 ms / 12 ms remise à zéro
- Marquage : CE
- Catégorie de protection : RT III
- Position de montage : Toutes positions
- Hauteur : 78.6 mm
- Largeur : 6.2 mm
- Profondeur : 101 mm
- Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
- Masse du produit : 0.029 kg
- Courant de charge : 6 A à 250 V AC pour 0,5 mm de distance de montage
- Consommation moyenne en w : 0.17 W DC
- Seuil de tension de retombée : >= 0,05 Uc
- Disposition des contacts : Séparé
- Mode de raccordement : Bornes à ressort (1 x 0,2...1 x 1,5 mm²/AWG24...AWG16)souple câbleavec embout / Bornes à ressort (1 x 0,2...1 x 1,5 mm²/AWG24...AWG16)rigide câblesans embout
- Couple de serrage : 10...40 N.m
- Force de serrage : 10...40 N
Référence : SCHRSL1PRBU (Schneider-Electric)
Finder
FID077024
Relais embrochable 4rt 7a 230vac bouton test + indicateur mecanique (553482300040)
5,0 (5)
En stock
59 produit(s) disponible(s)
4,5833 € HT 5,50 € TTC
Schneider Electric
SCHRXM4AB2BD
Relais miniature 4 CO avec Led 24 V DC
En stock
171 produit(s) disponible(s)
5,7583 € HT 6,91 € TTC
Schneider Electric
SCHRM35LM33MW
Relais de contrôle de niveau de liquide Zelio RM35-L - 240Vca/cc
En stock
3 produit(s) disponible(s)
56,50 € HT 67,80 € TTC
Finder
FID259109
Support pour 5534 a vis etrier metal (9474SMA)
4,8 (8)
En stock
52 produit(s) disponible(s)
3,0333 € HT 3,64 € TTC
Finder
FID076645
Relais Industriel 7 A Série 55 Finder – 4 Contacts Inverseur - Tension Nominale Bobine 24 V DC (553490240040)
En stock
34 produit(s) disponible(s)
4,65 € HT 5,58 € TTC
Finder
FID258911
Support de Fixation pour Relais Industriel Finder
5,0 (1)
En stock
23 produit(s) disponible(s)
3,50 € HT 4,20 € TTC
Schneider Electric
SCHRXM4AB1P7
RELAIS MINIATURE 4 CO 230 V AC
5,0 (1)
En stock
66 produit(s) disponible(s)
7,1167 € HT 8,54 € TTC
Finder
FID079424
Relais Industriel Embrochable 7 A 24 Vac 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (4)
En stock
40 produit(s) disponible(s)
4,5833 € HT 5,50 € TTC
Schneider Electric
SCHRXZE2M114M
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - connecteurs
En stock
132 produit(s) disponible(s)
4,2333 € HT 5,08 € TTC
Schneider Electric
SCHRXM4AB1BD
Zelio Relay RXM - relais miniature - embrochable - test - 4OF - 12A - 24VDC
En stock
63 produit(s) disponible(s)
4,3333 € HT 5,20 € TTC
Schneider Electric
SCHRXM4AB2P7
Relais miniature Schneider Harmony Relay RXM embrochable test+DEL 4OF 6A 230VAC
En stock
179 produit(s) disponible(s)
5,75 € HT 6,90 € TTC
Schneider Electric
SCHRXM4AB2B7
RELAIS MINIATURE 4 CO AVEC LED 24 V AC
En stock
145 produit(s) disponible(s)
7,4167 € HT 8,90 € TTC
Schneider Electric
SCHRXZE2S114M
Zelio Relay RXM - embase RXM4 - contacts séparés - raccord vis étrier
En stock
97 produit(s) disponible(s)
5,10 € HT 6,12 € TTC
Finder
FID079431
Relais Industriel Embrochable 7 A 12 Vdc 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (1)
En stock
14 produit(s) disponible(s)
4,5833 € HT 5,50 € TTC
Schneider Electric
SCHRXM4AB1B7
Relais de puissance 4OF 6A Harmony RXM relais miniature 24Vac
En stock
41 produit(s) disponible(s)
8,7833 € HT 10,54 € TTC
4,9167 € HT 5,90 € TTC
Schneider Electric
SCHRM22LG11MR
Relais Contrôle de Niveau 1 Contact O/F 24 à 240 Vca/cc Harmony Control RM22 Schneider
En stock
1 produit(s) disponible(s)
44,5833 € HT 53,50 € TTC
Legrand
LEG037662
Embout de Câblage Starfix Legrand Simple à Collerette Isolante Bleue – Livré en Bande – pour Conducteurs Section 0,75 mm2
En stock
4320 produit(s) disponible(s)
0,0833 € HT 0,10 € TTC
Soit un total de 39,984 € HT Soit un total de 48,00 € TTC
Finder
FID111766
Relais modulaire 24vdc 2no 20a agsn02 (222290244000)
Non géré en stock
A commander
27,0333 € HT 32,44 € TTC
Soit un total de 135,1665 € HT Soit un total de 162,20 € TTC
Dont éco participation : 0,06 €
Schneider Electric
SCHZB5AG410
Harmony tête de bt-tournant à clé - 2 positions - Ø22 - noir - Ronis 458A
Non géré en stock
A commander
40,2167 € HT 48,26 € TTC
Legrand
LEG037260
Bloc de jonction Viking 3 à ressort - 1 jonc/2 conduct - 1entr/1sortie - gris - pas 5
5,0 (1)
En stock
45 produit(s) disponible(s)
0,9083 € HT 1,09 € TTC
Schneider Electric
SCHLC1D258P7
Schneider Electric Contacteur Tesys Lc1D 4P (2F Plus 2O) Ac1 440V 40 A Bobine 230 V Ca
En stock
1 produit(s) disponible(s)
92,5917 € HT 111,11 € TTC
Schneider Electric
SCHLC1K09004B7
Schneider Electric Contacteur Tesys Lc1K 4P Ac1 440V 20 A Bobine 24 V Ca
Non géré en stock
A commander
30,3083 € HT 36,37 € TTC
Caractéristiques techniques
| Courant nominal | 6,0 A |
| Largeur | 6,2 mm |
| Hauteur | 78,6 mm |
| Profondeur | 101,0 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Oui |
| Type de contact de commutation | Contact simple |
| Appareil complet avec socle | Oui |
| Finition du raccordement électrique | Raccordement par borne à ressort |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Oui |
| Type de tension d'actionnement | Dc |
| Nombre de contacts en tant qu'inverseurs | 1,0 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24,0 V |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
