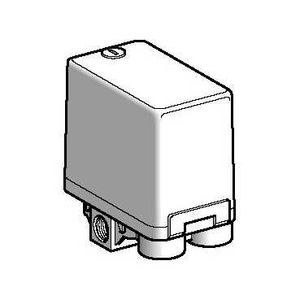

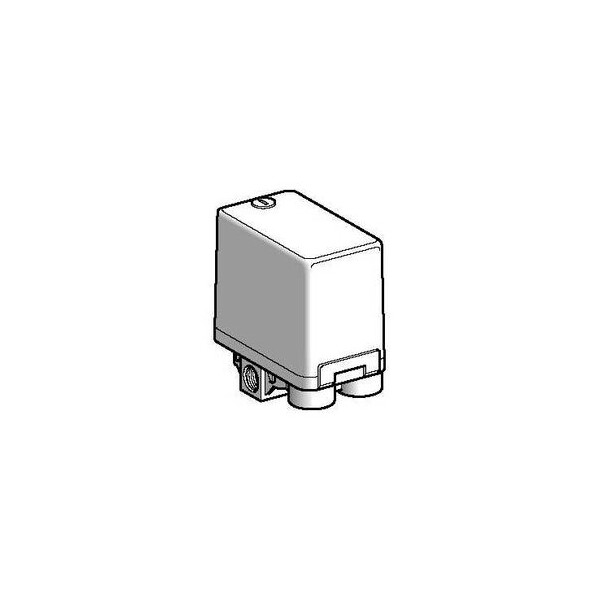

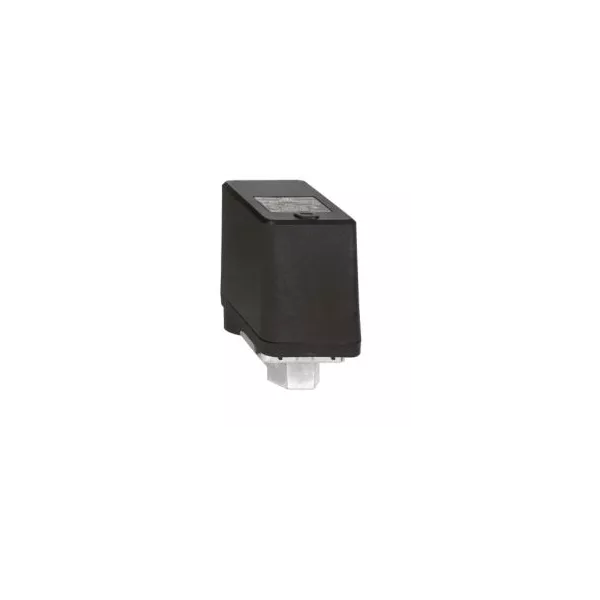

pressostat XMX 12 bar écart réglable 2 seuils 1 OF

Description

Caractéristiques principales :

• Gamme de produits : OsiSense XM
• Type de pressostat : Détecteur de pression électromécanique
• Nom du pressostat : XMX
• Taille de capteur de pression : 12 bar
• Description des contacts : 1 F/O à action brusque
• Fluide contrôlé : Air (0...55 °C) / Eau douce (0...55 °C) / Eau de mer (0...55 °C)
• Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
• Entrée de câble : 2 entrées filetées pour presse-étoupe Pg 13,5 conformément à NF C 68-300
• Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 1...2 x 2,5 mm²
• Type de circuit : Télécommande
• In courant assigné d'emploi : 0,125 (Ue = 120 V), AC-15, B300 / 1.5 A (Ue = 240 V), AC-15, B300 / 0.1 A (Ue = 250 V), DC-13, R300
• Réglage : Interne
• Couleur du capot : Noir opaque
• Type d'opération de détecteur de pression : Régulation entre 2 seuils
• Type d'écart : Différentiel fixe
• Affichage local : Sans
• Matière du coffret : PC imprégné de Lexan 500R
• Plage réglage d'un paramètre supérieur : 1.3...12 bar
• Plage réglage d'un paramètre inférieur : 0.3...10.3 bar
• Actionneur pression : Membrane
• Minimum différentiel possible à fort réglage : 1.7 bar
• Minimum différentiel possible à faible réglage : 1 bar
• Pression de rupture : 30 bar
• Matière en contact avec le fluide : Toile recouverte de nitrile / Alliage zinc chromé
• Pression accidentelle maximum permise : 27 bar

Caractéristiques complémentaires :

• Hauteur : 106 mm
• Largeur : 57 mm
• Profondeur : 97.5 mm
• Position de montage : Toutes positions
• Surpression admissible par cycle : 15 bar
• Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
• Vitesse de commande : 10 cyc/mn
• [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• Durée de vie électrique : 1000000 cycle, 50/60 Hz, AC-15, 240 V/0,125, Ith = 10 A
• Durée de vie mécanique : 1000000 cycle
• Précision de répétition : < 3.5 %
• Masse du produit : 0.43 kg

Référence : SCHXMXA12L2135 (Schneider-Electric)

Ancien produit : Telemecanique XMXA12L2135
