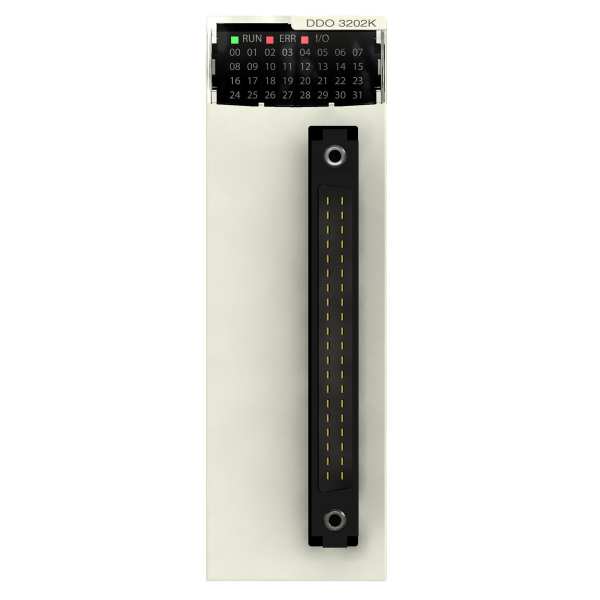

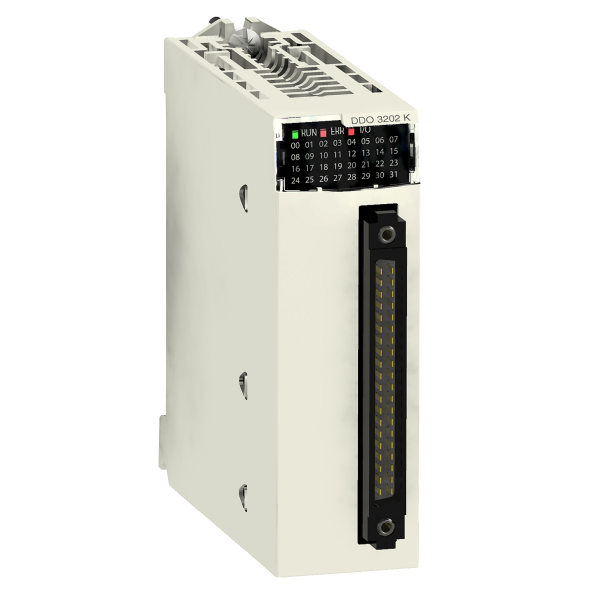

Schneider electric dig 32q trans source 0.1a
42.05 € TTC
Marque : Schneider Electric
Référence : BMXDDO3202K
EAN : 3595863910476
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMXDDO3202K
EAN : 3595863910476
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 84 point(s) de fidélité.
En stock Il y a 3 produit(s) disponible(s) |
|
|
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique BMXDDO3202K
- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module de sorties numériques
- Raccordement électrique : Connecteur 40 points
- Nombre sorties tor : 32 conformément à EN/IEC 61131-2
- Type de sortie tor : Statique
- État sortie tor : Positif
- Tension de sortie tor : 24 V 19...30 V c.c.
- Courant de sortie tor : 0.1 A
- Compatibilité de sortie : Entrée CC IEC 61131-2 type 3 / Pas d'entrée CC IEC 61131-2
- Courant par voie : <= 0.125 A
- Courant par module : <= 3.2 A
- Courant de fuite : <= 0.1 mA à phase 0
- [ures] tension résiduelle : <= 1.5 V à phase 1
- Résistance d'isolement : > 10 M' 500 V DC
- Puissance dissipée en w : <= 3.6 W
- Temps de réponse de la sortie : 1.2 ms
- Mise en parallèle des sorties : Oui : 3 maximum
- Consommation électrique typique : 150 mA à 3,3 V DC
- Fiabilité mtbf : 360412 H
- Type de protection : Protection contre court-circuit externe / Overload protection / Overvoltage protection / Protection inversion de polarité
- Protection contre les surcharges en sortie : Avec disjoncteur électronique 0,125 A < Id < 0,185 A / Avec limiteur de courant
- Protection surtension en sortie : Avec diode suppresseuse de surtension
- Protection court-circuit sortie : Avec fusible externe 2 A
- Protection inversion de polarité : Diode montée à l''opposé
- Seuil de détection de tension : < 14 V DC préactuateur erreur / > 18 V DC préactuateur à phase 0
- Charge sur lampe à filament : <= 1.2 W
- Fréquence de commutation : 0,5/LI² Hz
- Temps de surcharge : <= 15 ms
- Impédance de charge ohmique : <= 220 Ohm
- Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
- Masse du produit : 0.11 kg
Ancien produit : Telemecanique BMXDDO3202K
Référence Schneider Electric BMXDDO3202K / SCHBMXDDO3202K
Caractéristiques techniques du produit :
Module d'entrées/sorties numérique | |
---|---|
Hauteur | 100,0 mm |
Profondeur | 150,0 mm |
Adapté aux fonctions de sécurité | Non |
Nombre de sorties numériques | 32,0 |
Temps de retard en cas de changement de signal | 1,2 ms |
Temps de retard en cas de changement de signal | 1,2 ms |
Type de tension d’alimentation | Dc |
Type de tension d'entrée | Dc |
Capacité de redondance | Non |
Courant de sortie | 0,1 A |
Protection contre les courts-circuits, sorties disponibles | Non |
Type de sortie numérique | Transistor |
Finition du raccordement électrique | Fiche |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Matériel associé (ex ia) | Non |
Matériel associé (ex ib) | Non |
Catégorie selon en 954-1 | 1 |
Niveau de performance selon en iso 13849-1 | Sans |
Tension d'alimentation cc | 24,0 V |
Tension d'alimentation cc | 24 V |
Tension admissible à la sortie | 30,0 V |
Tension admissible à l'entrée | 30,0 V |
Tension admissible à l'entrée | 19 V |
Type de tension de sortie | Dc |
Entrées numériques configurables | Non |
Sorties numériques configurables | Oui |
Sil conformément à iec 61508 | Sans |
Nombre d’entrées numériques | 0,0 |
Largeur | 33,0 mm |
Courant d'entrée au signal 1 | 0,65 A |
