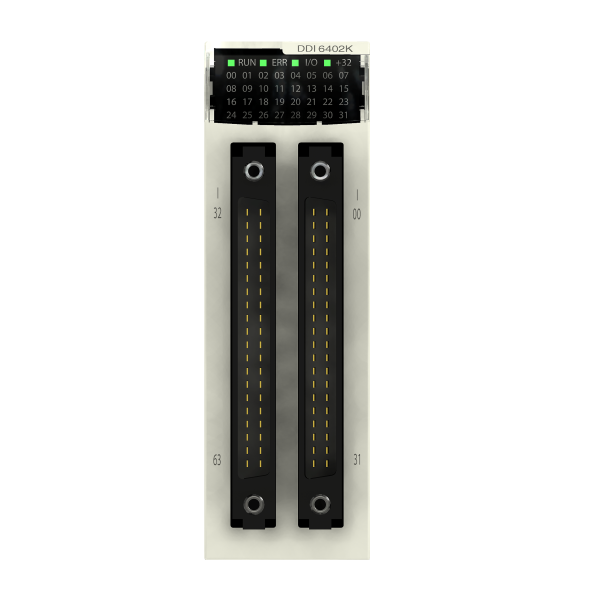

Schneider electric dig 64i 24 vdc sink

SCHBMXDDI6402K - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module d'entrées numériques
• Raccordement électrique : 2 connecteurs 40 points
• Nombre entrées tor : 64
• Type d'entrée tor : Isolé
• Types d'entrée : Chute de courant (logique positive)
• Tension entrées tor : 24 V c.c. positif
• Courant d'entrée tor : 1 mA

• Alimentation électrique du capteur : 19...30 V
• Tension état 1 garanti : >= 15 V
• Courant état 1 garanti : >= 1 mA
• Tension état 0 garanti : <= 5 V
• Courant état 0 garanti : <= 0.5 mA
• Impédance d'entrée : 24000 Ohm
• Résistance d'isolement : > 10 M' 500 V DC
• Puissance dissipée en w : <= 4.3 W
• Temps de filtrage typique cc : 4 ms
• Temps de filtrage maximal cc : 7 ms
• Mise en parallèle des entrées : Non
• Consommation électrique typique : 200 mA à 3,3 V DC
• Fiabilité mtbf : 362681 H
• Type de protection : Sans protection contre inversion de polarité / 1 fusible externe par groupe de canaux 0.5 A à fusion rapide
• Seuil de détection de tension : < 14 V DC détecteur erreur / > 18 V DC détecteur OK
• Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour 32 canaux d'indication / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
• Masse du produit : 0.145 kg
