Photo(s) non contractuelle(s)

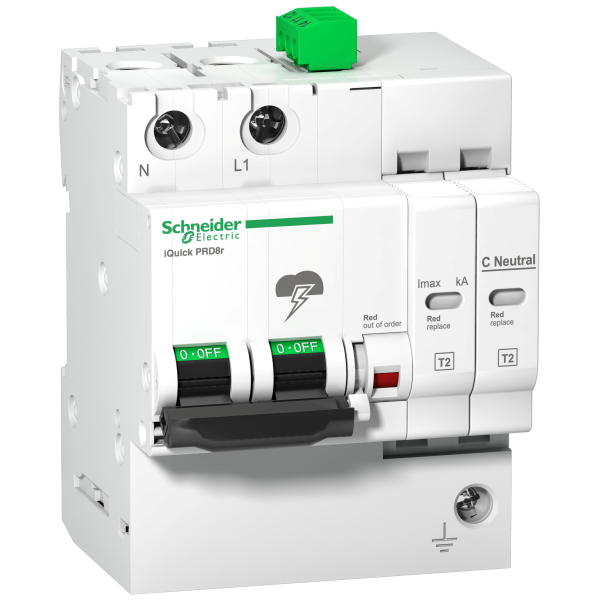

Acti9, iQuick PRD20r parafoudre 1P+N avec report signalisation
82,4167 € HT 98,90 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 197 points de fidélité en achetant ce produit
Schneider Electric
SCHA9L16311

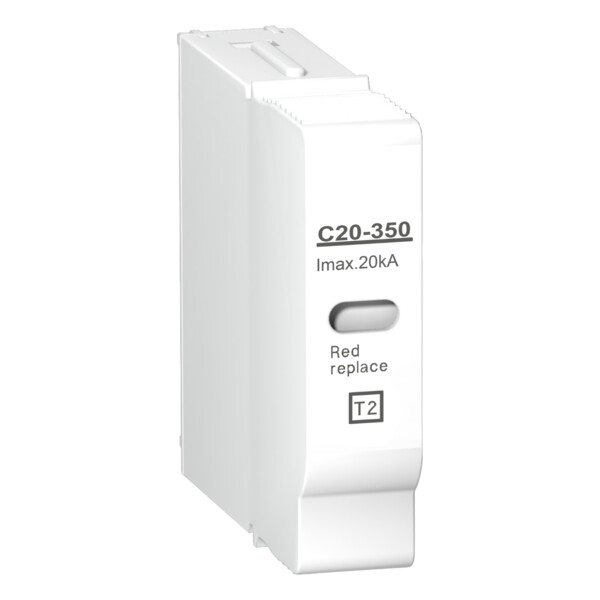

Cartouche pour pararfoudre C 20-350 1,2kV
Non géré en stock
A commander
66,9667 € HT 80,36 € TTC
Schneider Electric
SCHA9L16313

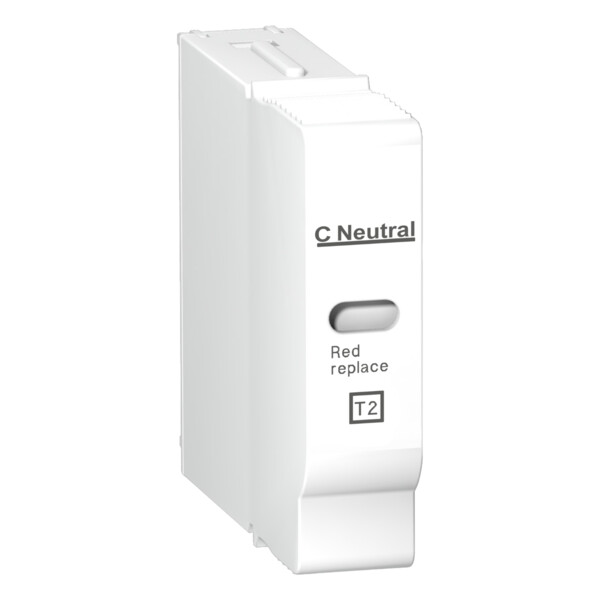

Cartouche pour pararfoudre C neutral-350 1,5kV
Non géré en stock
A commander
201,9667 € HT 242,36 € TTC
Description
Le parafoudre modulaire iQuick PRD20r de Schneider Electric est conçu pour protéger les installations résidentielles et tertiaires contre les surtensions transitoires indirectes. Ce dispositif de type 2, autoprotégé par un disjoncteur intégré, est recommandé pour des niveaux de risque modérés dans les tableaux de distribution principaux. Il offre également une fonction de signalisation à distance indiquant la nécessité de remplacer la cartouche.
Caractéristiques Techniques
- Type de parafoudre : Type 2
- Configuration des pôles : 1P+N
- Courant de décharge nominal (In) : 5 kA
- Courant de décharge maximal (Imax) : 20 kA
- Tension nominale AC (Un) : 230 V
- Tension maximale en service continue (Uc) : 350 V
- Niveau de protection (Up) : 1,5 kV
- Système de mise à la terre compatible : TT, TN-S
- Capacité de coupure intégrée (Isc) : 25 kA
- Montage : Rail DIN 35 mm
- Largeur : 4 modules
- Signalisation : Optique sur l'appareil et contact de report (1 C/O)
Avantages
- Protection Efficace : Assure une protection fiable contre les surtensions transitoires, préservant ainsi les équipements électriques sensibles.
- Maintenance Simplifiée : Les cartouches amovibles permettent un remplacement rapide en cas de défaillance, réduisant ainsi les temps d'arrêt.
- Signalisation à Distance : La fonction de report de signalisation informe immédiatement en cas de nécessité de remplacement, facilitant la maintenance proactive.
- Compatibilité Étendue : Adapté aux systèmes de mise à la terre TT et TN-S, offrant une flexibilité d'installation.
Questions Fréquentes
-
Quels systèmes de mise à la terre sont compatibles avec ce parafoudre ?
Il est compatible avec les systèmes TT et TN-S. -
Comment savoir si la cartouche doit être remplacée ?
Une signalisation optique sur l'appareil et un contact de report (1 C/O) informent de l'état du parafoudre. -
Quelle est la largeur de ce dispositif sur un rail DIN ?
Il occupe une largeur de 4 modules.
Conseils d'Installation
- Positionnement : Installez le parafoudre en tête d'installation, juste après le disjoncteur principal, pour une protection optimale.
- Connexion : Assurez-vous que les connexions sont réalisées conformément aux normes en vigueur et aux recommandations du fabricant.
- Vérification : Contrôlez régulièrement l'état de la signalisation pour anticiper le remplacement des cartouches si nécessaire.
Schneider Electric
SCHA9L16618
Parafoudre 3P+N 230/400 V 10 kA Acti9 iQuick PF10 Schneider – Livré avec Câble de Terre
5,0 (2)
En stock
9 produit(s) disponible(s)
115,5667 € HT 138,68 € TTC
Schneider Electric
SCHA9L16294
Parafoudre 3P+N avec Report de Signalisation 40 kA Acti9 iQuick PRD40R Schneider
En stock
17 produit(s) disponible(s)
186,5833 € HT 223,90 € TTC
Schneider Electric
SCHA9L20601
Acti9, iPRD 20r parafoudre 20 KA 350V 3PN avec report signalisation
En stock
2 produit(s) disponible(s)
167,9333 € HT 201,52 € TTC
Legrand
LEG412245
Parafoudre basse tension t2- imax 40 ka/pôle- 3p+n- 320 va-4 modules
En stock
1 produit(s) disponible(s)
396,5833 € HT 475,90 € TTC
Legrand
LEG068002
Enjoliveur blanc Legrand Céliane pour double interrupteur, va-et-vient ou poussoir
5,0 (22)
Offre limitée
1665 produit(s) disponible(s)
3,4333 € HT 4,12 € TTC
Legrand
LEG031950
Embase à visser - protégé UV - fixable par cheville réf. 319 57 - noir - Legrand
En stock
4000 produit(s) disponible(s)
0,125 € HT 0,15 € TTC
Soit un total de 12,50 € HT Soit un total de 15,00 € TTC
Schneider Electric
SCHR9EXHS13
Répartiteur système embrochable Schneider Resi9 XE sans connecteur 13 modules
5,0 (4)
En stock
22 produit(s) disponible(s)
7,7917 € HT 9,35 € TTC
Schneider Electric
SCHR9EXV
Peigne vertical pour interrupteur différentiel embrochable Schneider Resi9 XE 25A à 63A
5,0 (2)
En stock
71 produit(s) disponible(s)
6,4667 € HT 7,76 € TTC
Legrand
LEG092062
Boîte de dérivation 220x170x86 Legrand Plexo étanche 14 embouts Gris IP55/IK07
5,0 (3)
Offre limitée
136 produit(s) disponible(s)
14,9167 € HT 17,90 € TTC
8,0167 € HT 9,62 € TTC
Legrand
LEG069788L
Double Prise de Courant Plexo Legrand Anthracite Précâblée – 2x2P+T – Horizontale – Etanche – Livrée Complète pour Fixation Saillie
Offre limitée
89 produit(s) disponible(s)
15,75 € HT 18,90 € TTC
14,30 € HT 17,16 € TTC
Caractéristiques techniques
| Mode de pose | Profilé chapeau 35 mm |
| Avec contact de signalisation à distance | Oui |
| Nombre de conducteurs (sans mise à la terre) | 1,0 |
| Taille (din) | 4 te |
| Niveau de protection | 1,5 V |
| Tension continue la plus élevée ca | 350,0 V |
| Courant de décharge nominal (8/20) | 5,0 kA |
| Tension nominale ca | 230,0 V |
| Classe d'essai type 2 | Oui |
| Niveau de protection l-n | 1,5 kV |
| Signalisation au niveau de l'appareil | Optique |
| Indice de protection (ip) | Ip20 |
| Niveau de protection n-pe | 1,5 kV |
| Fusible auxiliaire intégré | Non |
| Section de conducteur rigide max. (monofilaire/multifilaire) | 25,0 mm² |
| Section de conducteur flexible max. (fil fin) | 25,0 mm² |
| Forme de réseau cc | Non |
| Forme de réseau it | Non |
| Forme de réseau tn | Non |
| Forme de réseau tn-c | Non |
| Forme de réseau tn-s | Oui |
| Forme de réseau tt | Oui |
| Autre forme de réseau | Non |
| Forme de réseau tn-c-s | Non |
| Courant de choc de décharge max. (8/20) | 20,0 kA |
| Résistance de court-circuit (isccr) | 25,0 kA |
