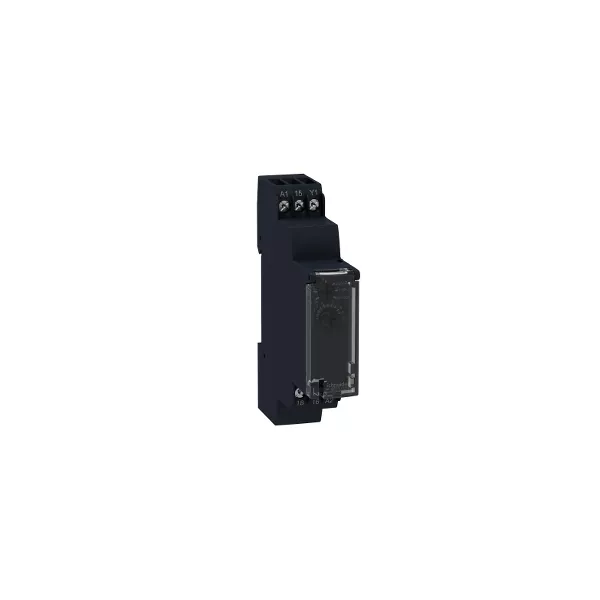

Harmony time re17 - relais de temporisation repos cde ext - 1of - 24vcc 24 à 240vca
SCHRE17RCMU - Schneider Electric
Photo(s) non contractuelle(s)
51.66 € TTC
Marque : Schneider Electric
Référence : RE17RCMU
EAN : 3606480552694
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : RE17RCMU
EAN : 3606480552694
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 103 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Caractéristiques principales :
- Gamme de produits : Zelio Time
- Type de produit ou de composant : Relais de temporisation modulaire
- Type de sortie tor : Relais
- Largeur : 17.5 mm
- Nom de composant : RE17R
- Type de temporisation : C
- Domaine de réglage de la temporisation : 0.1...1 s / 1...10 H / 1...10 min / 1...10 s / 10...100 H / 6...60 min / 6...60 s
- [us] tension d'alimentation : 24 V DC / 24...240 V AC 50/60 Hz
- Courant de sortie nominal : 8 A
Caractéristiques complémentaires :
- Matériau des contacts : Sans cadmium
- Type de commande : Sélecteur sur face avant
- Plage d'utilisation en tension : 0,85 à 1,1 Us
- Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
- Tension d'entrée : 10 V
- Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0.5...1 x 3.3 mm² AWG20...AWG12 (rigide) sans embout / Bornes à vis, capacité de serrage: 2 x 0.5...2 x 2.5 mm² AWG20...AWG14 (rigide) sans embout / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG24...AWG14 (souple) avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG24...AWG16 (souple) avec embout
- Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
- Matière du boîtier : Auto-extinguible
- Précision de répétition : +/-0,5% conformément à IEC 61812-1
- Dérive en température : +/- 0,05 %/°C
- Dérive en tension : +/- 0,2 %/V
- Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C conformément à IEC 61812-1
- Durée de l'impulsion : 100 ms avec charge en parallèle typique / 30 ms typique
- Résistance d'isolement : 100 M' à 500 V DC conformément à IEC 60664-1
- Temps de reset : 120 ms sur désexcitation typique
- Facteur de marche : 100 %
- Puissance consommée en va : <= 32 VA à 240 V AC
- Puissance consommée en w : <= 0.6 W à 24 V DC
- Courant commuté minimum : 10 mA 5 V DC
- Courant commuté maximum : 8 A AC/DC
- Tension de coupure maximale : 250 V AC
- Pouvoir de coupure : <= 2000 VA
- Taux de disponibilité en hz : 10 Hz
- Durée de vie électrique : 100000 cycle pour résistif charge (8 A à 250 V AC maximum)
- Durée de vie mécanique : 10000000 cycle
- Tenue diélectrique : 2.5 kV 1 mA/1 minute 50 Hz conformément à IEC 61812-1
- [uimp] tension assignéede tenue aux chocs : 5 kV (1,2/50 µs)
- Retard réponse : < 100 ms
- Marquage : CE
- Distance de fuite : 4 kV/3 conformément à IEC 60664-1
- Position de montage : Toutes positions in relation to normal vertical mounting plane
- Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
- Signalisation locale : Voyant DEL stabilisé : relais alimenté, aucune temporisation en cours / Voyant DEL clignotant : temporisation en cours (80 % ON and 20 % OFF) / Voyant DEL pulsing: relay de-energised, no timing in progress (except function Di-D and Li-L) (5 % ON and 95 % OFF)
- Masse du produit : 0.07 kg
Référence : SCHRE17RCMU (Schneider-Electric)
Référence Schneider Electric RE17RCMU / SCHRE17RCMU
Caractéristiques techniques du produit :
| Relais temporisé | |
|---|---|
| Courant nominal | 8 A |
| Largeur | 17,5 mm |
| Hauteur | 90 mm |
| Profondeur | 72 mm |
| Adapté à un montage frontal | Oui |
| Avec socle d'enfichage | Non |
| Commande à distance possible | Non |
| Uniquement adapté pour commande à distance | Non |
| Fonction clignotement avec pause, temps fixe | Non |
| Fonction clignotement avec impulsion, temps fixe | Non |
| Fonction cadencée avec pause, variable | Non |
| Fonction cadencée avec impulsion, variable | Non |
| Avec sortie de semiconducteur | Non |
| Fonction retardée à l'enclenchement | Non |
| Fonction glissant à l'enclenchement | Non |
| Fonction étoile/triangle | Non |
| Plage temporelle | 0,1 min |
| Plage temporelle | 360000 min |
| Fonction retardement du déclenchement | Non |
| Fonction à contact fugitif | Non |
| Fonction formation d'impulsion | Non |
| Finition du raccordement électrique | Raccordement à vis |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Nombre de sorties, non retardées, contact inverseur | 1 |
| Nombre de sorties, retardées, contact inverseur | 1 |
| Enfichable sur un contacteur | Non |
| Sorties, commutable, retardées/non retardées | Non |
| Adapté à un montage de profilés chapeaux | Oui |
| Type de tension d'actionnement | Ac/dc |
| Nombre de sorties, non retardées, contact à ouverture | 0 |
| Nombre de sorties, non retardées, contact à fermeture | 0 |
| Nombre de sorties, retardées, contact à ouverture | 0 |
| Nombre de sorties, retardées, contact à fermeture | 0 |
