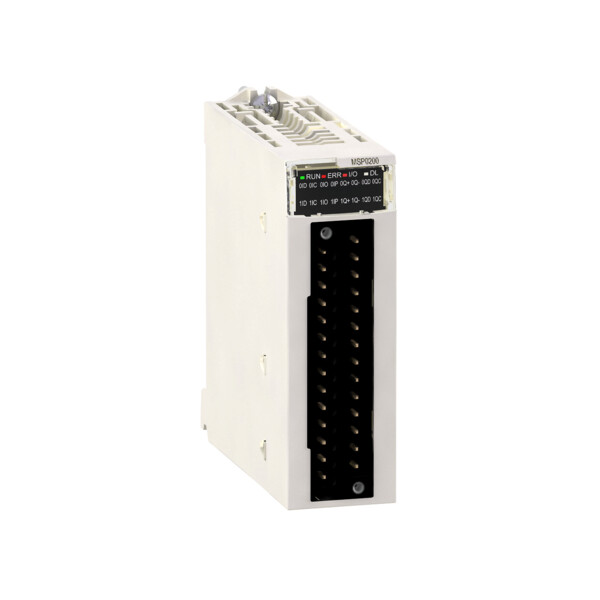

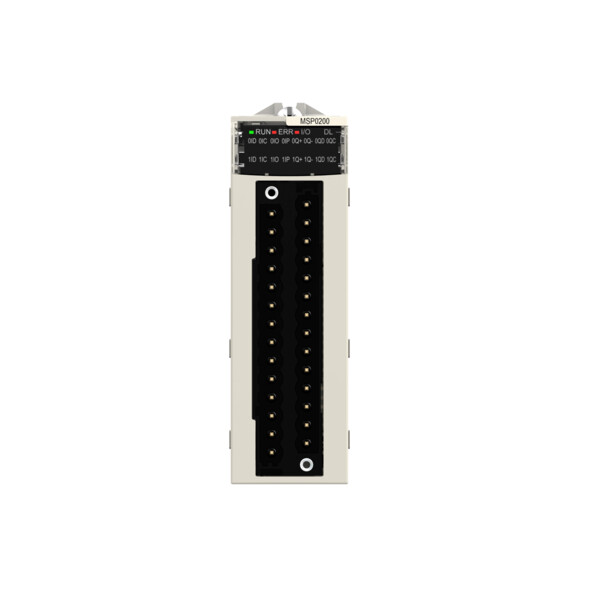

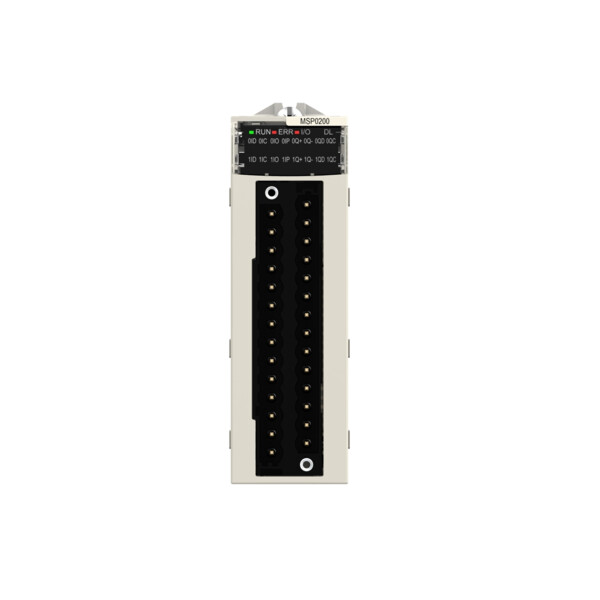

Schneider Electric Pto Module 2 Ch

Description

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module PTO
• Nombre de canaux : 2
• Nombre d'entrées : 4
• Type d'entrée tor : Dissipateur de courant ou source compteur en position d'entrée conformément à IEC 61131-2 type 3 / Dissipateur de courant ou source lecteur prêt, entrée de secours conformément à IEC 61131-2 type 3 / Dissipateur de courant oui entrée de source conformément à IEC 61131-2 type 3 / Dissipateur de courant oui entrée de proximité et entrée de commutateur de finde course conformément à IEC 61131-2 type 3
• Compatibilité de l'entrée : Détecteur de proximité à 2/3 fils 19.2...30 V conformément à IEC 947-5-2
• Compatibilité de sortie : RS422, entrée 7 mA / Convertisseur de signal (USIC) / Entrée source, 5 V à 24 V
• Fréquence de sortie : 100 kHz < 5 m / 200 kHz < 0.5 m avec USIC et VW3M8210R05 / 200 kHz < 10 m

• Seuil de fonctionnement : > 12 V pas d'erreur de tension d'alimentation / > 8 V erreur de tension d'alimentation
• Tension d'entrée : 25 V CC
• Courant en entrée : 4.3 mA
• Tension état 1 garanti : <= 11 V
• Courant état 1 garanti : > 2 mA
• Tension état 0 garanti : 5 V
• Courant état 0 garanti : < 1.5 mA
• Temps de réponse : < 200 µs pour entrée complète de position et entrée prête pour lecteur / < 60 µs pour entréede source et entrée de proximité
• Nombre de sorties : 1 sortie d'impulsion / 2 sortie auxiliaire
• Seuil de détection en tension du préactionneur : < 8 V tension de préactuateur d'erreur sortie auxiliaire / < 8 V pas d'erreur de tension du préactuateur sortie auxiliaire / > 14 V tension de préactuateur d'erreur sortie d'impulsion / > 14 V pas d'erreur de tension du préactuateur sortie d'impulsion
• Tension de sortie : 25 V CC
• Limites de la tension de sortie : 19...30 V
• Courant de sortie tor : 50 mA
• Courant par voie : 0.4 A
• Courant de fuite : < 0.05 mA à phase 0
• [ures] tension résiduelle : < 0.15 V à phase 1
• Temps de réponse de la sortie : 1.2...1.5 ms sur apparition / 1.2...1.5 ms escamotable
• Impédance de charge ohmique : 15000 Ohm
• Protection contre les surcharges en sortie : Si limiteur de courant et disjoncteur électronique
• Protection court-circuit sortie : Si limiteur de courant et disjoncteur électronique
• Protection inversion de polarité : Par diode à montage inverse sur sortie / Intégré sur entrée
• Isolement entre voies : Pas isolé
• Isolat entre prim et second : 1500 Vrms
• Résistance d'isolement : <= 10 M'
• Signalisation locale : 1 DEL vert module en marche (RUN) / 1 DEL RED défaut externe (I/O) / 1 DEL RED défaut interne, panne du module (ERR) / 1 DEL vert téléchargements (DL) / 8 DEL vert état canal (CH00) / 8 DEL vert état canal (CH01)
• Raccordement électrique : 2 connecteurs 28 broches
• Consommation électrique : 35 mA 24 V DC préactuateur / 200 mA 3,3 V DC
• Format du module : Standard
