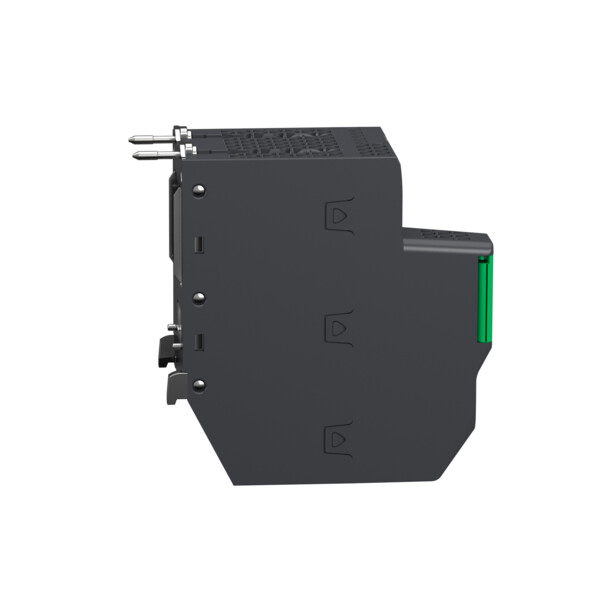

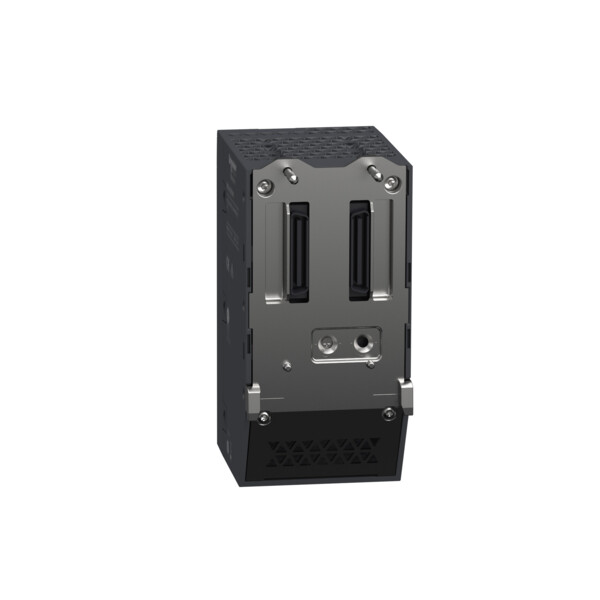

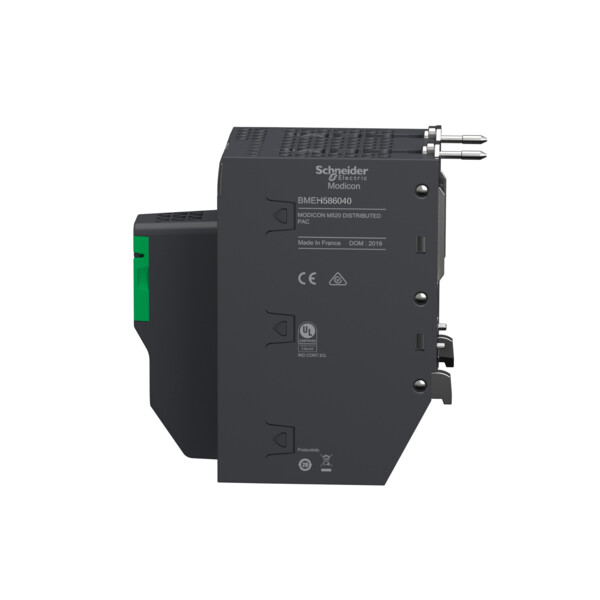

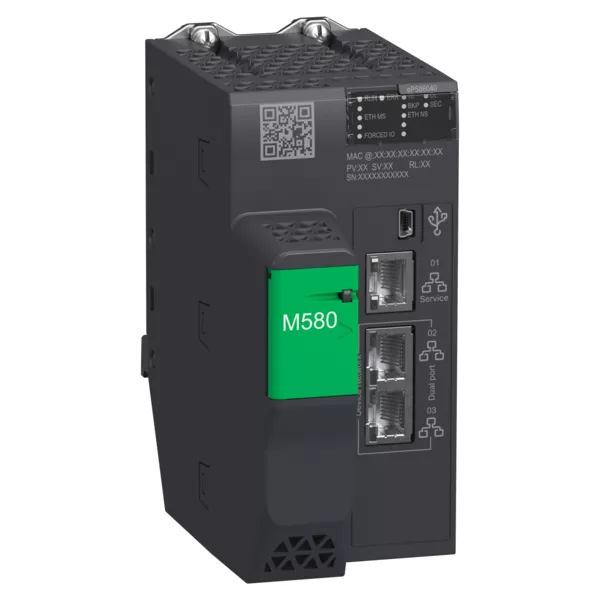

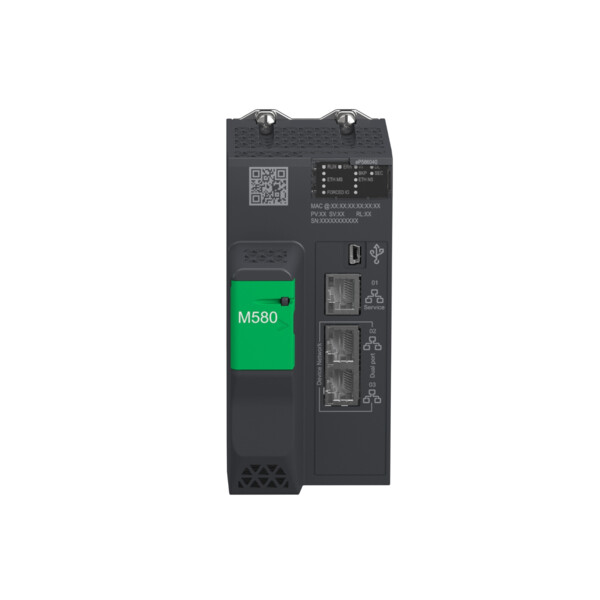

Processeur M580, 64 Mb Mém Interne, 31 Stations Rio (x80 & Quantum Io)

Description

• Processeur M580, 64 Mb Mém Interne, 31 Stations Rio (x80 & Quantum Io)

• Gamme de produits : Modicon M580
• Fonction produit : Module processeur
• Alimentation : Alimentation interne par le rack

• Nombre de racks : 8
• Capacité de gestion des e/s tor : 6144 I/O
• Capacité du processeur e/s analogique : 1536 I/O
• Nombre de voies spécifiques application : 216
• E/s spécifiques de l'application : Horodatage haute précision, Compteur, Liaison série, Contrôle de mouvement, HART, Codeur SSI
• Vérifications : Contrôle de processus
• Canaux de contrôle : Boucles programmables
• Type de connexion intégrée : USB type mini B, 1 Ethernet TCP/IP Port de service, 2 Ethernet TCP/IP Réseau équipements
• Nombre de stations d'e/s distantes : 31 - 2 rack(s) per remote drop
• Nombre d'équipements distribués : 64
• Processeur du module de communication : 6 module de communication Ethernet, 24 Module AS-i
• Service communication : Scanner DIO, Scanner RIO
• Type de mémoire : Extensible flash 4 GB stockage de données, Intégré RAM 10 ko mémoire système, Intégré RAM 64 Mo programme et données
• Structure d'application : 1 tâche maîtresse cyclique/périodique, 1 tâche fixe périodique, 128 tâches événementielles, 2 tâches auxilliaires
• Nombre d?instructions par ms : 40 Kinst/ms 100 % Boolean, 60 Kinst/ms 65 % Boolean + 35 % fixed arithmetic
• Consommation électrique : 295 mA 24 V DC
• Fiabilité mtbf : 600000 H
• Marquage : CE
• Led d'état : 1 LED vert processeur en marche (RUN), 1 LED rouge erreur de module E/S (E/S), 1 LED rouge défaut processeur ou système (ERR), 1 LED vert Téléchargement en cours (DL), 1 LED rouge Panne carte mémoire ou flash CPU (BACKUP), 1 LED vert/rouge ETH MS (état de configuration du port de Ethernet), 1 LED vert/rouge Eth NS (état du réseau Ethernet), 1 LED vert I/O values overrided by user (FORCED IO)
• Poids : 0.849 kg
